Beschreibung
Präzise lineare Bedienung von Regelventilen

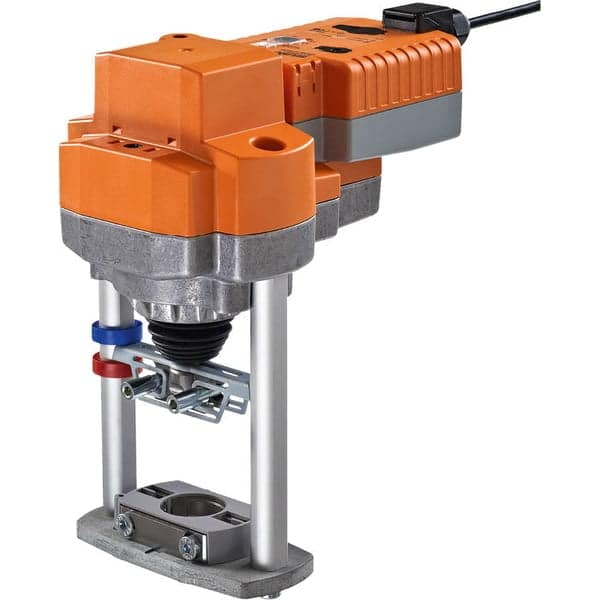

Der Belimo AVK24A-SZ-TPC lineare wasserseitige Antrieb mit Sicherheitsfunktion ist speziell für die Positionierung passender Regelventile in wasserseitigen Heiz- und Kühlanlagen konzipiert. Die lineare Schlackeregelung wird mit einer definierten Sicherheitsposition bei Spannungsunterbrechung kombiniert. Die Stellkraft von 2000 N unterstützt eine zuverlässige Bewegung des gekoppelten Regelventils.
Der Antrieb betätigt die Spindel eines kompatiblen Regelventils. Stellkraft, Schlacke, Laufzeit und Ansteuerung werden auf das Ventil und das erforderliche Regelverhalten des Wasserkreislaufs abgestimmt.
Wichtige Merkmale & Vorteile
- 2000 N – Zuverlässige lineare Bewegung des gekoppelten Regelventils
- IP54 – Passender Schutz für den Einsatz in technischen Anlagen
- Anschlussklemmen mit Kabel – Praktische Integration in das Passende Leitungs- oder Montagekonzept
- Lineare Ventilbedienung: kontrollierte Schlackebewegung für eine präzise Ventilstellung.
- Wasserseitige Anwendung: vorgesehen für Regelventile in Heiz- und Kühlkreisläufen.
Technische Spezifikationen AVK24A-SZ-TPC
| Eigenschaft | Spezifikation |
|---|---|
| Typ | lineare wasserseitige Ansteuerung mit Sicherheitsfunktion |
| Stellkraft | 2000 N |
| Versorgungsspannung / Signal | AC/DC 24 V, 0.5…10 V |
| Laufzeit | 150 s |
| Merkmal | Schlacke 32 mm |
| Schutzklasse | IP54 |
| Anschluss | Anschlussklemmen mit Kabel |
Einfache Integration in das System
- Installation: Der Antrieb wird mit dem passenden Ventil oder der Ventilspindel gekoppelt und gemäß der jeweiligen Belimo-Produktdokumentation angeschlossen.
- Anwendung: Der Antrieb wird mit einem passenden 2-Wege- oder 3-Wege-Regelventil beispielsweise an einem Wärmetauscher, einer Lüftungsanlage oder einer Heiz- und Kühlgruppe gekoppelt.
Häufig gestellte Fragen (FAQ)
- Wofür wird der AVK24A-SZ-TPC eingesetzt?
Dieser lineare Antrieb betätigt ein passendes Regelventil in einer wasserseitigen Anlage.
- Was ist der wichtigste Vorteil dieser Ausführung?
Die kontrollierte Schlackebewegung unterstützt eine stabile und reproduzierbare Regelung des Wasserstroms.
- Welche Ausführung passt zu meiner Anlage?
Betec Controls hilft gerne beim Vergleich der Abmessungen, des Anschlusses, der Ansteuerung und weiterer Produktspezifikationen.
