Beschreibung
Luchtdrukregelaar 230V mit eingebautem Drucksensor, Modbus RTU Kommunikation, Uhrfunktion, Alarmausgang und digitalen Eingängen.

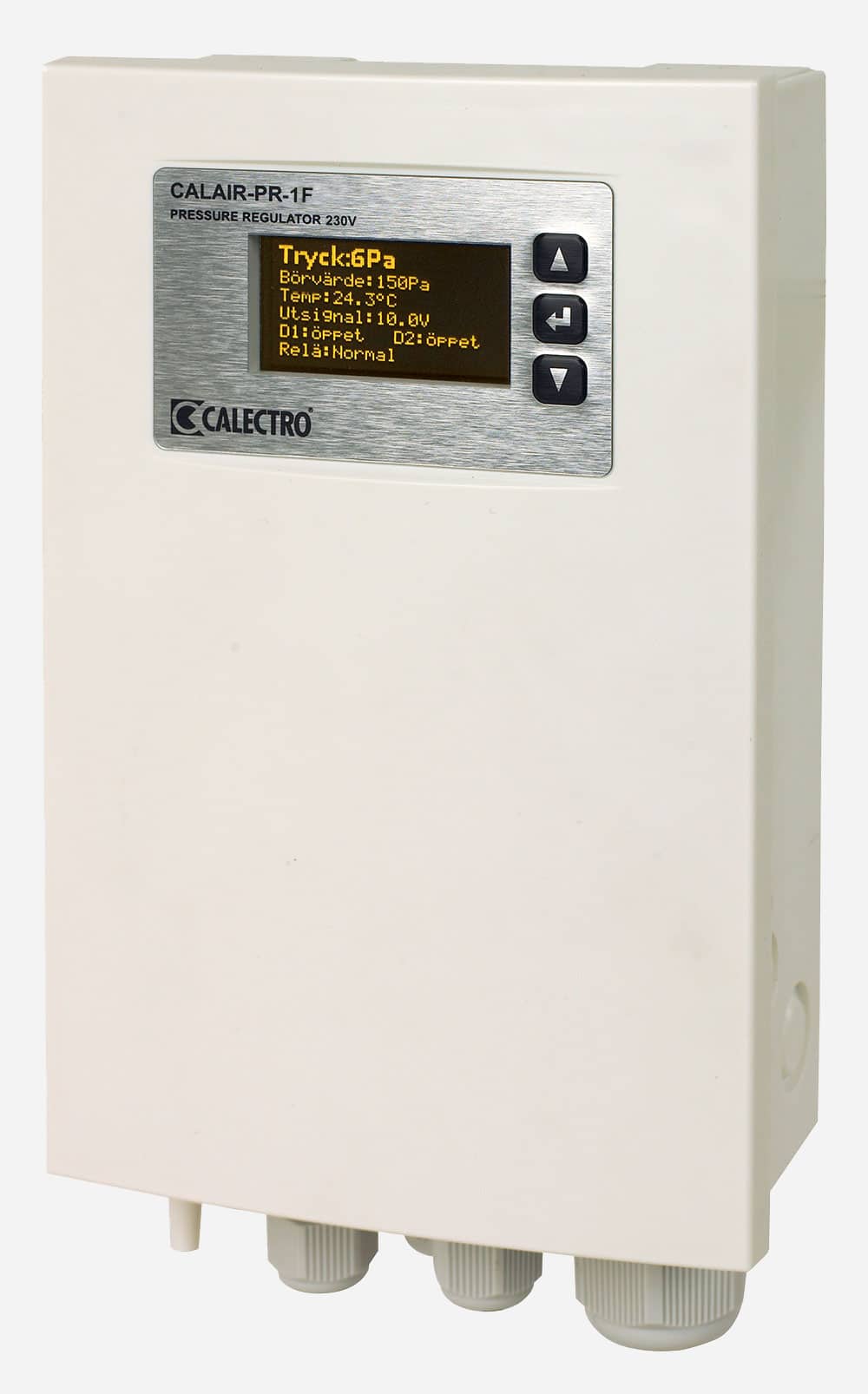

Beschreibung CALAIR-PR-1F
Der CALAIR-PR-1F Druckregler misst Differenzdruck und steuert Ventilatoren über ein 0-10V Signal. Die Kompensation des Sollwerts für Außentemperaturen erfordert den Anschluss eines Außentemperatursensors an den Regler. Außentemperaturwerte können auch über Modbus in den CALAIR-PR-1F geschrieben werden.
Der CALAIR-PR-1F verfügt über zwei digitale Eingänge, die z. B. für veränderte Sollwerte genutzt werden können. Weitere optionale vorprogrammierte Alarmfunktionen umfassen die Überwachung des Ventilatormotors und den Eingang der Brandmeldezentrale. Für diese Alarmfunktionen können Sie auch das Ausgangssignal wählen und eine automatische oder manuelle Rückstellung vornehmen.
Der CALAIR-PR-1F besitzt ein Alarmrelais mit potentialfreien Wechselschaltkontakten für verschiedene Alarmanzeigen, z. B. Hoch- und Niederdruckalarme. Die letzten zehn Alarme werden registriert und in einem Alarmprotokoll gespeichert.
Der CALAIR-PR-1F kann über Modbus RTU (RS485) ausgelesen und programmiert werden.
Die einstellbare Reglungsgeschwindigkeit ermöglicht die Anpassung an unterschiedliche Druckregelungsanwendungen wie Dachventilatoren oder Lüftungsgeräte.
Einstellungen und Programmierungen erfolgen über drei Drucktasten, die auch bei abgenommenem Gehäuse verfügbar sind. Alle über das Menüsystem vorgenommenen Einstellungen und Programmierungen werden gespeichert, auch nach einem Stromausfall.
Der Funktionsumfang des Reglers ist mit einem Schlauch von bis zu 100 m Länge gewährleistet. Überprüfen Sie nach der Installation, ob Luft durch den Schlauch strömt.
Der CALAIR-PR-1F verfügt über ein Uhrenmodul zur Aktivierung eines alternativen Sollwerts. Das Uhrenmodul ist mit einer Batteriepufferung ausgestattet, um die Einstellungen bei Stromausfall zu bewahren. Datum, Uhrzeit und Wochenplan können eingestellt werden. Die kürzeste Programmierzeit beträgt eine Stunde.
Installation
Der CALAIR-PR-1F ist mit nach unten gerichteten Kabelverschraubungen und Schlauchanschlüssen ausgestattet. Im Sockel des CALAIR-PR-1F befinden sich Aussparungen für 3 Befestigungsschrauben, mit denen das Gerät montiert werden kann.
Bitte beachten Sie die mitgelieferte Installationsanleitung für weitere Informationen.</p >
