Beschreibung
Präzise lineare Steuerung von Regelventile

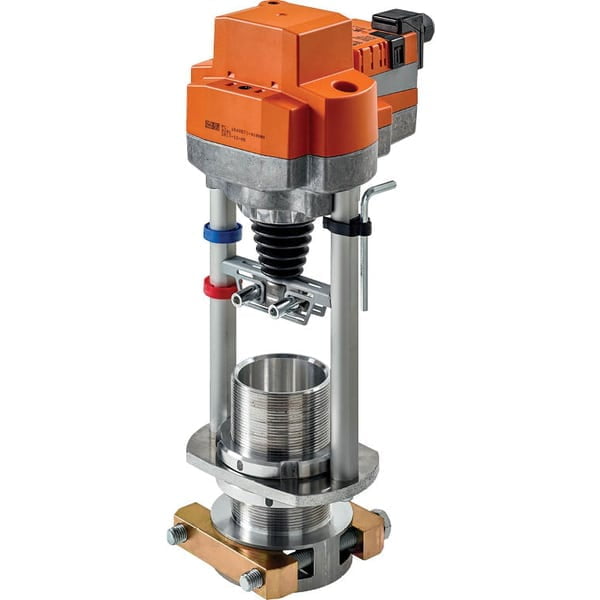

Der Belimo EV24A-RE lineare wasserseitige Antrieb ist speziell für die Positionierung passender Regelventile in wasserseitigen Heiz- und Kühlanlagen entwickelt. Der lineare Hub wandelt das Steuersignal in eine präzise Ventilstellung für eine stabile Wasserregelung um. Die Stellkraft von 2500 N unterstützt eine zuverlässige Bewegung des angeschlossenen Regelventils.
Der Antrieb betätigt die Spindel eines kompatiblen Regelventils. Stellkraft, Hub, Laufzeit und Steuerung werden auf das Ventil und das erforderliche Regelverhalten des Wasserkreislaufs abgestimmt.
Wichtige Merkmale & Vorteile
- 2500 N – Zuverlässige lineare Bewegung des angeschlossenen Regelventils
- Auf/Zu, 3-Punkt – Anschluss an die gewünschte Regelstrategie
- IP54 – Passender Schutz für den Einsatz in technischen Anlagen
- Anschlussklemmen – Praktische Integration in das Passende Leitungs- oder Montagekonzept
- Lineare Ventilbedienung: kontrollierte Hubbewegung für eine präzise Ventilstellung.
Technische Spezifikationen EV24A-RE
| Eigenschaft | Spezifikation |
|---|---|
| Typ | lineare wasserseitige Antrieb |
| Stellkraft | 2500 N |
| Versorgungsspannung / Signal | AC/DC 24 V |
| Steuerung | Auf/Zu, 3-Punkt |
| Laufzeit | 188 s |
| Merkmal | Hub 50 mm |
| Schutzklasse | IP54 |
| Anschluss | Anschlussklemmen |
Einfache Integration in das System
- Installation: Der Antrieb wird mit dem passenden Ventil oder Ventilschaft verbunden und gemäß der jeweiligen Belimo-Produktdokumentation angeschlossen.
- Anwendung: Der Antrieb wird mit einem passenden 2-Wege- oder 3-Wege-Regelventil beispielsweise an einem Wärmetauscher, einer Lüftungszentrale oder einer Heiz- und Kühlgruppe verbunden.
Häufig gestellte Fragen (FAQ)
- Wofür wird der EV24A-RE eingesetzt?
Dieser lineare Antrieb betätigt ein passendes Regelventil in einer wasserseitigen Anlage.
- Was ist der wichtigste Vorteil dieser Ausführung?
Die kontrollierte Hubbewegung unterstützt eine stabile und reproduzierbare Regelung des Wasserstroms.
- Welche Ausführung passt zu meiner Anlage?
Betec Controls hilft gerne beim Vergleich von Abmessungen, Anschluss, Steuerung und weiteren Produktspezifikationen.
