Beschreibung

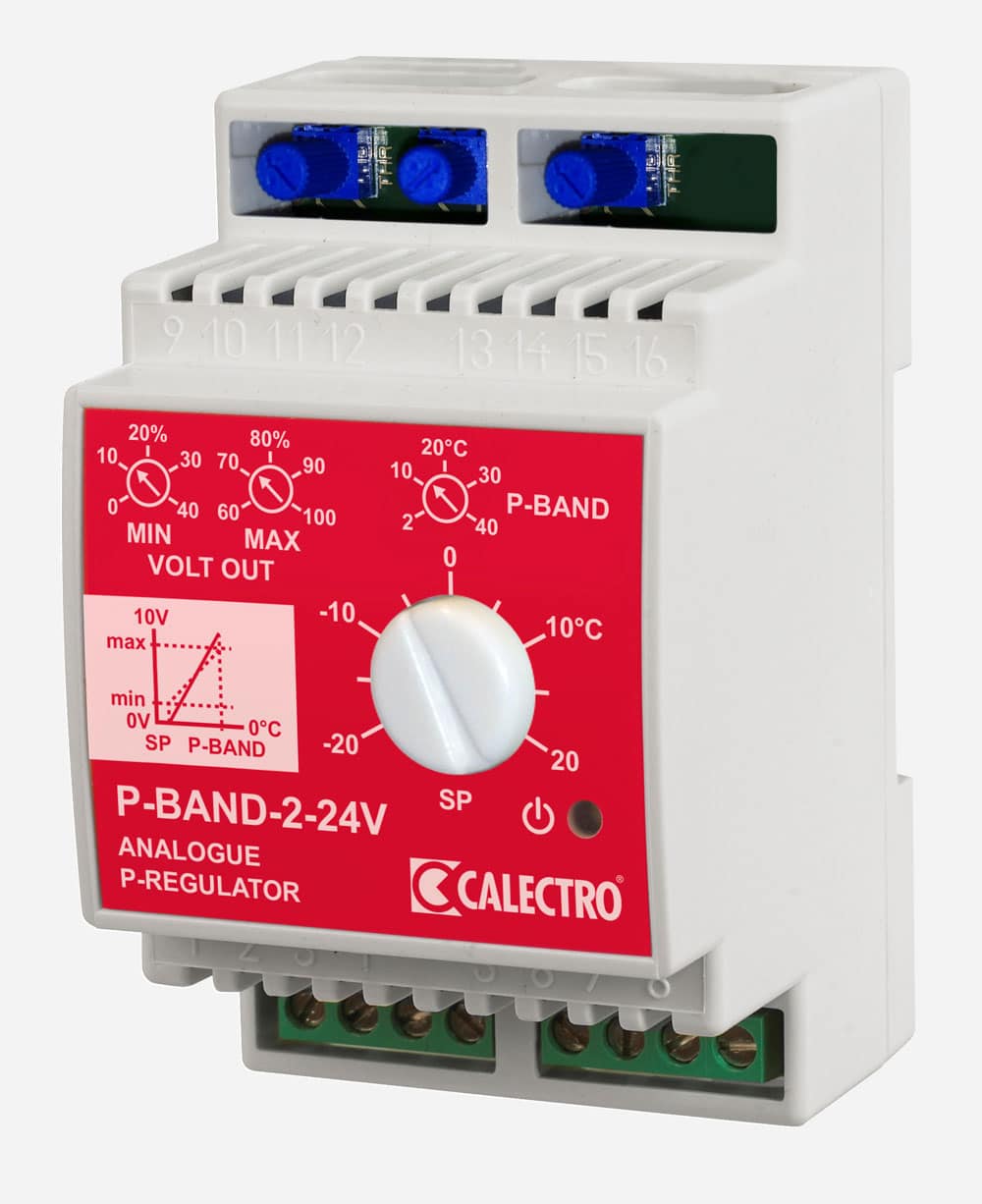

P-BAND-2-24V Analoger P-Regler mit einstellbarem P-BAND sowie einstellbarer MIN- und MAX-Einstellung für das Ausgangssignal.
Beschreibung P-BAND-2-24V
P-BAND ist ein analoger P-Regler für einen Pt1000-Temperatursensor. Er verfügt über einen Sollwert (SP), der von -20 bis +20⁰C eingestellt werden kann. Dies ist der Ausgangspunkt für das P-BAND, das von 2 bis 40⁰C einstellbar ist. P-BAND besitzt außerdem eine prozentuale MIN- und MAX-Einstellung für die Ausgangssignale. Die MIN- und MAX-Einstellungen beeinflussen nicht den eingestellten Wert des P-Bandes. Es gibt auch ein zweites Signal (AO2), das eine vollständig umgekehrte Funktion des Ausgangssignals 1 sowie der MIN- und MAX-Einstellungen darstellt.
Beispiel Einstellung 1
SP: 0⁰C, P-BAND: 20⁰C, MIN : 0%, MAX: 100%, aktuelle Temperatur: 5⁰C ergibt:
AO1 = 2,5V und AO2 = 7,5V (invertiertes AO1)
Beispiel Einstellung 2
SP: 0⁰C, P-BAND: 20⁰C, MIN:10%, MAX:80%
1. Aktuelle Temperatur: 0⁰C ergibt AO1 = 1V (AO2 = 9V)
2. Aktuelle Temperatur: 20⁰C ergibt AO1 = 8V (AO2 = 2V)< /p>
Montage
P-BAND-2-24V muss auf einer DIN-Schiene montiert werden und passt in ein Standardgehäuse.
