Beschreibung
Der Calectro UG8-ED-24 ist ein hochwertiger, eigenständiger Kanalrauchmelder, der speziell für HVAC-Installationen und Luftkanäle entwickelt wurde. Dank des integrierten Displays, der 4 potenzialfreien Relais, der automatischen Empfindlichkeitskompensation und Modbus RTU ist dieses Modell ideal für professionelle Installationen, bei denen Betriebssicherheit und Transparenz entscheidend sind. Das mitgelieferte PST195 Power Sampling Tube sorgt für einen optimalen Luftstrom durch den Detektor, sodass Rauch bereits in einem frühen Stadium erkannt wird.
Beschreibung
Der UG8-ED-24 besteht aus einem optischen Rauchmelder (EVC-PR-DA) und einem speziell entwickelten Gehäuse mit Venturi-Rohr. Der Melder lässt sich dank der drehbaren Montagebasis einfach auf beiden Seiten eines Luftkanals installieren. Der FLOW-Pfeil hilft dabei, den Detektor stets in der richtigen Richtung zu montieren.
Das Display zeigt den Verschmutzungsgrad in Prozent an. Sobald der Detektor eine Wartung benötigt, zeigt das Display SA (Service Alarm) an. Weitere Meldungen sind unter anderem:
AL – Rauchalarm
LF – Low airflow
– – Systemfehler oder entnommener Detektor
Der Melder überwacht die Empfindlichkeit kontinuierlich und kompensiert Verschmutzungen automatisch. Wenn Grenzwerte erreicht werden, wird ein Servicealarm ausgelöst, damit unerwünschte Meldungen vermieden werden.
Merkmale
- Venturi-Rohr (PST195) im Lieferumfang enthalten — geeignet für Kanäle >200 mm
- Display mit Echtzeit-Verschmutzungsanzeige in Prozent
- IP65 staub- und wasserdichtes Gehäuse
- 360° drehbare Montage
- Automatische Empfindlichkeitsanpassung
- Service- / Verschmutzungsalarm
- 4 integrierte Relais: Rauchalarm (2x), Service/Low-Flow, Systemfehler
- Elektronische Luftstromerkennung
- Testport für Aerosolspray
- Modbus RTU (read-only) für die Integration in Gebäudeleitsysteme
- Geeignet für PST195-, ST280-, ST580- und ST-EXTEND-Venturi-Rohre
Technische Daten
| Versorgung | 24V AC/DC ±10%, keine Polung |
| Detektor | Optisch, Typ EVC-PR-DA |
| Leistung | 85 mA (DC), 235 mA (AC) |
| Modbus | RS485, read-only |
| Temperatur | -20°C bis +55°C |
| Luftfeuchtigkeit | Max. 95% RH |
| Luftgeschwindigkeit | 1–20 m/s |
| Relais | 4 potenzialfreie Relais (Rauch, Service/Low-Flow, Systemfehler) |
| Schutzart | IP65 |
| Venturi-Rohre | PST195, ST280, ST580, ST-EXTEND |
| Zulassungen | CE, VdS, EN54-27 |
Installationshinweis
- PST195 Sampling Tube darf nicht gekürzt werden
- Für isolierte oder kleine runde Kanäle: UG-MB-8 verwenden
- Bohrungsdurchmesser: Ø 38 mm (Standard), Ø 51 mm (mit Montageproducten)
- Detektor stets gemäß den hydraulischen Durchmesserregeln (2–5× dh) für korrekten Luftstrom positionieren (siehe Installationsanleitung)
- Für Außenbereiche oder unbeheizte Dachböden: UG-COVER-7 verwenden
Funktionsweise
Normalbetrieb: alle Relais angesteuert, grüne LED aktiv
Rauchalarm: rote LED + Relais schalten
Service- / Verschmutzungsalarm: gelbe LED und „SA“ auf dem Display
Low airflow: gelbe LED + „LF“ auf dem Display
Systemfehler: gelb blinkende LED + „–“ auf dem Display
Reset: über Reset-Taste oder Kurzschluss zwischen Klemmen 9 und 10
FAQ
Wie zeigt der UG8-ED-24 Verschmutzungen an?
Direkt in Prozent auf dem integrierten Display. Bei Überschreitung erscheint SA.
Verfügt der Detektor über eine automatische Empfindlichkeitskompensation?
Ja, der Detektor kompensiert Verschmutzungen und Alterung kontinuierlich.
Kann ich den Luftstrom überprüfen?
Ja, der Detektor zeigt LF bei zu geringem Luftstrom oder fehlerhafter Montage an.
Ist Modbus verfügbar?
Ja, der UG8-ED-24 unterstützt Modbus RTU (read-only) über RS485.
Welche Venturi-Rohre sind kompatibel?
PST195 (Standard), ST280, ST580 und ST-EXTEND.
Zubehör
ST280 – Venturi-Rohr 280 mm
ST580 – Venturi-Rohr 580 mm
ST-EXTEND – Verlängerung 1,06 m
UG-MB-8 – Montageproducten für kleine/isolierte Kanäle

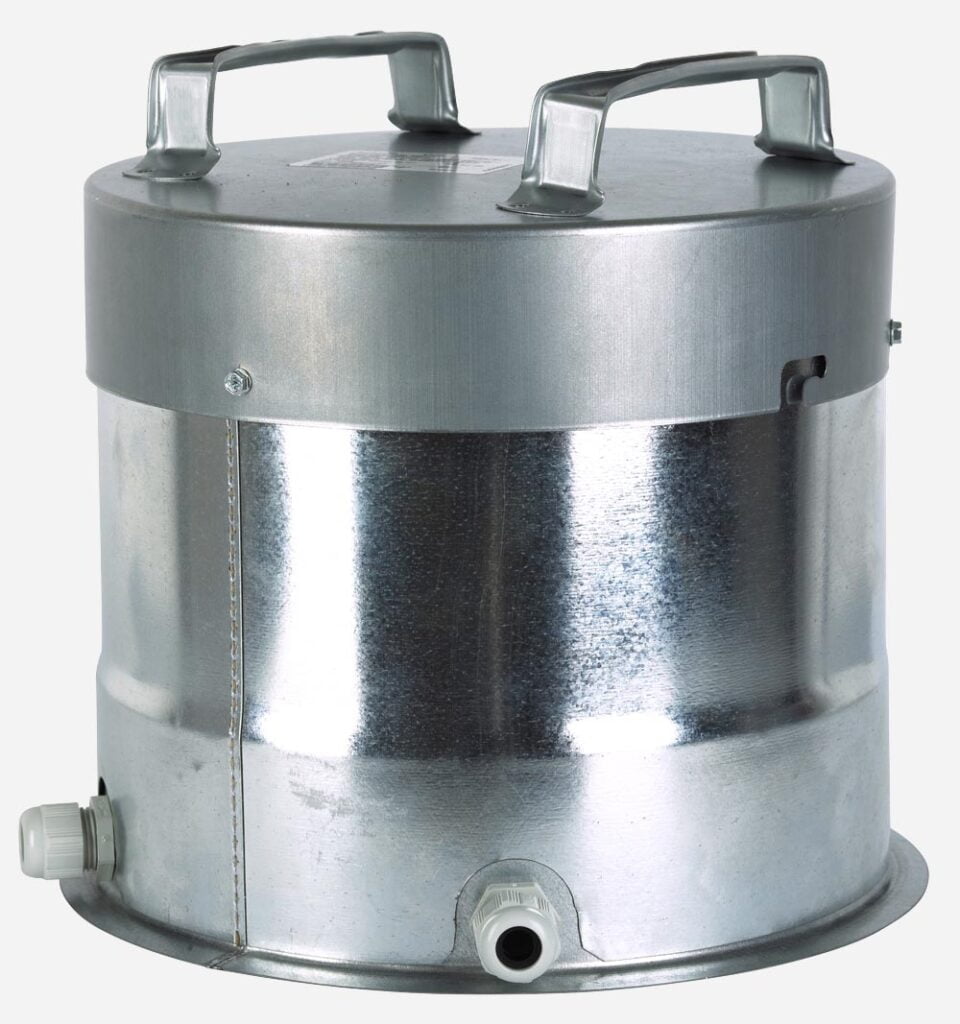

UG-COVER-75 – Isolierhaube für kalte Räume
