Beschrijving

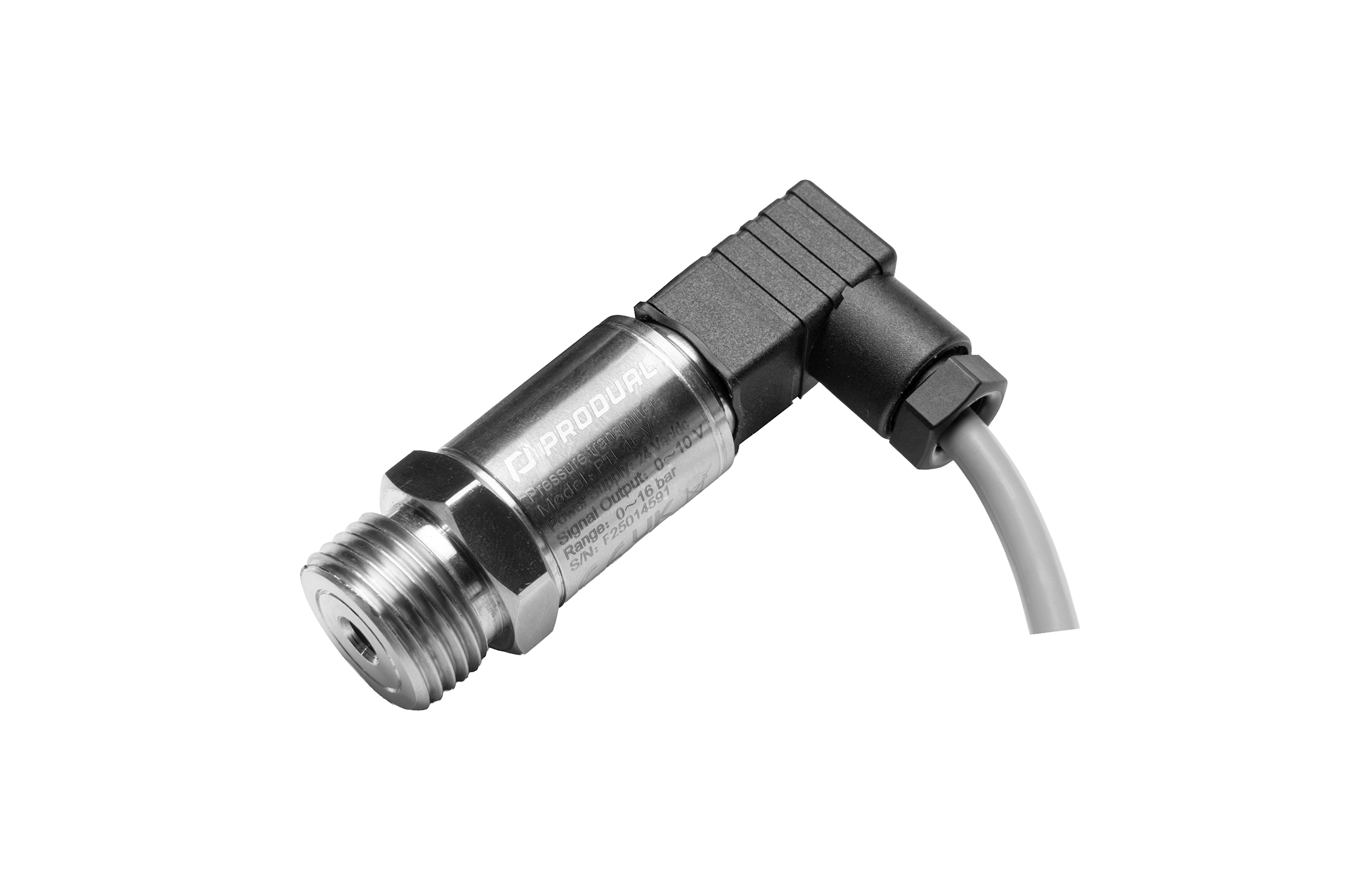

druktransmitter voor vloeistoffen PTL-10-V-C1
druktransmitter voor vloeistoffen PTL-10-V-C1 is een specifieke uitvoering binnen de Produal-productfamilie PTL. Deze pagina helpt installateurs, engineers en system integrators om de juiste uitvoering te controleren. Daarbij staan uitsluitend gegevens die Produal voor dit product publiceert.
Wat doet deze druktransmitter voor vloeistoffen?
De PTL-transmitters meten de vloeistofdruk in verwarmings- en koelsystemen. Ze zijn ontworpen voor extreme omstandigheden waarbij condensatie een veelvoorkomend probleem is.
Deze zenders hebben een tweelaagse bescherming voor de elektronica om de elektronica te beschermen tegen condensatieproblemen. Deze zenders zijn ook geschikt voor koudemiddelen en niet-agressieve gassen.
De PTL-transmitters hebben een analoog uitgangssignaal voor drukmeting. De -V-modellen hebben een spanningsuitgang (0…10 Vdc).
De PTL vloeistofdruktransmitters worden doorgaans gebruikt in gebouwautomatiseringssystemen voor stadsverwarming, vloeistofwarmtewisselaars, verwarmingsaftrekking, luchtcompressorsystemen, stadskoeling, ventilatorconvectoren en koelconvectoren. De TRC-1A2T heeft PWM-uitgangen voor verwarming en koeling en 0…10 V analoge uitgang.
De controller biedt PI-regeling voor nauwkeurige energie-efficiëntie. De apparaten zijn verkrijgbaar met zowel Modbus RTU als BACnet MS/TP-communicatie.
In de praktijk bepaalt de uitvoering welke functies en aansluitmogelijkheden beschikbaar zijn. Vergelijk daarom altijd het productnummer met het ontwerp, het bestek en de regeltechnische omschrijving. Hierdoor voorkomt u verwisseling tussen sterk gelijkende typen binnen dezelfde familie.
druktransmitter voor vloeistoffen PTL-10-V-C1: uitvoering en selectie
- Meetbereik waterdruk: 0…10 bar
- Uitvoertype: Uitgangsspanning (0…10 Vdc)
De gekozen opties hierboven komen rechtstreeks uit de Produal-configuratie. Bovendien kan de technische tabel aanvullende vaste eigenschappen tonen. Neem bij twijfel de actuele datasheet en gebruikershandleiding als uitgangspunt.
Technische gegevens van PTL-10-V-C1
| Meetbereik waterdruk | 0…10 bar |
|---|---|
| Gemiddelde temperatuur | -40…125 °C |
| Kabellengte | 1 m |
| IP-beschermingsklasse | IP65 |
| Omgevingstemperatuur | -20…100 °C |
| Omgevingsvochtigheid | 0…100 %rH |
| Productafmetingen (b x h x d) | 39 x 22 x 78 mm |
| Montage | G1/2" schroefdraad |
| Materialen | Roestvrij staal |
| Uitvoertype | Uitgangsspanning (0…10 Vdc) |
Controleer de waarden vóór montage en inbedrijfstelling. Let daarbij op voedingsspanning, omgevingseisen, beschermingsklasse en eventuele uitgangssignalen. Wanneer een waarde ontbreekt, doet deze pagina daar geen aanname over.
Toepassing in HVAC en gebouwbeheer
Een druktransmitter voor vloeistoffen maakt deel uit van de veldlaag van een klimaatinstallatie. De juiste toepassing hangt echter af van de functies en grenswaarden die Produal voor deze uitvoering opgeeft. Daarom vergelijkt een engineer eerst de specificaties met de regelkast, bekabeling en gewenste meet- of regelfunctie.
Controleer in de technische tabel welk uitgangs- of communicatiesignaal deze uitvoering gebruikt. Koppel het product alleen aan een GBS wanneer de genoemde signalen en voedingswaarden overeenkomen.
Plan daarnaast voldoende ruimte voor montage en service. Volg de meegeleverde installatie-instructies en gebruik de vrijgegeven documentversies. Zo blijft de gekozen uitvoering herleidbaar tijdens oplevering en later onderhoud.
Wilt u alternatieven vergelijken? Bekijk dan de gerelateerde productcategorie. Voor hulp bij de selectie kunt u ook contact opnemen met Betec Controls.
Veelgestelde vragen over PTL-10-V-C1
Wat is de PTL-10-V-C1?
De PTL-10-V-C1 is een Produal druktransmitter voor vloeistoffen. De technische tabel beschrijft de brongegevens voor deze specifieke uitvoering.
Welke uitvoering krijg ik bij dit product?
Deze pagina hoort bij productnummer 11341B0A1A. Controleer daarnaast de geselecteerde opties en aansluitwaarden vóór bestelling.
Waar let ik op bij de selectie?
Vergelijk vooral voeding, meetbereik, uitgang, communicatie, montage en beschermingsklasse. Gebruik alleen waarden die in de technische tabel of fabrikantdocumentatie staan.
Kan ik de PTL-10-V-C1 op een GBS aansluiten?
Controleer in de technische tabel welk uitgangs- of communicatiesignaal deze uitvoering gebruikt. Koppel het product alleen aan een GBS wanneer de genoemde signalen en voedingswaarden overeenkomen.
