Beschrijving

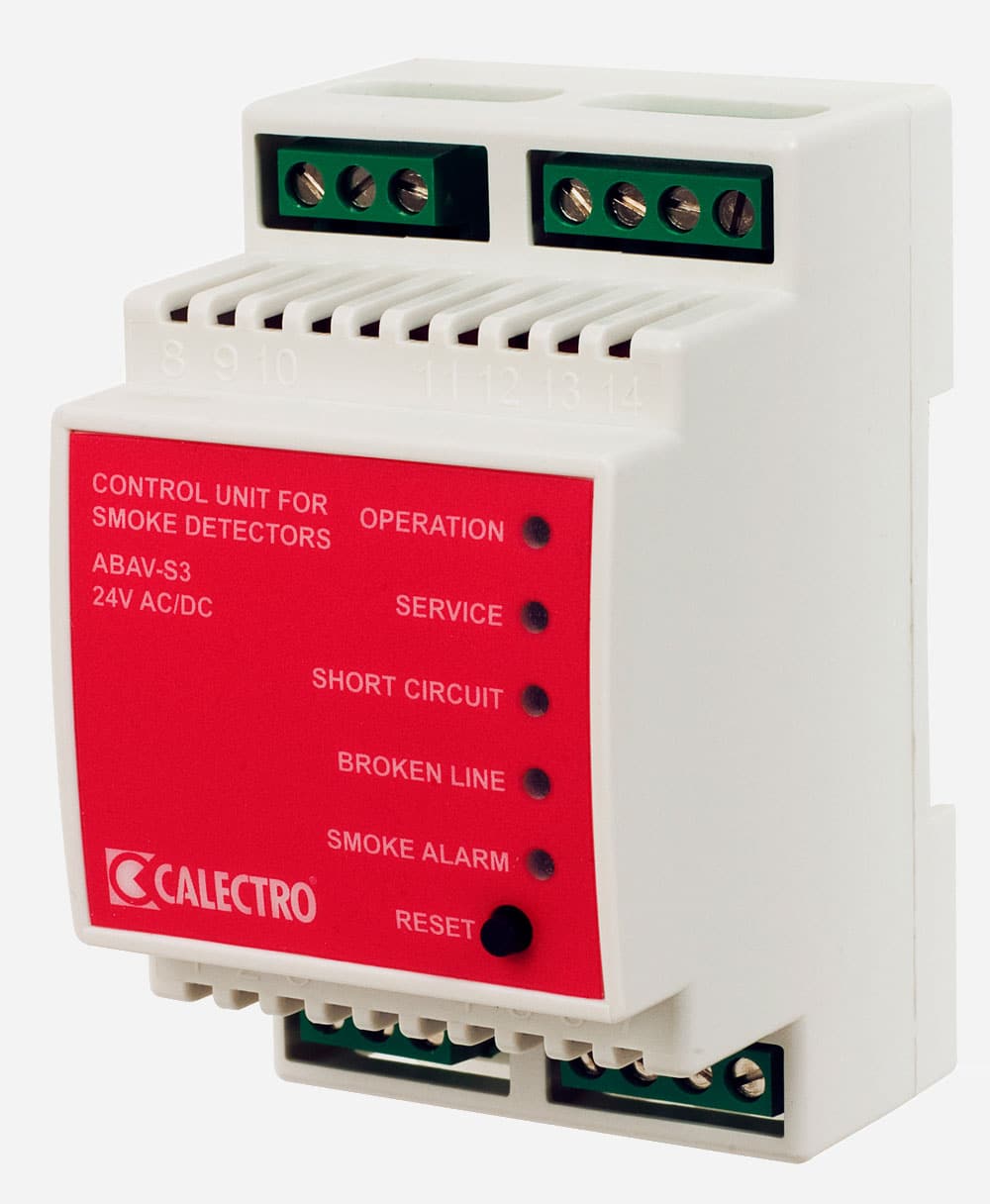

Besturingseenheid voor rookmelders met of zonder service alarm 24V | ABAV-S3 24V
Omschrijving ABAV-S3 24V
De besturingseenheid is ontworpen om te voldoen aan de eisen die worden gesteld om betrouwbare brandbeveiliging te bieden in combinatie met onze rookmelders. Uitgerust met relaiscontacten voor het aansturen van kleppen en ventilatoren. Naast rookmelding is ABAV-S3 uitgerust met een servicealarmrelais en een storingsalarmrelais.
Bij een rookmelding brandt een rode LED en tegelijkertijd valt het alarmrelais uit. Wanneer een rookmelder een servicealarm aangeeft, knippert de gele servicealarm-LED snel gedurende één minuut. Daarna wordt het servicealarmrelais bekrachtigd en brandt de LED continu geel. Als het servicealarm van de rookmelder is verholpen, valt het servicealarmrelais af en knippert de gele LED langzaam: alarmgeheugen.
Kortsluiting of open circuit zal het storingsrelais en de alarmrelais bekrachtigen en tegelijkertijd gaat de betreffende LED branden (voor open circuit is er een vertraging van 10 seconden). Als de kortsluiting of open circuit wordt verholpen, valt het relais af en knippert de LED langzaam: alarmgeheugen. Testen van de relais: Houd de resetknop 5 seconden ingedrukt.
Eigenschappen
- Voedingsspanning 24V
- Indicaties en relais voor:
- Rook alarm
- Service-alarm
- Storingsalarm: kortsluiting/open circuit
- DIN-montage
