Beschrijving
Inleiding

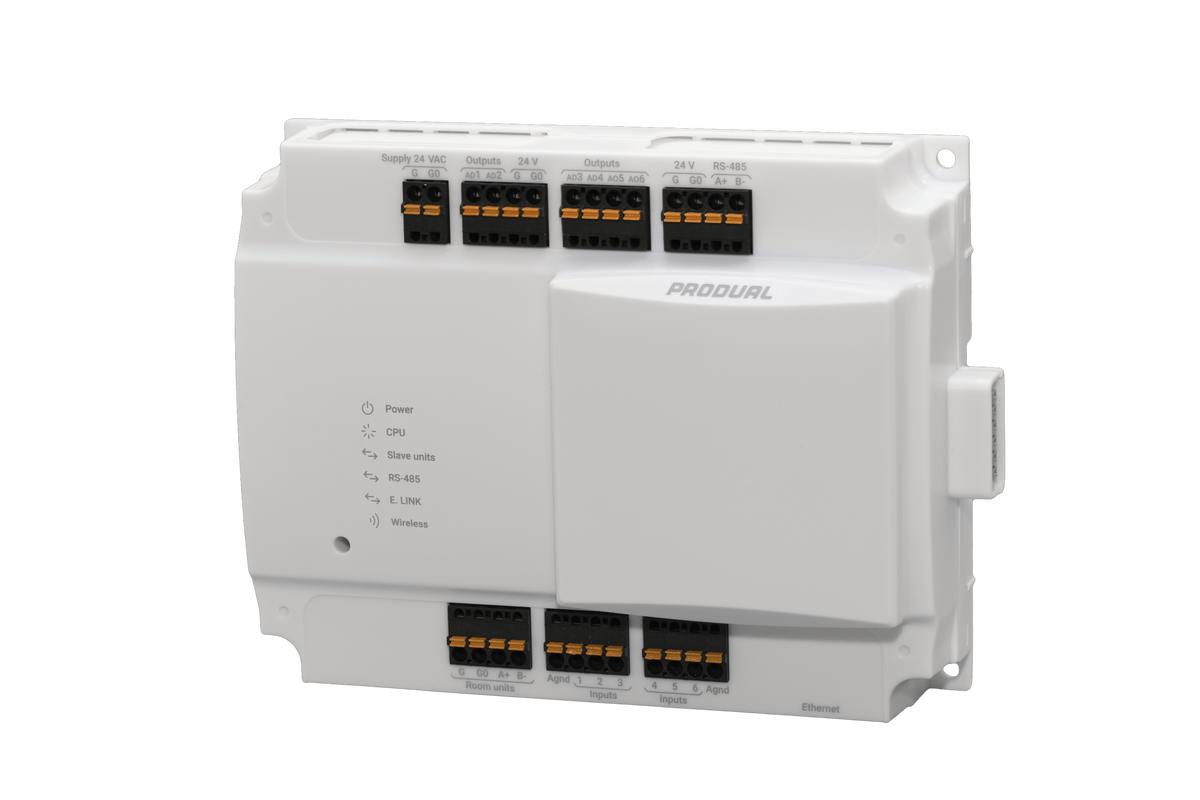

De Produal CU control unit biedt uitgebreide functionaliteit voor geavanceerde ruimte- en zonebesturing. Aan de ene kant regelt u moeiteloos verwarming, koeling en ventilatie; aan de andere kant integreert de unit eenvoudig met uiteenlopende actuatoren en sensoren. Daardoor ervaart u maximale flexibiliteit bij bouw- of renovatieprojecten waarbij traditionele controllers tekortschieten.
De regelunit beschikt over twee afzonderlijke controllers en een cascadecontroller. De unit biedt drie bedieningsmodi voor energiezuinige regelingsfuncties. U kunt de uitgangen, setpoints en de dode zone van de controller afzonderlijk configureren voor elke bedieningsmodus. U kunt maximaal twee ruimte-units aansluiten op één regelunit om zo tot twee ruimtes met dezelfde unit te regelen. De regelunit ondersteunt de volgende apparaten als ruimte-units: RU, RT, RTX, TRI en ROU-S.
De regelunit beschikt over zes multifunctionele ingangen die passieve NTC10- of PT1000-sensoren, 0…10 Vdc transmittersignalen en contactfuncties ondersteunen. Daarnaast heeft de unit zes multifunctionele uitgangen. Deze ondersteunen 0…10 Vdc, 0…20 mA en 24 Vac actuatoren met uiteenlopende functies, zoals verwarming, koeling, 6-weg klepregeling, 3-punts actuator, ventilatorsnelheid of VAV.
De regelunit ondersteunt de volgende communicatieprotocollen: Modbus RTU, Modbus TCP, BACnet MS/TP en BACnet IP.
U configureert de instellingen van de regelunit eenvoudig met de MyProdual-smartphoneapplicatie. U kunt de configuratie opslaan in de Produal MyCloud-cloudservice met de app. Ook kunt u via de applicatie de firmware van de regelunit bijwerken.
Belangrijkste kenmerken
- Modulaire aanpak voor complexe verwarming/koeling/ventilatie-opstellingen
- Ondersteunt Modbus RTU, Modbus TCP, BACnet MSTP en IP
- Twee afzonderlijke regelsystemen plus cascadefunctie
- Multifunctionele ingangen (NTC10/PT1000, 0…10 V, digitale contacten)
- Multifunctionele uitgangen (0…10 V, 0…20 mA, 24 Vac PWM)
- Eenvoudige ingebruikname via Produal MyTool® en Bluetooth dongle
- Ondersteuning voor aansluiting van tot twee Produal RU ruimte-units
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Voedingsspanning | 24 Vac/dc (22…26 V), <2 VA (ac) |
| Universele ingangen | 6× (NTC10/PT1000/0…10 V/resistief/contact) |
| Universele uitgangen | 2× (0…10 V/24 Vac PWM), 2× (0…10 V/0…20 mA) |
| 24 Vac voedingen | 2× tot 6 A |
| Communicatie | Modbus RTU, Modbus TCP, BACnet MSTP, BACnet IP |
| Cascade‑regeling | Ja, twee loops plus cascade-interface |
| Commissioning | Produal MyTool® via Bluetooth dongle |
| Bedrijfstemperatuur | 0…50 °C (max 40 °C bij volle belasting) |
| Vochtigheid | 0…85 % rH (niet-condenserend) |
| Beschermingsklasse | IP44 (CU-LH) |
| Behuizing | ABS kunststof |
| Afmetingen (B×H×D) | 116×128×47 mm |
Verkrijgbare varianten
| Artikelnaam | Omschrijving | Artikelnummer |
|---|---|---|
| CU‑LH‑MOD (wit) | Control unit, multifunctioneel, Modbus, wit | 52011W00000 |
| CU‑LHB‑MOD (zwart) | Control unit, multifunctioneel, Modbus, zwart | 52011B00000 |
FAQ
Welke protocollen ondersteunt de CU?
Aan de ene kant ondersteunt de CU Modbus RTU en TCP, en aan de andere kant BACnet MSTP en IP, zodat integratie met verschillende BMS-systemen mogelijk is.
Kan ik meerdere ruimtes regelen met één unit?
Ja, de CU beschikt over twee aparte regelcircuits en een cascadefunctie, zodat u twee zones of één zone met cascade-logica eenvoudig bedient.
Welke actuatoren zijn geschikt?
Alle actuatoren die werken op 0…10 V, 0…20 mA of 24 Vac PWM zijn compatibel, wat zorgt voor brede inzetbaarheid.
Hoe verloopt de ingebruikname?
De ingebruikname verloopt eenvoudig met Produal MyTool® via Bluetooth dongle, waardoor u setpoints en parameters snel configureert.
Is de CU geschikt voor vochtige omgevingen?
Alles bij elkaar is de CU-LH uitgevoerd met IP44‑behuizing, waardoor hij geschikt is voor vochtige of stoffige installatieruimtes.
