Beschrijving
DPT-FLOW-5000-D

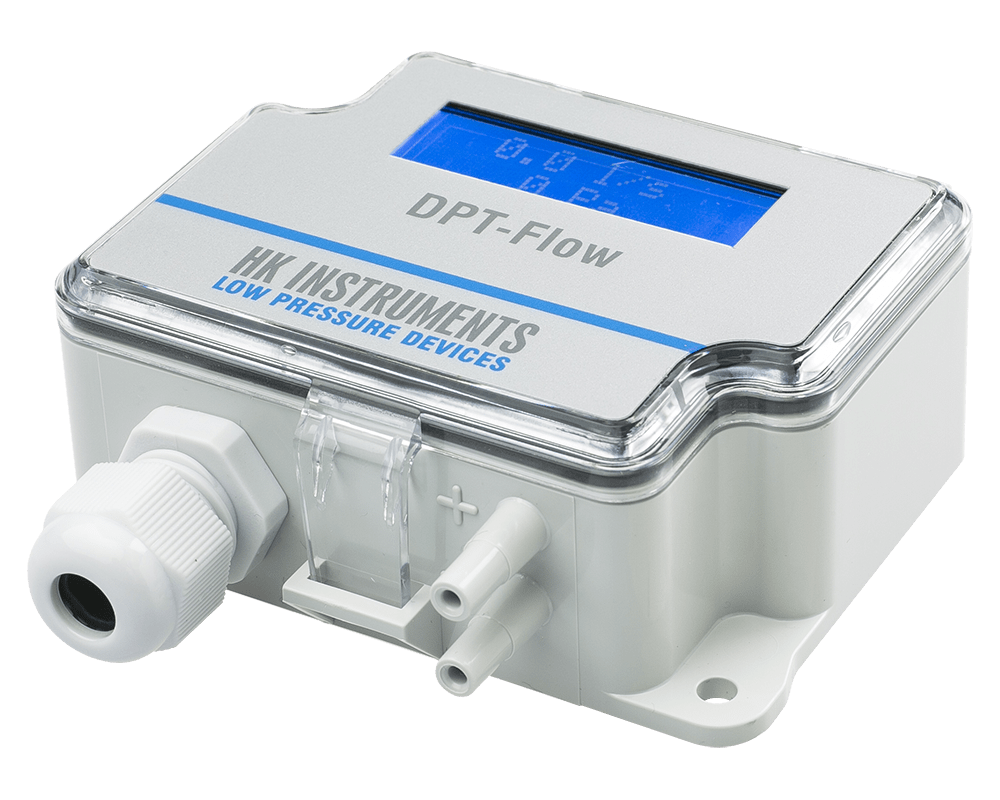

DPT-Flow is een flowtransmitter met display die een nieuwe en gemakkelijke manier biedt om het debiet op centrifugaalventilatoren te meten | DPT-FLOW-5000-D
Eén apparaat is geschikt voor verschillende ventilatortypes. Het biedt ook een gemakkelijke manier om de stroomsnelheid in een kanaalsysteem te meten. Het apparaat wordt geleverd met een optionele FloXact meetpijp.
Toepassing
De DPT is ontworpen voor luchtbehandelingskasten om de luchtstroom op ventilatoren te meten. De DPT-Flow-5000-D kan worden gebruikt als een on-site display voor stroming of als zender om de luchtstroom op een geselecteerde ventilator of blower te regelen.
De DPT-Flow kan ook worden gebruikt in het kanaalsysteem of in luchtbehandelingskasten als on-site display voor stroming of als transmitter om de luchtstroom in een kanaal te regelen. Het apparaat kan worden gebruikt met verschillende meetpijpen zoals FloXact en luchtkleppen. Voorwaarde is dat de K-waarde van de meetpijp of klep bekend is.
Bekijk een video over hoe een DPT-Flow te configureren
Technische gegevens
| Nauwkeurigheid (van toegepaste druk): | Druk <125 Pa = 1% + ± 2 Pa |
| (modellen 1000 en 2000) | Druk> 125 Pa = 1% + ± 1 Pa |
| Nauwkeurigheid (van toegepaste druk): | Druk <125 Pa = 1,5% + ± 2 Pa |
| (modellen 5000 en 7000) | Druk> 125 Pa = 1,5% + ± 1 Pa |
| Nulpuntkalibratie: | Automatisch met autozero element (-AZ) of met drukknop |
| Maateenheden: | Druk: Pa, kPa, mbar, inchWC, mmWC, psi |
| Debiet: m3 / s, m3 / uur, cfm, l / s, m / s, ft / min | |
| Voedingsspanning: | 24 VAC ± 10% / 24 VDC ± 10% |
| Energieverbruik: | <1,0 W |
| Uitgangssignalen voor druk en luchtstroom (selecteerbaar door jumper): | 0 … 10 VDC, belasting R minimaal 1 kΩ of 4 … 20 mA, maximale belasting 500 Ω, minimale belasting 20 Ω |
| Bedrijfstemperatuur: | -20 … + 50 ° C (met automatische nulkalibratie -5 … + 50 ° C) |
| -40 … + 50 ° C (-40C model) | |
| Reactietijd: | 1 … 20 s |
| Beschermingsnorm: | IP54 |
