Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

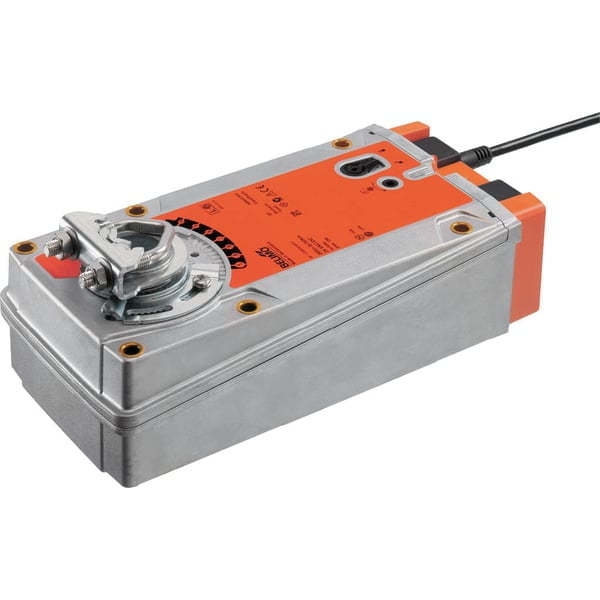

De Belimo EF24A is een krachtige roterende luchtklepaandrijving met bedrijfszekerheidsfunctie, ontworpen voor het nauwkeurig instellen van luchtkleppen in HVAC-systemen. Dankzij een draaimoment van 30 Nm en een flexibele AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. De geïntegreerde fail-safe functie zorgt ervoor dat de klep automatisch terugkeert naar de veilige positie bij spanningsuitval.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 6 m² – Ideaal voor middelgrote toepassingen
- Krachtig draaimoment van 30 Nm – Betrouwbare en stabiele bediening
- Flexibele voeding – Werkt op AC/DC 24 V
- Open/dicht aansturing – Eenvoudige en efficiënte regeling
- Fail-safe functie – Keert automatisch terug naar veilige positie bij stroomuitval
- Snelle looptijd van 75 seconden – Optimale responsiviteit
- Handmatige bediening – Vergrendelbare handkruk voor extra controle
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Spanning | AC/DC 24 V |
| Opgenomen vermogen (lopend) | 7 W |
| Opgenomen vermogen (houdstand) | 2.5 W |
| Verbruik dimensionering | 12 VA |
| Aansluiting voeding | Kabel 1 m, 3x 0.75 mm² |
| Draaimoment | 30 Nm |
| Aansturing | Open/dicht |
| Fail-safe functie | Ja, terug naar veilige positie |
| Handinstelling | Met handkruk, vergrendelbaar |
| Draaihoek | Max. 95°, instelbaar |
| Motorlooptijd | 75 s / 90° |
| Fail-safe looptijd | <20 s |
| Asverbinding | Universele klembok 12…26,7 mm |
| Beschermingsklasse | IP54 |
| Beschermingsgraad (NEMA) | NEMA 2 |
| Type behuizing | UL Enclosure Type 2 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de EF24A volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
- Hoe installeer ik de EF24A?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels.
- Voor welke luchtklepgroottes is deze aandrijving geschikt?
De EF24A is ontworpen voor luchtkleppen tot ca. 6 m².
- Hoe werkt de fail-safe functie?
Bij spanningsuitval brengt de fail-safe functie de klep in minder dan 20 seconden terug naar de veilige positie.
- Wat is de looptijd van de motor?
De motor heeft een looptijd van 75 seconden per 90°, waardoor snelle en precieze regeling mogelijk is.
