Beschrijving
FlowGuard FS400/125
De FlowGuard FS400 is een flowtransmitter welke is ontwikkeld voor het bewaken van vloeibare media | FlowGuard FS400/125
Het apparaat werkt volgens het calorimetrische principe en is uitgerust met een analoge uitgang (4 … 20 mA) en een statusuitgang (PNP/NPN) die verandert wanneer het debiet onder een door de gebruiker ingestelde limiet zakt. Tien LED’s geven stroom en contactsluiting aan die in de schaal kunnen worden gedefinieerd.
De sensor kan worden gebruikt in een meetbereik tussen 4 … 400 cm/s en een mediumtemperatuur tussen -10 °C en 80 °C. Als de leiding leeg is, gedraagt de sensor zich alsof er geen flow is.
Kenmerken
▪ Flowtransmitter voor vloeibare media in het bereik van 4 … 400 cm/s met analoge (4 … 20 mA) en statusuitgang (PNP, NPN) voor het bewaken van een stromingsdrempel
▪ Tien LED’s geven stroming en contactsluiting aan
▪ Voorzien van 2 bedieningsknoppen voor het instellen van het schakelpunt
▪ Verkrijgbaar met 65 mm en 125 mm inbouwdiepte
▪ Robuust ontwerp voor industriële omgevingen, IP67
Toepassingsgebieden
Flowtransmitters van de FlowGuard FS400-serie zijn ontwikkeld voor industriële omgevingen. Voorbeelden van toepassingen zijn de besturing van koelcircuits van las- en snijmachines of bewakingsfiltersystemen.
De stromingssensoren bewaken volledige stromingsprocessen om ervoor te zorgen dat een vloeistof een gedefinieerde drempel overschrijdt. De huidige stroom kan worden gevisualiseerd in een PLC. De sensoren zijn ontworpen om zware omstandigheden te weerstaan, b.v. bijv. voor het bewaken van agressieve media zoals zuren en logen.
Technische gegevens
| Voedingsspanning | 24V +/- 10% |
| Ingangsvermogen | Max. 4 VA |
| Elektrische aansluiting | M12/1 (4 pinnen) |
| Procesaansluiting | G1/2”, optionele verloopstukken naar G1/4” leverbaar |
| Sensorontwerp | Compact |
| Meetbereik | 4…400cm/s |
| Nauwkeurigheid | ±2…8cm/s |
| Hysterese | 2…8cm/s |
| Mediatemperatuur | -10 tot 80°C |
| Omgevingstemperatuur | -20 tot 55°C |
| Display | 10 x driekleurige LED (stroomsnelheid) |
| Materiaal in contact met medium | Stainless steel V4A (DIN 1.4404) |
| Maximale druk | 64 bar |
| Beschermingsgraad | IP 67 |
| Omgevingsvochtigheid | Max. 90 % |
| Statuscontact | Passief, potentiaalvrij, max. 350 V, AC/DC, 150 mA, 400 mW |
| Gewicht | 290 g |
| Afmetingen | 91 x 74 x 60mm |
| Goedkeuring | CE |
| Artikelnummer FlowGuard FS400 1286/65 1286/125 | Inbouwdiepte: 65 mm 125 mm |
Afmetingen

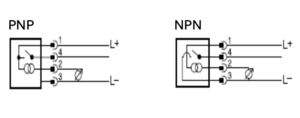

| Aansluitschema
|
