Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

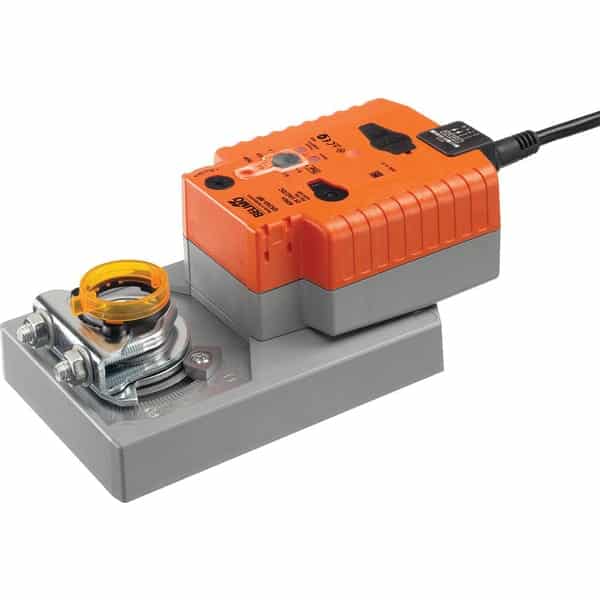

De Belimo GK24A-1 is een krachtige roterende luchtklepaandrijving met open/dicht-aansturing, ontworpen voor HVAC-systemen die een betrouwbare en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 40 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Werking van de Belimo GK24A-1
- Normale werking: Wanneer de actuator wordt gevoed met AC/DC 24 V, beweegt de motor de luchtklep naar de gewenste positie binnen 150 seconden.
- Fail-safe functie: Bij een spanningsuitval levert de opgeslagen energie in de geïntegreerde condensatoren de benodigde kracht om de luchtklep terug te brengen naar de vooraf ingestelde veilige positie. Deze terugkeer gebeurt binnen 35 seconden.
- Instelbare fail-safe positie: De gewenste fail-safe positie kan worden ingesteld van 0% tot 100% in stappen van 10%, met behulp van de POP (Power Off Position) draaiknop.
- Handmatige bediening: Een drukknop maakt tijdelijke handmatige bediening mogelijk door het tandwielmechanisme te ontkoppelen zolang de knop is ingedrukt.
- Parallelbedrijf: Meerdere actuatoren kunnen parallel worden aangesloten, mits rekening wordt gehouden met de vermogensspecificaties.
Deze fail-safe oplossing met condensatortechnologie is ideaal voor HVAC-systemen waar een betrouwbare luchtstroomregeling essentieel is, zoals in ventilatie- en rookafvoerinstallaties.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 8 m² – Ideaal voor grote HVAC-toepassingen
- Open/dicht besturing – Eenvoudige en betrouwbare regeling
- Krachtig draaimoment van 40 Nm – Stabiele en efficiënte bediening
- Flexibele voeding op AC/DC 24 V – Geschikt voor verschillende spanningsbronnen
- Looptijd van 150 seconden – Optimale luchtklepaansturing
- Weerbestendige behuizing (IP54) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 7 W |
| Opgenomen vermogen (in rust) | 3 W |
| Vermogen voor bekabeling | 10 VA |
| Aansluiting voeding / regeling | Kabel 1 m, 3x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 40 Nm |
| Draaimoment veiligheidsfunctie | 40 Nm |
| Bewegingsrichting motor | Selecteerbaar door montage L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Met handkruk en vergrendelingsschakelaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Aanpasbaar vanaf 33% in stappen van 2,5% (met mechanische eindstop) |
| Looptijd motor | 150 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 45 dB(A) |
| Mechanische interface | Universele as-klem 12…26,7 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | II, versterkte isolatie |
| Beschermingsgraad IEC/EN | IP54 |
| EMC | CE volgens 2014/30/EU |
| Laagspanningsrichtlijn | CE volgens 2014/35/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de GK24A-1 volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de GK24A-1?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De GK24A-1 is ontworpen voor luchtkleppen tot ca. 8 m², waardoor deze ideaal is voor grote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 150 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
Kan deze actuator parallel worden aangesloten?
Ja, de GK24A-1 kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
