Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

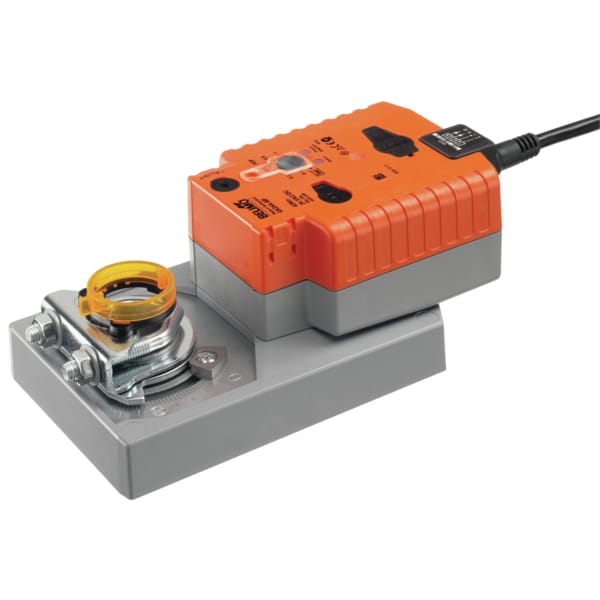

De Belimo GK24A-SR is een robuuste roterende luchtklepaandrijving met modulerende aansturing (2…10 V), speciaal ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 40 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Werking van de Belimo GK24A-1
- Normale werking: Wanneer de actuator wordt gevoed met AC/DC 24 V, beweegt de motor de luchtklep naar de gewenste positie binnen 150 seconden.
- Fail-safe functie: Bij een spanningsuitval levert de opgeslagen energie in de geïntegreerde condensatoren de benodigde kracht om de luchtklep terug te brengen naar de vooraf ingestelde veilige positie. Deze terugkeer gebeurt binnen 35 seconden.
- Instelbare fail-safe positie: De gewenste fail-safe positie kan worden ingesteld van 0% tot 100% in stappen van 10%, met behulp van de POP (Power Off Position) draaiknop.
- Handmatige bediening: Een drukknop maakt tijdelijke handmatige bediening mogelijk door het tandwielmechanisme te ontkoppelen zolang de knop is ingedrukt.
- Parallelbedrijf: Meerdere actuatoren kunnen parallel worden aangesloten, mits rekening wordt gehouden met de vermogensspecificaties.
Deze fail-safe oplossing met condensatortechnologie is ideaal voor HVAC-systemen waar een betrouwbare luchtstroomregeling essentieel is, zoals in ventilatie- en rookafvoerinstallaties.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 8 m² – Ideaal voor grote HVAC-toepassingen
- Modulerende besturing (2…10 V) – Nauwkeurige en flexibele regeling
- Krachtig draaimoment van 40 Nm – Stabiele en efficiënte bediening
- Flexibele voeding op AC/DC 24 V – Geschikt voor diverse spanningsinvoeren
- Looptijd van 150 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54) – Geschikt voor diverse omgevingen (-30 tot 50°C)
- Positieterugmelding (2…10 V) – Voor nauwkeurige monitoring en integratie in beheersystemen
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 11 W |
| Opgenomen vermogen (in rust) | 3 W |
| Vermogen voor bekabeling | 21 VA |
| Aansluiting voeding / regeling | Kabel 1 m, 4x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 40 Nm |
| Bedrijfssignaal Y | 2…10 V |
| Ingangsimpedantie | 100 kΩ |
| Positieterugmelding U | 2…10 V |
| Positieterugmelding U opmerking | Max. 0,5 mA |
| Instelling fail-safe positie | 0…100%, instelbaar in stappen van 10% (POP draaiknop op 0 komt overeen met linker eindstop) |
| Overbruggingstijd (PF) | 2 s |
| Positie nauwkeurigheid | ±5% |
| Bewegingsrichting motor | Selecteerbaar met schakelaar 0/1 |
| Bewegingsrichting opmerking | Y = 0 V: Bij schakelaarstand 0 (ccw rotatie) / 1 (cw rotatie) |
| Handmatige bediening | Met drukknop |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Kan aan beide zijden worden beperkt met instelbare mechanische eindstops |
| Looptijd motor | 150 s / 90° |
| Looptijd fail-safe | 35 s / 90° |
| Geluidsniveau motor | 53 dB(A) |
| Geluidsniveau fail-safe | 61 dB(A) |
| Mechanische interface | Universele as-klem omkeerbaar 12…26,7 mm |
| Positie-indicatie | Mechanisch, insteekbaar |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | III, Safety Extra-Low Voltage (SELV) |
| Beschermingsgraad IEC/EN | IP54 |
| Beschermingsgraad NEMA/UL | NEMA 2 |
| EMC | CE volgens 2014/30/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de GK24A-SR volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding en het 2…10 V stuursignaal correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer periodiek een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de GK24A-SR?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en het 2…10 V stuursignaal. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De GK24A-SR is ontworpen voor luchtkleppen tot ca. 8 m², waardoor deze ideaal is voor grote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de geïntegreerde condensatoren automatisch terug naar de vooraf ingestelde veilige positie.
Hoe stel ik de fail-safe positie in?
De Power Off Position (POP) draaiknop op de actuator maakt het mogelijk om de fail-safe positie aan te passen in stappen van 10%.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 150 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 35 seconden.
Kan deze actuator parallel worden aangesloten?
Ja, de GK24A-SR kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
