Beschrijving
I/O-module met Modbus-communicatie 4 analoge en 4 digitale ingangen en 2 analoge en 2 digitale uitgangen / PWM

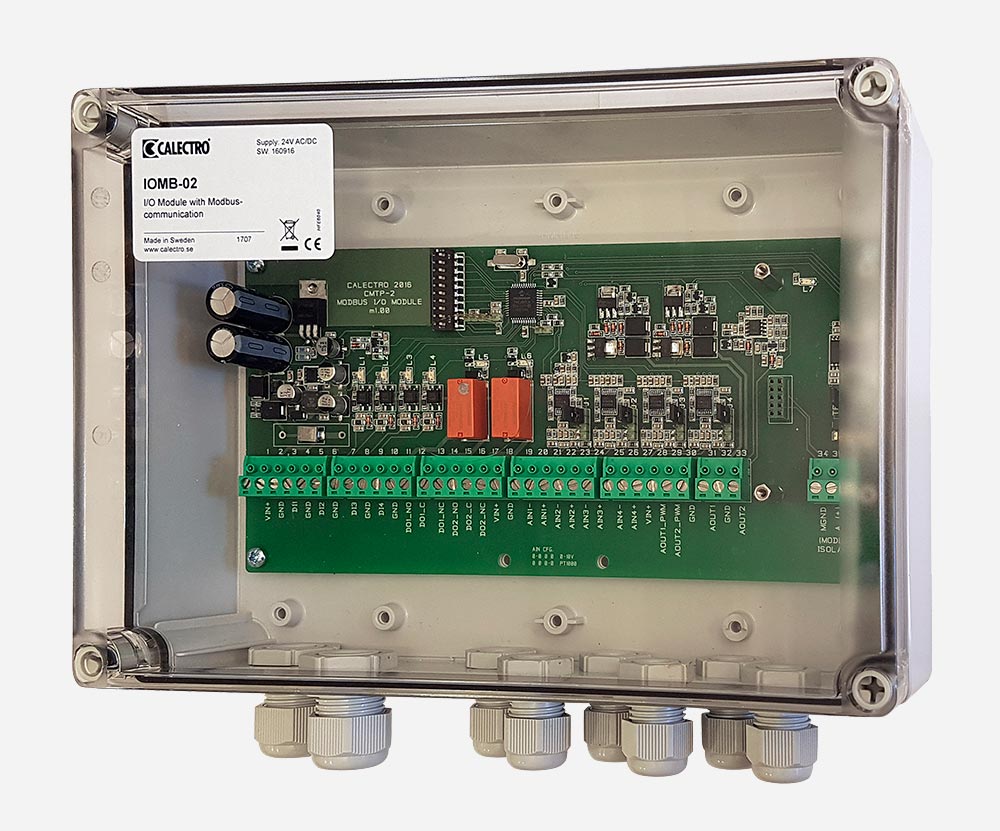

Beschrijving IOMB-02
IOMB-02 wordt gebruikt voor het verzamelen en distribueren van analoge en digitale signalen van en naar regelaars (DUC) met behulp van Modbus RTU-communicatie.
IOMB-02 is een IP54 omsloten I/O-module die meet- en regelsignalen via Modbus naar en van DUC-regelaars verzendt. De IOMB-02 heeft 4 analoge en 4 digitale ingangen en 2 analoge en digitale uitgangen.
De analoge uitgangen kunnen via Modbus worden geconfigureerd voor 0-10V of PWM-uitgang voor het aansturen van bijvoorbeeld een thermische actuator . NB 0-10V of PWM voor respectievelijke analoge uitgang.
De analoge ingangen kunnen worden geconfigureerd (via jumpers) om ofwel 0-10V of temperatuursensor (Pt1000/Ni1000LG) te ontvangen. Keuze uit Pt1000 of Ni1000LG wordt ingesteld op het Modbus register 4×0026-29.
De digitale in- en uitgangen hebben beide een amberkleurige LED. De groene bedrijfs-LED knippert tijdens Modbus-communicatie.
Adressering, keuze van pariteit en baudrate wordt ingesteld met DIP-switches. IOMB-02 moet bij deze instellingen spanningsloos zijn.
De behuizing heeft 6 M16 en 2 M20 kabelfittingen.
Selecteerbare standaardfunctie: IOMB-02 heeft een selecteerbare functie voor het omgaan met met onderbrekingen in de Modbus-communicatie. Dit betekent dat de drie digitale en drie analoge uitgangen afzonderlijk kunnen worden ingesteld als de Modbus-communicatie voor een bepaalde tijd wordt onderbroken. De tijd voor communicatieonderbreking voordat de standaardfunctie in werking treedt, kan worden ingesteld tussen 1 en 600 seconden. Indien ingesteld op 0 seconden, is de functie gedeactiveerd (fabrieksinstelling).
Als accessoire is een Modbus-IP-gateway beschikbaar voor retrofit.
IOMB-02 is onderhoudsvrij .
Installatie
IOMB-02 wordt binnenshuis aan de muur gemonteerd. Raadpleeg de installatie-instructies die bij het product zijn geleverd voor meer informatie.
