JTF-1/12

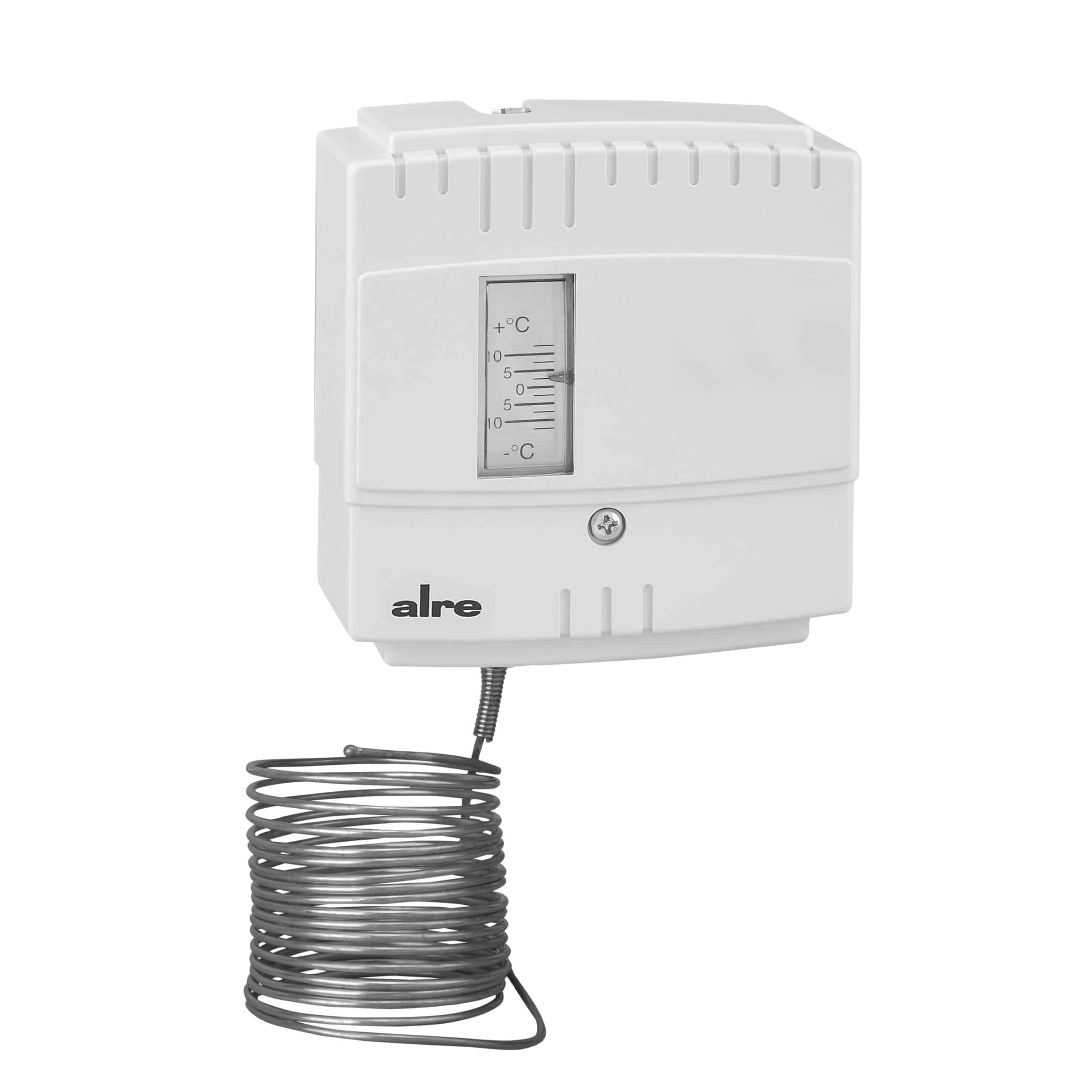

Vorstthermostaat, capillaire lengte 12 m, externe instelling | JTF-1/12
Voor het meten van de temperatuur van niet-agressieve gassen. Bij het bevestigen van de capillaire buis moeten vóór de verwarmingsspiraal montagebeugels JZ-05 / 6 M (metaal) of JZ-05 / 6 K (kunststof) worden gebruikt. Het capillaire buisje is over de gehele lengte actief. Het apparaat reageert wanneer ca. 60 cm van het capillair de ingestelde schaalwaarde bereikt.
Montagebeugels, dompelbuizen en beschermspoelen zijn niet bij de levering inbegrepen en moeten apart worden besteld. Neem voor meer informatie hieromtrent contact met ons op.
De JTF is een fail-safe vorstthermostaat. Het apparaat is speciaal ontworpen ter bescherming tegen bevriezing. Het detecteert de temperaturen in lucht- of waterstromen
rond of binnenin warmwater verwarmingsspiralen en warmtewisselaars in ventilatie-, verwarmings- en/of airconditioningsystemen en activeert de bijbehorende stuurcommando’s.
De aangepaste instelwaarde worden beveiligd tegen foutieve instelling door aanbrengen van een loden zegel. Alle apparaten van deze serie zijn getest en gecertificeerd door de TÜV (Vereniging voor Technische Keuring) volgens DIN EN 14597.
Toepassing

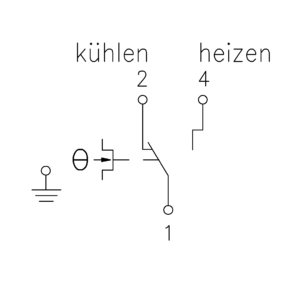

De capillaire sensor is over de volledige lengte actief. Zodra de waarde gedetecteerd door de capillair sensor over zijn lengte (30 cm bij varianten van 6 m of 60 cm bij varianten van 12 m), onder de ingestelde ingestelde waarde komt, worden het contact 1-4 gesloten en het contact 1-2 gaat open. De triggerlengte van het capillair hoeft niet aaneen te zijn, cruciaal
is de totale lengte.
De vorstthermostaten in deze serie zijn verkrijgbaar met automatische reset of handmatige reset-types.
Technische gegevens
| Aantal uitgangen | 2 |
| Aantal regelbereiken | 1 |
| Uitgangssignaal | Schakelend |
| Externe instelling | Ja |
| Nominale impulsspanning: | 4000 V |
| Werkspanning | Geen |
| Breedte | 112mm |
| Elektrische aansluiting | Schroefklemmen |
| Elektronische besturing | Nee |
| Explosiebeveiliging | Nee |
| Kleur | Grijs |
| Sensorelement | capillaire buis |
| Functietype (systeemtechniek) | TR |
| Apparaatversie | opbouw unit |
| Hoogte | 105mm |
| Interne instelling | Nee |
| Contact in elkaar grijpende | Nee |
| lagertemperatuur, bovenste waarde: | 55°C |
| lagertemperatuur, lagere waarde; | -10°C |
| Capillaire lengte: | 12m |
| Maximale luchtvochtigheid (niet condenserend) | 95% RV |
| Sensor materialen | Cu |
| Behuizing materiaal | Onderste deel metaal, bovenste deel plastic |
| Maximale sensortemperatuur | 200°C |
| Maximale schakelspanning | 230VAC, 50Hz |
| Maximale schakelstroom | 15(8)A |
| Medium | lucht, niet agressief |
| Minimale schakelspanning | 24VAC / 50Hz |
| Minimale schakelstroom | 150mA |
| Montage / bevestiging | Wandmontage |
| Oppervlakte-eigenschappen | Bevroren |
| Regelbereik, maximum | 12°C |
| Regelbereik, minimum | -10°C |
| Verwarmingsregelfunctie: | Ja |
| Koeling regelfunctie: | Ja |
| Schakelverschil | Ca. 1k |
| Schakelverschil, instelbaar | Nee |
| Schakelelement | Microschakelaar |
| Schakelcontact | Tweerichtingscontact |
| Potentiaalvrij schakelcontact | Ja |
| Schakelvermogen | 3450 W |
| Soort bescherming | IP40 |
| Beschermingsklasse | 1 |
| Veiligheid en EMC | Volgens DIN EN 60730 |
| Schaal | Graden Celsius |
| Diepte | 55 mm |
| Omgevingstemperatuur, max. waarde | 55°C |
| Omgevingstemperatuur, min. waarde | -10°C |
