Beschrijving

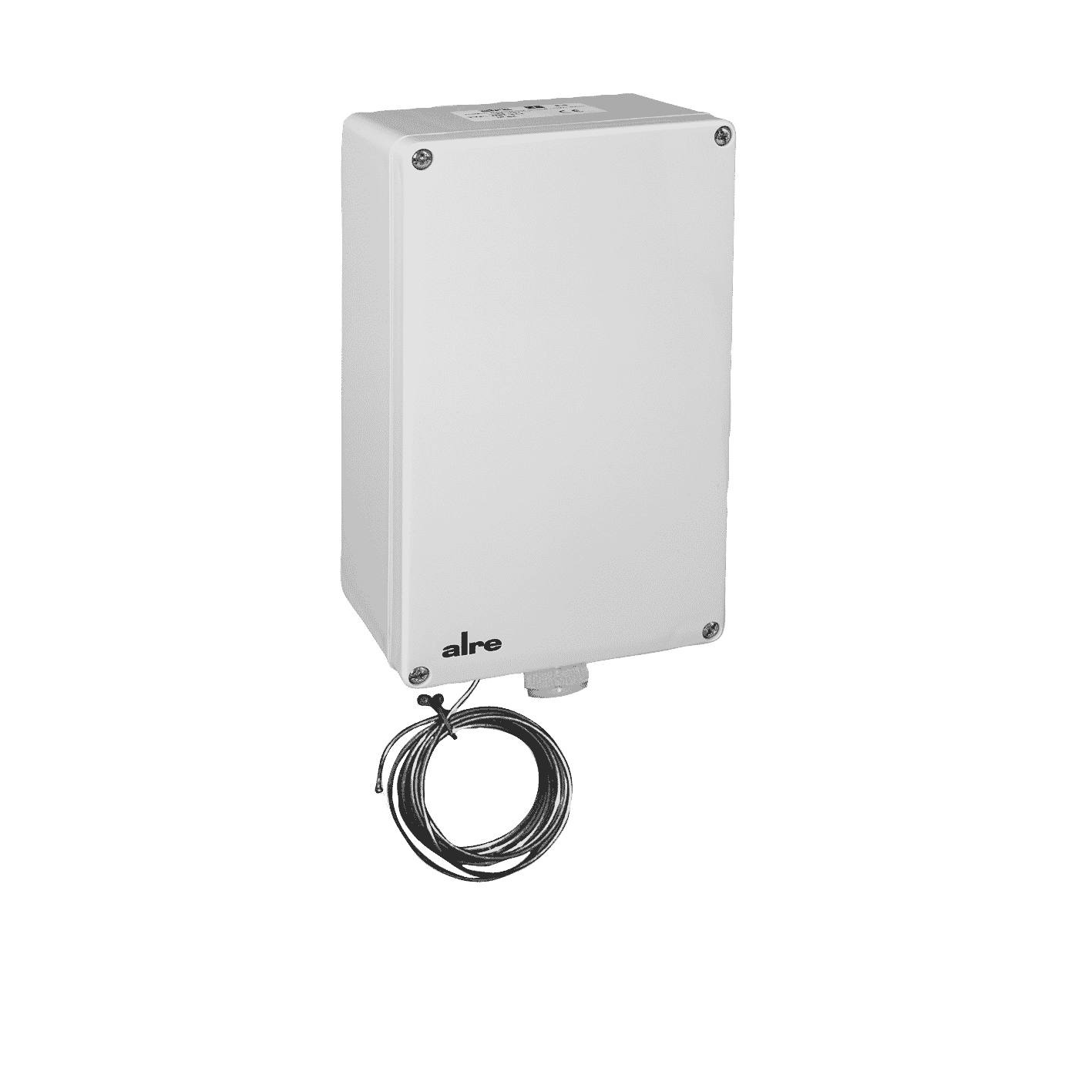

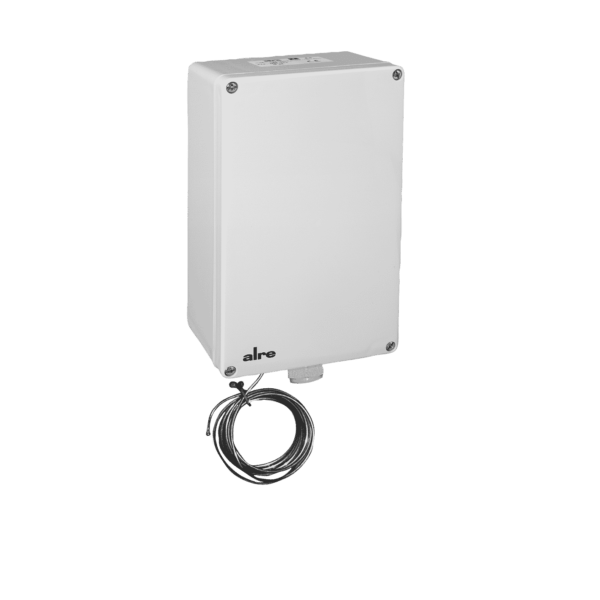

Vorstbeveiligingsthermostaat, capillaire lengte 6m, interne instelling, 2-traps
Voor het meten van de temperatuur van niet-agressieve gassen. De vorstbeveiligingsmonitor JTF-21 heeft 2 schakeluitgangen, waardoor het mogelijk is het systeem op te heffen voordat het gevaarlijke punt is bereikt. Bij het bevestigen van de capillaire buis moeten vóór de verwarmingsspiraal montagebeugels JZ-05 / 6 M (metaal) of JZ-05 / 6 K (kunststof) worden gebruikt. Het capillaire buisje is over de gehele lengte actief. Het apparaat reageert wanneer ca. 30 cm van het capillaire buisje bereikt de ingestelde schaalwaarde. Montagebeugels, dompelbuizen en beschermspoelen zijn niet bij de levering inbegrepen en moeten apart worden besteld. Hysterese tussen de trappen ca. 5K.
Technische gegevens
| Aantal uitgangen | 4 |
| Aantal regelbereiken | 1 |
| Uitgangssignaal | Schakelen |
| Externe instelling | Nee |
| Nominale impulsspanning: | 4000 V |
| Werkspanning | Geen |

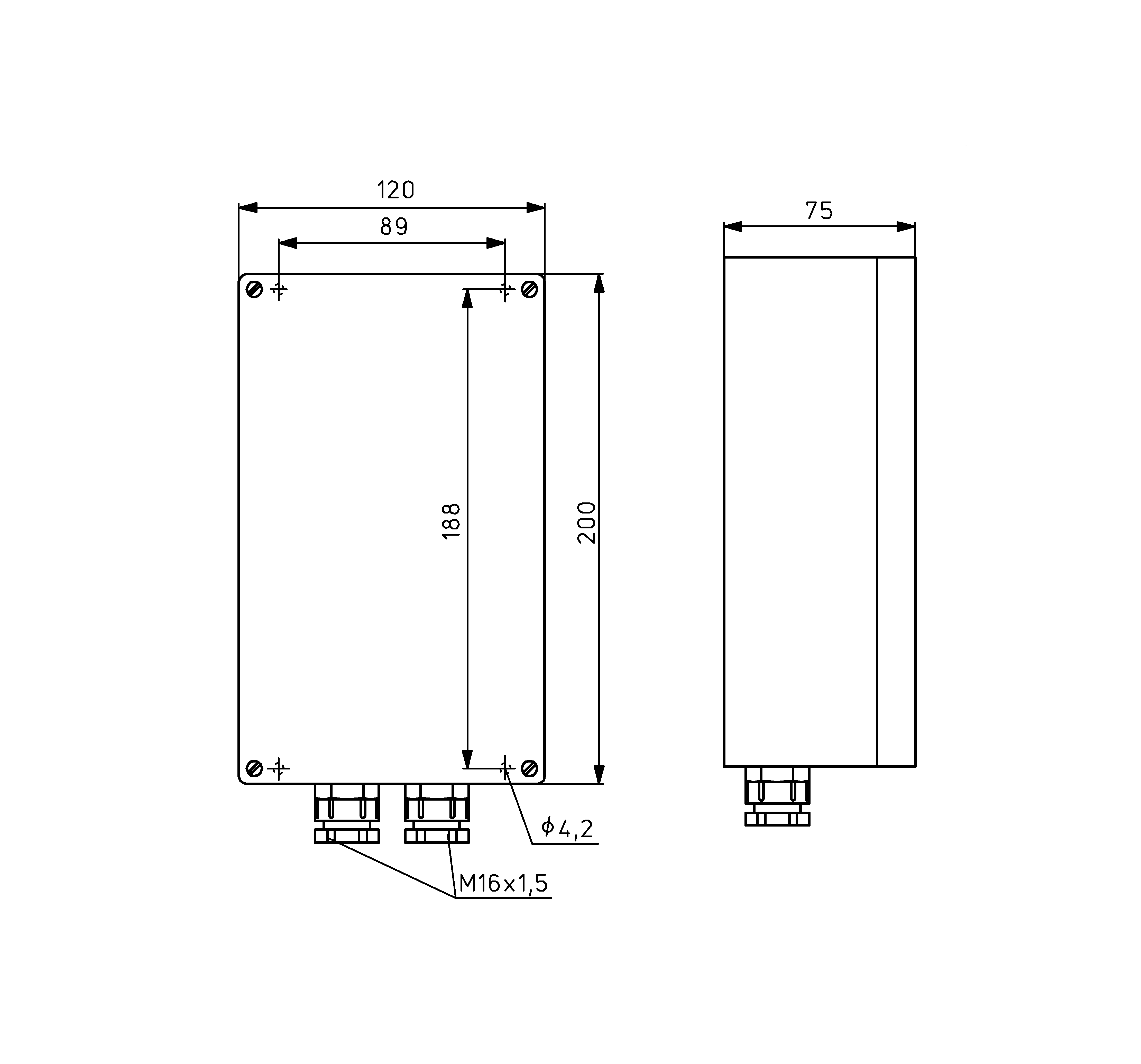

| Breedte | 120 mm |
| Elektrische aansluiting | Schroefklemmen |
| Elektronische besturing | Nee |
| Explosiebeveiliging | Nee |
| Kleur | Grijs |
| Sensorelement | Capillaire buis |
| Functietype (systeemtechniek) | TW |
| Apparaatversie | Opbouw unit |
| Hoogte | 200 mm |
| Interne instelling | Ja |
| Opslagtemperatuur, maximum | 55°C |
| lagertemperatuur, minimum | -10°C |
| Capillaire lengte: | 6 m |
| Maximale luchtvochtigheid (niet condenserend) | 95% rH |
| Sensormateriaal | Cu |
| Behuizing materiaal | Plastic |
| Maximaal sensor temperatuur | 200°C |
| Maximale schakelspanning | 230 V AC 50 Hz |
| Maximale schakelstroom | 15 (8) A |
| Medium | Lucht, niet agressief |
| Minimale schakelspanning | 24 V AC / 50 Hz |
| Minimale schakelstroom | 150 mA |
| Montage / bevestiging | Wandmontage |
| Oppervlakte-eigenschappen | Mat |
| Regelbereik, maximum | 12°C |
| Regelbereik, minimum | -10°C |
| Verwarmingsregelfunctie: | Ja |
| Koeling regelfunctie: | Ja |
| Schakelverschil | 1 K |
| Schakelverschil, instelbaar | Nee |
| Schakelelement | Microschakelaar |
| Schakelcontact | Tweerichtingscontact |
| Potentiaalvrij schakelcontact | Ja |
| Schakelvermogen | 3450 W |
| Soort bescherming | IP65 |
| Beschermingsklasse | 1 |
| Veiligheid en EMC | Volgens DIN EN 60730 |
| Schaal | Graden Celsius |
| Diepte | 75mm |
| Omgevingstemperatuur, maximum | 55°C |
| Omgevingstemperatuur, minimum | -10°C |
