Beschrijving
Vorstbeveiligingsthermostaat, capillaire lengte 3m, externe instelling
Voor het meten van de temperatuur van niet-agressieve gassen. Bij het bevestigen van de capillaire buis moeten vóór de verwarmingsspiraal montagebeugels JZ-05 / 6 M (metaal) of JZ-05 / 6 K (kunststof) worden gebruikt. Het capillaire buisje is over de gehele lengte actief. Het apparaat reageert wanneer ca. 30 cm van het capillaire buisje bereikt de ingestelde schaalwaarde. Montagebeugels, dompelhulzen en beschermspoelen zijn niet bij de levering inbegrepen en moeten apart worden besteld.
Technische gegevens
| Aantal uitgangen | 2 |
| Aantal regelbereiken | 1 |
| Uitgangssignaal | Schakelen |
| Externe instelling | Ja |
| Nominale impulsspanning: | 4000 V |
| Werkspanning | Geen |

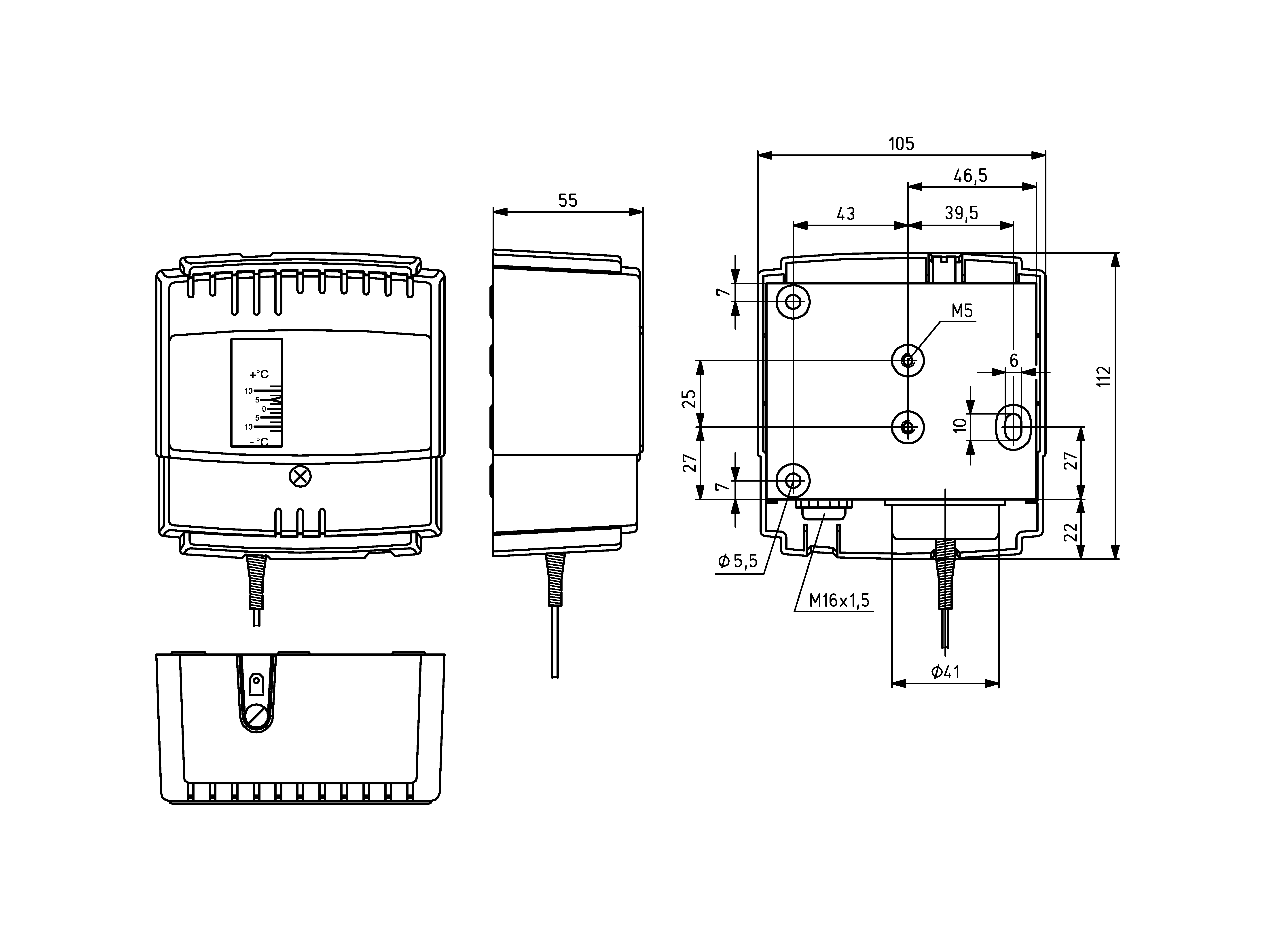

| Breedte | 105 mm |
| Elektrische aansluiting | Schroefklemmen |
| Elektronische besturing | Nee |
| Explosiebeveiliging | Nee |
| Kleur | Grijs |
| Sensorelement | Capillaire buis |
| Functietype (systeemtechniek) | TR |
| Apparaatversie | Opbouw unit |
| Hoogte | 112 mm |
| Interne instelling | Nee |
| Opslagtemperatuur, maximum | 55°C |
| lagertemperatuur, minimum | -10°C |
| Capillaire lengte: | 3 m |
| Maximale luchtvochtigheid (niet condenserend) | 95% rH |
| Sensormateriaal | Cu |
| Behuizing materiaal | Onderste deel metaal, bovenste deel plastic |
| Maximaal sensor temperatuur | 200°C |
| Maximale schakelspanning | 230 V wisselstroom, 50 Hz |
| Maximale schakelstroom | 15 (8) A |
| Medium | Lucht, niet agressief |
| Minimale schakelspanning | 24 V AC / 50 Hz |
| Minimale schakelstroom | 150 mA |
| Montage / bevestiging | Wandmontage |
| Oppervlakte-eigenschappen | Mat |
| Regelbereik, bovenste waarde | 12°C |
| Regelbereik, lagere waarde | -10°C |
| Verwarmingsregelfunctie: | Ja |
| Koeling regelfunctie: | Ja |
| Schakelverschil | 1 K |
| Schakelverschil, instelbaar | Nee |
| Schakelelement | Microschakelaar |
| Schakelcontact | Tweerichtingscontact |
| Potentiaalvrij schakelcontact | Ja |
| Schakelvermogen | 3450 W |
| Soort bescherming | IP40 |
| Beschermingsklasse | l |
| Veiligheid en EMC | Volgens DIN EN 60730 |
| Schaal | Graden Celsius |
| Diepte | 55mm |
| Omgevingstemperatuur, maximum | 55°C |
| Omgevingstemperatuur, minimum | -10°C |
