Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

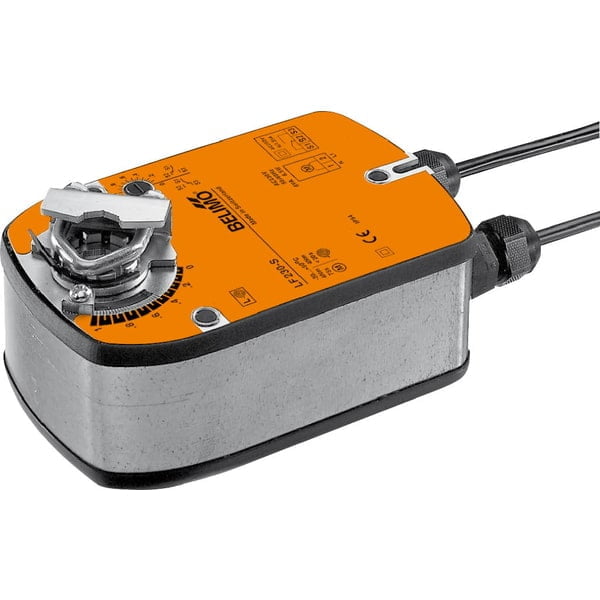

De Belimo LF230-S is een compacte roterende luchtklepaandrijving met open/dicht-aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 4 Nm en een AC 100…240 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
De LF230-S uitgerust met een hulpschakelaar (1x EPU).
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 0,8 m² – Compact en efficiënt
- Open/dicht besturing – Eenvoudige en betrouwbare regeling
- Krachtig draaimoment van 4 Nm – Stabiele en efficiënte bediening
- Voeding op AC 100…240 V – Flexibele spanningsinvoer zonder externe transformator
- Hulpschakelaar (1x SPDT) – Biedt extra schakelmogelijkheden voor systeemintegratie
- Snelle looptijd van 75 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC 100…240 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Functiebereik | AC 85…265 V |
| Opgenomen vermogen (in bedrijf) | 3,5 W |
| Opgenomen vermogen (in rust) | 2 W |
| Verbruik dimensionering | 6,5 VA |
| Hulpschakelaar | 1x SPDT, 0…100% |
| Schakelcapaciteit hulpschakelaar | 1 mA…3 A (0,5 A inductief), DC 5 V…AC 250 V |
| Aansluiting voeding / regeling | Kabel 1 m, 2x 0,75 mm² |
| Aansluiting hulpschakelaar | Kabel 1 m, 3x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 4 Nm |
| Draaimoment veiligheidsfunctie | 4 Nm |
| Bewegingsrichting motor | Selecteerbaar door montage L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Niet beschikbaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Aanpasbaar 37…100% met geïntegreerde mechanische begrenzing |
| Looptijd motor | 75 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 50 dB(A) |
| Mechanische interface | Universele as-klem 8…16 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | II, versterkte isolatie |
| Beschermingsklasse hulpschakelaar IEC/EN | II, versterkte isolatie |
| Beschermingsgraad IEC/EN | IP54 |
| EMC | CE conform 2014/30/EU |
| Laagspanningsrichtlijn | CE conform 2014/35/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LF230-S volgens de bijgeleverde handleiding. Sluit de AC 100…240 V voeding correct aan en zorg voor een veilige bekabeling. De geïntegreerde hulpschakelaar kan worden aangesloten voor extra besturingsmogelijkheden.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
- Hoe installeer ik de LF230-S?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positie-instelling voor de fail-safe functie.
- Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LF230-S is ontworpen voor luchtkleppen tot ca. 0,8 m², waardoor deze ideaal is voor kleinere HVAC-toepassingen.
- Wat is de functie van de geïntegreerde hulpschakelaar?
De geïntegreerde hulpschakelaar (1x SPDT) maakt het mogelijk om extra systemen aan te sturen, zoals statusmeldingen of bijkomende ventilatiecomponenten.
- Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie, waardoor de luchtklep in een gecontroleerde stand blijft.
- Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 75 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
- Is deze aandrijving geschikt voor parallelbedrijf?
Ja, de LF230-S kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
