Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

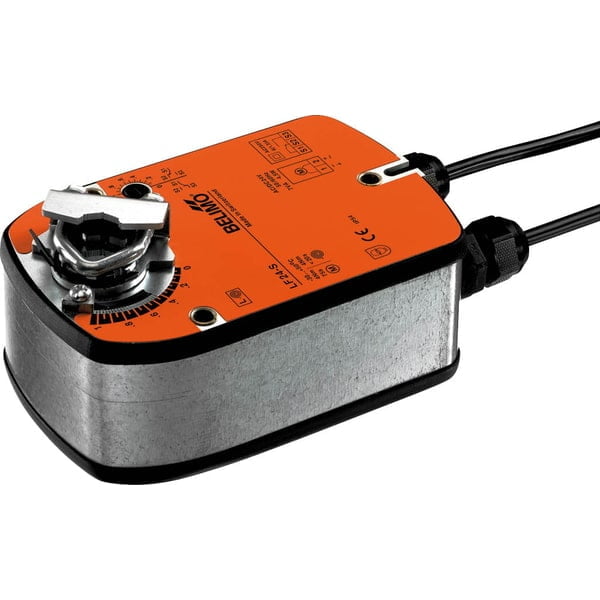

De Belimo LF24-S is een compacte roterende luchtklepaandrijving met open/dicht-aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 4 Nm en een AC/DC 24 V voeding daarom biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Daarnaast is de LF24-S uitgerust met een hulpschakelaar (1x EPU), wat extra flexibiliteit biedt in de besturing.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 0,8 m² – Compact, efficiënt en energiezuinig
- Open/dicht besturing – Eenvoudige en betrouwbare regeling
- Krachtig draaimoment van 4 Nm – Stabiele en efficiënte bediening
- Voeding op AC/DC 24 V – Flexibele spanningsinvoer zonder externe transformator
- Hulpschakelaar (1x SPDT) – Biedt extra schakelmogelijkheden voor systeemintegratie
- Snelle looptijd van 75 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 5 W |
| Opgenomen vermogen (in rust) | 2,5 W |
| Vermogen voor bekabeling | 7 VA |
| Hulpschakelaar | 1x SPDT, 1 mA…3 A (0,5 A inductief), DC 5 V…AC 250 V, instelbaar 0…95° |
| Aansluiting voeding / regeling | Kabel 1 m, 2x 0,75 mm² |
| Aansluiting hulpschakelaar | Kabel 1 m, 3x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 4 Nm |
| Draaimoment veiligheidsfunctie | 4 Nm |
| Bewegingsrichting motor | Selecteerbaar door montage L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Niet beschikbaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Aanpasbaar 37…100% met geïntegreerde mechanische begrenzing |
| Looptijd motor | 75 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 50 dB(A) |
| Mechanische interface | Universele as-klem 8…16 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | III, Safety Extra-Low Voltage (SELV) |
| Beschermingsklasse hulpschakelaar IEC/EN | II, versterkte isolatie |
| Beschermingsgraad IEC/EN | IP54 |
| EMC | CE volgens 2014/30/EU |
| Laagspanningsrichtlijn | CE volgens 2014/35/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LF24-S volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling. De geïntegreerde hulpschakelaar kan worden aangesloten voor extra besturingsmogelijkheden.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de LF24-S?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LF24-S is ontworpen voor luchtkleppen tot ca. 0,8 m², hierdoor deze ideaal is voor kleinere HVAC-toepassingen.
Wat is de functie van de geïntegreerde hulpschakelaar?
De geïntegreerde hulpschakelaar (1x SPDT) biedt extra besturingsmogelijkheden, zoals bijvoorbeeld het schakelen van ventilatiesystemen of statusmeldingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 75 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
Is deze aandrijving geschikt voor parallelbedrijf?
Ja, de LF24-S kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
