Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

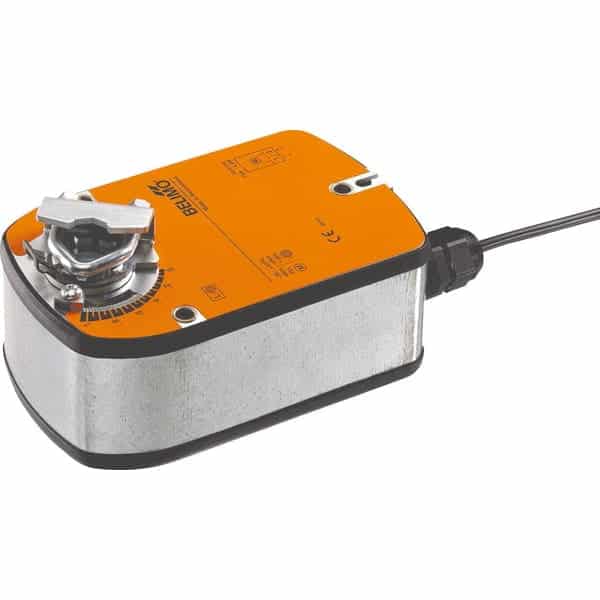

De Belimo LF24-SR is een compacte roterende luchtklepaandrijving met modulerende regeling, ontworpen voor HVAC-systemen die een precieze en efficiënte luchtstroomcontrole vereisen. Met een koppel van 4 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. De bedrijfsveilige functie zorgt ervoor dat de klep automatisch terugkeert naar de veilige positie bij stroomuitval.
Dankzij de modulatie (2…10 V) kan de klep continu worden aangepast voor optimale prestaties.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 0,8 m² – Ideaal voor kleine HVAC-toepassingen
- Modulerende besturing (2…10 V) – Zorgt voor nauwkeurige regeling van luchtstromen
- Krachtig draaimoment van 4 Nm – Betrouwbare en stabiele bediening
- Voeding op AC/DC 24 V – Flexibel inzetbaar in diverse installaties
- Handmatige bediening – Vergrendelbare handkruk voor extra controle
- Looptijd van 150 seconden – Voor optimale aanpassing van de luchtklep
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor binnen- en buitentoepassingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Spanning | AC/DC 24 V |
| Opgenomen vermogen (lopend) | 5 W |
| Opgenomen vermogen (houdstand) | 1 W |
| Verbruik dimensionering | 6 VA |
| Aansluiting voeding | Kabel 1 m, 2x 0.75 mm² |
| Draaimoment | 4 Nm |
| Aansturing | Modulerend (2…10 V) |
| Handinstelling | Met handkruk, vergrendelbaar |
| Draaihoek | Max. 95°, instelbaar |
| Motorlooptijd | 150 s / 90° |
| Asverbinding | Universele klembok 6…12,7 mm |
| Beschermingsklasse | IP54 |
| Beschermingsgraad (NEMA) | NEMA 2 |
| Type behuizing | UL Enclosure Type 2 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
• Installatie: Monteer de LF24-SR volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
• Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
- Hoe installeer ik de LF24-SR?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels.
- Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LF24-SR is ontworpen voor luchtkleppen tot ca. 0,8 m².
- Hoe werkt de modulerende regeling (2…10 V)?
De aandrijving past de klepstand continu aan op basis van een 2…10 V stuurspanning, voor optimale controle over de luchtstroom.
- Wat is de looptijd van de motor?
De motor heeft een looptijd van 150 seconden per 90°, wat een stabiele en efficiënte regeling mogelijk maakt.
