Beschrijving
Compacte en betrouwbare roterende aandrijving voor HVAC-toepassingen

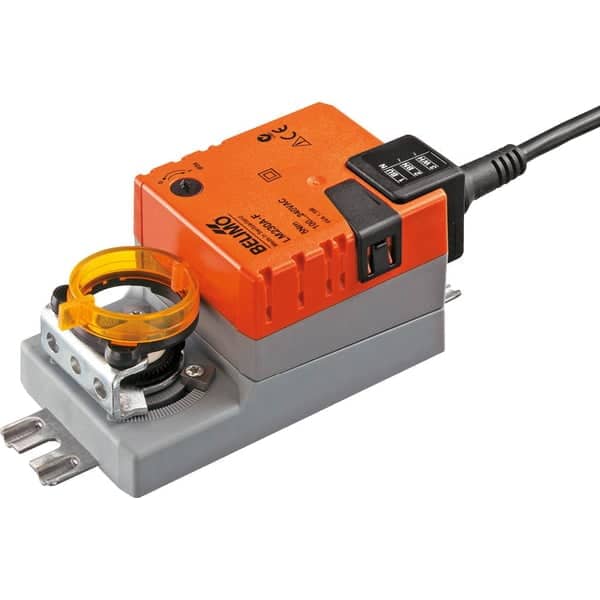

De LM230A-F is een robuuste roterende aandrijving met een draaimoment van 5 Nm, ontworpen voor het nauwkeurig aansturen van luchtkleppen in HVAC-systemen. Dankzij de brede voedingsspanning (AC 100…240 V) en de open/dicht 3-punts besturing biedt deze actuator een stabiele en efficiënte werking. De vormsluiting 8×8 mm zorgt voor een stevige bevestiging op de klepas.
Belangrijke kenmerken & voordelen
- Krachtig draaimoment van 5 Nm – Geschikt voor kleppen tot ca. 1 m²
- 3-punts besturing (open/dicht) – Voor nauwkeurige regeling van de klepstand
- Voeding: AC 100…240 V – Breed inzetbaar zonder extra transformator
- Looptijd van 150 s per 90° – Geleidelijke en energie-efficiënte werking
- IP54-beschermingsgraad – Bestand tegen stof en spatwater
- Vormsluiting 8×8 mm – Stevige en veilige koppeling met de klepas
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC 100…240 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen (in bedrijf) | 3 W |
| Opgenomen vermogen (in rust) | 0,5 W |
| Draaimoment | 5 Nm |
| Besturingssignaal | 3-punts (open/dicht) |
| Looptijd motor | 150 s / 90° |
| Vormsluiting | 8×8 mm |
| Beschermingsgraad | IP54 |
| Omgevingstemperatuur | -30…50°C |
| Geluidsniveau motor | Max. 35 dB(A) |
| Handmatige bediening | Ja, met vergrendeling |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LM230A-F direct op de klepas met de vormsluiting 8×8 mm en zorg voor een correcte elektrische aansluiting.
- Onderhoud: De actuator is onderhoudsvrij, maar een periodieke visuele inspectie wordt aanbevolen.
Veelgestelde vragen (FAQ)
Hoe sluit ik de LM230A-F aan?
De actuator wordt aangesloten op een voedingsspanning van **AC 100…240 V** en wordt aangestuurd via een **3-punts open/dicht signaal**.
Met welke luchtklepgroottes is deze actuator compatibel?
De LM230A-F is ontworpen voor **luchtkleppen tot ca. 1 m²**.
Is deze actuator geschikt voor buitengebruik?
Dankzij de **IP54-beschermingsgraad** is de LM230A-F bestand tegen stof en spatwater, waardoor hij geschikt is voor diverse installatieomgevingen.
