Beschrijving
Compacte en betrouwbare luchtklepregeling

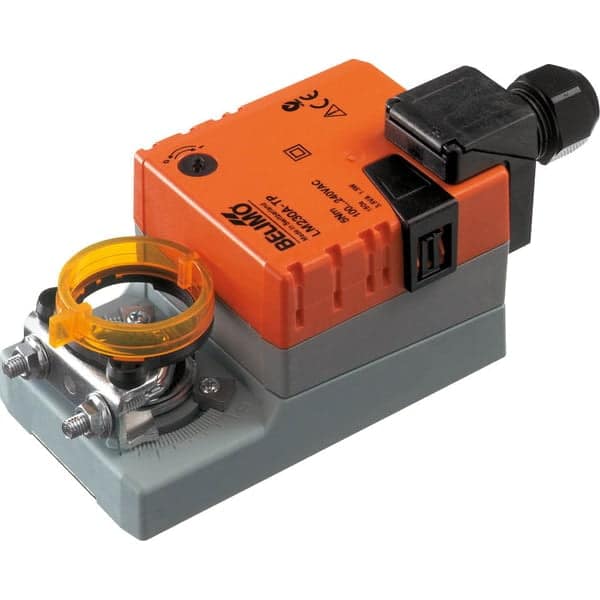

De LM230A-TP is een compacte en krachtige roterende luchtklepaandrijving met open/dicht en 3-punts besturing. Deze actuator is speciaal ontworpen voor HVAC-systemen waar een efficiënte en stabiele luchtstroomregeling vereist is. Met een draaimoment van 5 Nm en een AC 100…240 V voeding biedt de LM230A-TP een betrouwbare werking zonder de noodzaak van een externe transformator. Dankzij de aansluitklemmen is de bedrading eenvoudig en snel te realiseren.
Belangrijke kenmerken & voordelen
- Geschikt voor kleinere luchtkleppen – Ideaal voor HVAC-toepassingen tot ca. 1 m²
- Draaimoment van 5 Nm – Betrouwbare en efficiënte bediening
- Voeding: AC 100…240 V – Breed spanningsbereik, geen externe transformator nodig
- Open/dicht & 3-punts besturing – Flexibele regelmogelijkheden
- Looptijd van 150 seconden – Geleidelijke en stabiele luchtklepbediening
- Aansluitklemmen – Voor een eenvoudige en snelle elektrische aansluiting
- Beschermingsgraad IP54 – Bestand tegen stof en spatwater
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC 100…240 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen (in bedrijf) | 4 W |
| Draaimoment motor | 5 Nm |
| Bewegingsrichting | Open/dicht & 3-punts |
| Looptijd motor | 150 s / 90° |
| Aansluiting | Aansluitklemmen |
| Beschermingsgraad | IP54 |
| Omgevingstemperatuur | -30…50°C |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LM230A-TP volgens de handleiding en sluit de AC 100…240 V voeding correct aan. Maak gebruik van de aansluitklemmen voor een snelle bedrading.
- Onderhoud: Regelmatige inspectie aanbevolen om een betrouwbare werking te garanderen.
Veelgestelde vragen (FAQ)
Hoe installeer ik de LM230A-TP?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding via de geïntegreerde aansluitklemmen.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LM230A-TP is geschikt voor luchtkleppen tot ca. 1 m², ideaal voor kleine toepassingen.
Wat is de looptijd van de motor?
De motor heeft een looptijd van 150 seconden per 90°, wat zorgt voor een stabiele luchtstroomregeling.
Hoe werken de aansluitklemmen?
De geïntegreerde aansluitklemmen maken een snelle en veilige elektrische verbinding mogelijk zonder extra connectoren.
Kan deze actuator parallel worden aangesloten?
Ja, parallelle aansluiting is mogelijk, mits rekening wordt gehouden met de elektrische belasting.
