Beschrijving
Betrouwbare en nauwkeurige luchtklepregeling

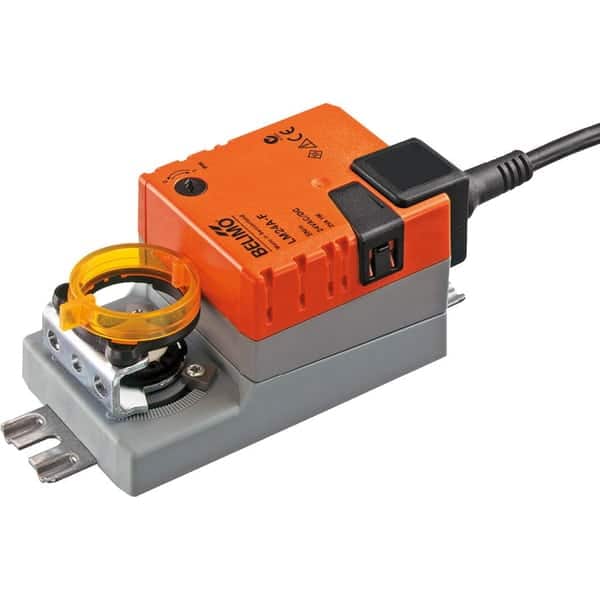

De LM24A-F is een robuuste roterende luchtklepaandrijving met open/dicht en 3-punts besturing. Verder is deze aandrijving speciaal ontworpen voor HVAC-systemen waar een nauwkeurige en efficiënte luchtstroomregeling vereist is. Met een draaimoment van 5 Nm en een AC/DC 24 V voeding biedt de LM24A-F bovendien een stabiele en betrouwbare werking. De vormsluiting 8×8 mm zorgt daardoor dus voor een stevige en directe koppeling met de luchtklep.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 1 m² – Ideaal voor kleinere HVAC-toepassingen
- Open/dicht & 3-punts besturing – Flexibele regelmogelijkheden
- Draaimoment van 5 Nm – Betrouwbare en krachtige werking
- Voeding: AC/DC 24 V – Laagspanningsoptie voor diverse toepassingen
- Looptijd van 150 seconden – Geleidelijke en stabiele luchtklepbediening
- Vormsluiting 8×8 mm – Directe en stevige verbinding met de klepas
- Beschermingsgraad IP54 – Bestand tegen stof en spatwater
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen (in bedrijf) | 4 W |
| Draaimoment motor | 5 Nm |
| Bewegingsrichting | Open/dicht & 3-punts |
| Looptijd motor | 150 s / 90° |
| Aansluiting klepas | Vormsluiting 8×8 mm |
| Beschermingsgraad | IP54 |
| Omgevingstemperatuur | -30…50°C |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LM24A-F volgens de handleiding en sluit de AC/DC 24 V voeding correct aan. Zorg voor een juiste bevestiging op de 8×8 mm klepas.
- Onderhoud: Regelmatige inspectie aanbevolen om een betrouwbare werking te garanderen.
Veelgestelde vragen (FAQ)
Hoe installeer ik de LM24A-F?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en montage op de klepas (8×8 mm).
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LM24A-F is geschikt voor luchtkleppen tot ca. 1 m², ideaal voor kleine tot middelgrote toepassingen.
Wat is het voordeel van de vormsluiting 8×8 mm?
Dankzij de vormsluiting is er een stevige en directe verbinding met de klepas gegarandeerd, zonder extra adapters.
Hoe werkt de 3-punts besturing?
Bij een 3-punts aansturing is de aandrijving in stappen tussen volledig open en volledig gesloten aanstuurbaar voor meer flexibiliteit.
Kan deze actuator parallel worden aangesloten?
Ja, parallelle aansluiting is mogelijk, mits rekening wordt gehouden met de elektrische belasting.
