Beschrijving
Nauwkeurige regeling voor optimale ventilatieprestaties

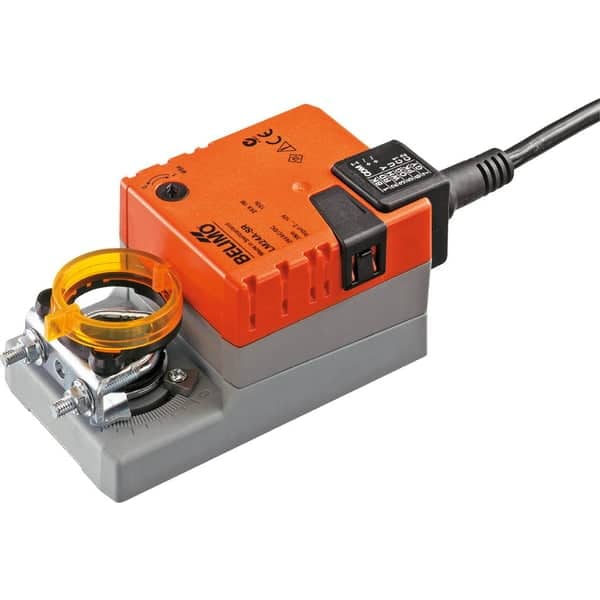

De Belimo LM24A-SR is een compacte roterende modulerende luchtklepaandrijving, ontworpen voor een nauwkeurige en efficiënte regeling van luchtkleppen in technische gebouwinstallaties. Met een draaimoment van 5 Nm en een AC/DC 24 V voeding biedt deze aandrijving een stabiele en flexibele oplossing voor kleppen tot 1 m².
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 1 m² – Compacte en efficiënte oplossing
- Krachtig draaimoment van 5 Nm – Betrouwbare en stabiele bediening
- Flexibele voedingsopties – Werkt op AC/DC 24 V
- Modulerende aansturing (2-10 V) – Nauwkeurige regeling voor optimale prestaties
- Standterugkoppeling (2-10 V) – Directe feedback voor efficiënte monitoring
- Handmatige bediening – Vergrendelbare handsteel voor extra controle
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Spanning | AC/DC 24 V |
| Opgenomen vermogen (lopend) | 1 W |
| Opgenomen vermogen (houdstand) | 0.4 W |
| Verbruik dimensionering | 2 VA |
| Aansluiting voeding & regeling | Kabel 1 m, 4x 0.75 mm² |
| Aansturing | DC 2…10 V |
| Bewegingsrichting motor | Selecteerbaar met schakelaar 0/1 |
| Draaimoment | 5 Nm |
| Handinstelling | Met drukknop, vergrendelbaar |
| Draaihoek | 95° |
| Motorlooptijd | 150 s / 90° |
| Asverbinding | Universele klembok 6…20 mm |
| Beschermingsklasse | IP54 |
| Beschermingsgraad (NEMA) | NEMA 2 |
| Type behuizing | UL Enclosure Type 2 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de LM24A-SR volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
- Hoe installeer ik de LM24A-SR?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels.
- Voor welke luchtklepgroottes is deze aandrijving geschikt?
De LM24A-SR is ontworpen voor luchtkleppen tot ca. 1 m².
- Welke aansturingsopties ondersteunt dit model?
De LM24A-SR werkt op AC/DC 24 V en ondersteunt een modulerende aansturing van 2-10 V, inclusief standterugkoppeling (2-10 V).
- Wat is de looptijd van de motor?
De looptijd bedraagt 150 seconden per 90° draaihoek, wat zorgt voor een stabiele en nauwkeurige regeling.
