Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

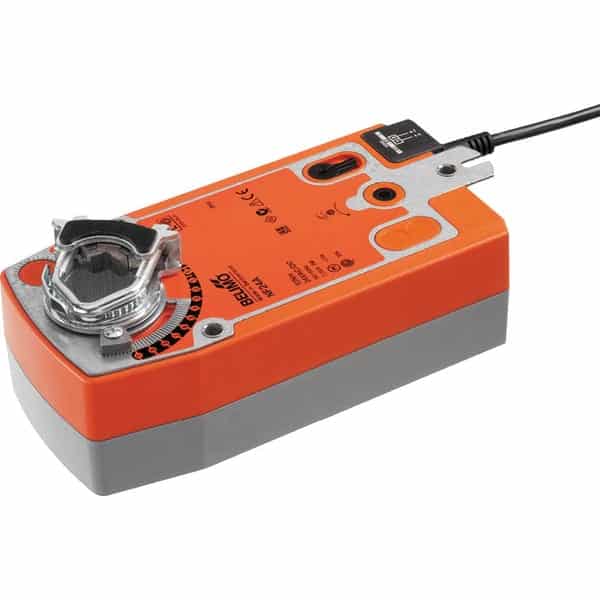

De NF24A is een robuuste roterende luchtklepaandrijving met open/dicht regeling, ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomcontrole vereisen. Met een koppel van 10 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. De bedrijfsveilige functie zorgt ervoor dat de klep automatisch terugkeert naar de veilige positie bij stroomuitval.
Dankzij de open/dicht werking schakelt de klep tussen volledig open en volledig gesloten voor optimale controle.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 2 m² – Ideaal voor HVAC-systemen
- Open/dicht besturing – Voor een eenvoudige en betrouwbare klepregeling
- Krachtig draaimoment van 10 Nm – Geschikt voor grotere luchtkleppen
- Voeding op AC/DC 24 V – Flexibel inzetbaar in diverse installaties
- Handmatige bediening – Vergrendelbare drukknop voor extra controle
- Looptijd van 75 seconden – Voor een snelle en efficiënte werking
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor binnen- en buitentoepassingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Spanning | AC/DC 24 V |
| Opgenomen vermogen (lopend) | 3 W |
| Opgenomen vermogen (houdstand) | 0,5 W |
| Verbruik dimensionering | 6 VA |
| Aansluiting voeding | Kabel 1 m, 3 x 0,75 mm² |
| Draaimoment | 10 Nm |
| Aansturing | Open/dicht |
| Handinstelling | Met drukknop, vergrendelbaar |
| Draaihoek | Max. 95° |
| Motorlooptijd | 75 s / 90° |
| Asverbinding | Universele klembok 10…20 mm |
| Beschermingsklasse | IP54 |
| Beschermingsgraad (NEMA) | NEMA 2 |
| Type behuizing | UL Enclosure Type 2 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
• Installatie: Monteer de NF24A volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
• Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de NF24A?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De NF24A is ontworpen voor luchtkleppen tot ca. 2 m²
Wat is de looptijd van de motor?
De motor heeft een looptijd van 75 seconden per 90°, wat zorgt voor een snelle werking.
Is de NF24A geschikt voor buitengebruik?
Dankzij de IP54-bescherming is de unit spatwaterdicht en geschikt voor veeleisende omgevingen.
