Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

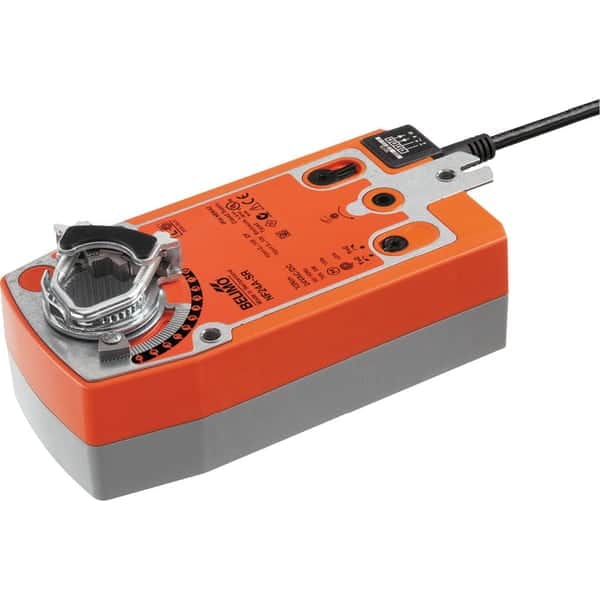

De Belimo NF24A-SR is een robuuste roterende luchtklepaandrijving met modulerende aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en nauwkeurige luchtstroomregeling vereisen. Met een draaimoment van 10 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Bovendien zorgt de modulerende besturing (2…10 V) voor een nauwkeurige positionering van de luchtklep.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 2 m² – Ideaal voor middelgrote tot grote HVAC-toepassingen
- Modulerende besturing 2…10 V – Nauwkeurige regeling van de luchtstroom
- Krachtig draaimoment van 10 Nm – Stabiele en efficiënte bediening
- Voeding op AC/DC 24 V – Flexibele spanningsinvoer zonder externe transformator
- Handmatige bediening – Voorzien van handkruk en vergrendelingsschakelaar voor extra controle
- Looptijd van 150 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 3,5 W |
| Opgenomen vermogen (in rust) | 2,5 W |
| Vermogen voor bekabeling | 5,5 VA |
| Bedrijfsbereik Y | 2…10 V |
| Ingangsimpedantie | 100 kΩ |
| Positieterugmelding U | 2…10 V |
| Positienauwkeurigheid | ±5% |
| Bewegingsrichting motor | Selecteerbaar met schakelaar L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Met handkruk en vergrendelingsschakelaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Aanpasbaar vanaf 33% in stappen van 2,5% (met mechanische eindstop) |
| Looptijd motor | 150 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 40 dB(A) |
| Mechanische interface | Universele as-klem 10…25,4 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | III, Safety Extra-Low Voltage (SELV) |
| Beschermingsgraad IEC/EN | IP54 |
| Beschermingsgraad NEMA/UL | NEMA 2 |
| Type behuizing UL | UL Enclosure Type 2 |
| EMC | CE volgens 2014/30/EU |
| Laagspanningsrichtlijn | CE volgens 2014/35/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de NF24A-SR volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de NF24A-SR?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De NF24A-SR is ontworpen voor luchtkleppen tot ca. 2 m², ideaal voor middelgrote tot grote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 150 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
Kan deze actuator parallel worden aangesloten?
Ja, de NF24A-SR kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
