Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

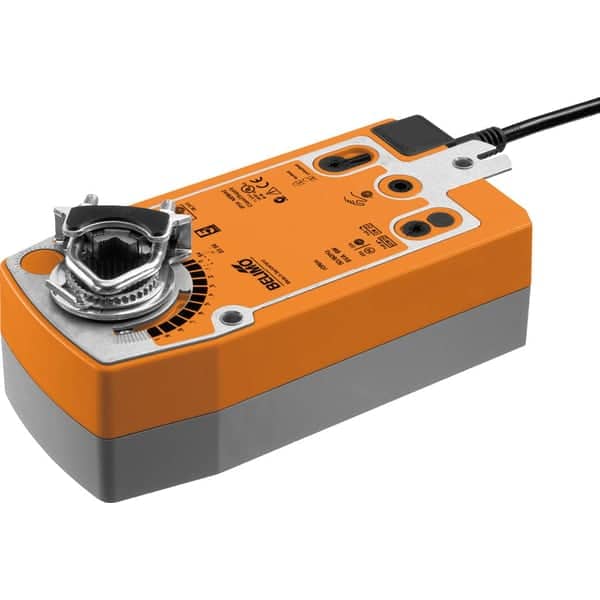

De Belimo NF24A-SZ is een robuuste roterende luchtklepaandrijving met modulerende aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en nauwkeurige luchtstroomregeling vereisen. Met een draaimoment van 10 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 2 m² – Ideaal voor middelgrote tot grote HVAC-toepassingen
- Modulerende besturing 0,5…10 V – Nauwkeurige regeling van de luchtstroom
- Krachtig draaimoment van 10 Nm – Stabiele en efficiënte bediening
- Voeding op AC/DC 24 V – Flexibele spanningsinvoer zonder externe transformator
- Handmatige bediening – Voorzien van handkruk en vergrendelingsschakelaar voor extra controle
- Looptijd van 150 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 3,5 W |
| Opgenomen vermogen (in rust) | 2,5 W |
| Vermogen voor bekabeling | 5,5 VA |
| Aansluiting voeding / regeling | Kabel 1 m, 4x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 10 Nm |
| Draaimoment veiligheidsfunctie | 10 Nm |
| Regelbereik Y | 0,5…10 V |
| Ingangsimpedantie | 100 kΩ |
| Positieterugmelding U | 0,5…10 V |
| Maximale uitgangsstroom positieterugmelding | 0,5 mA |
| Positienauwkeurigheid | ±5% |
| Bewegingsrichting motor | Selecteerbaar met schakelaar L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Met handkruk en vergrendelingsschakelaar |
| Draaihoek | Max. 95° (aanpasbaar vanaf 33% in stappen van 2,5% met mechanische eindstop) |
| Looptijd motor | 150 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 40 dB(A) |
| Mechanische interface | Universele as-klem 10…25,4 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | III, Safety Extra-Low Voltage (SELV) |
| Beschermingsgraad IEC/EN | IP54 |
| Beschermingsgraad NEMA/UL | NEMA 2 |
| Type behuizing UL | Enclosure Type 2 |
| EMC | CE volgens 2014/30/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| UL-goedkeuring | cULus volgens UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
| Omgevingstemperatuur bij opslag | -40…80°C [-40…176°F] |
| Omgevingsvochtigheid | Max. 95% r.v., niet-condenserend |
| Gewicht | 2,0 kg |
Veelgestelde vragen (FAQ)
Hoe installeer ik de NF24A-SZ?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De NF24A-SZ is ontworpen voor luchtkleppen tot ca. 2 m², ideaal voor middelgrote tot grote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 150 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
