Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

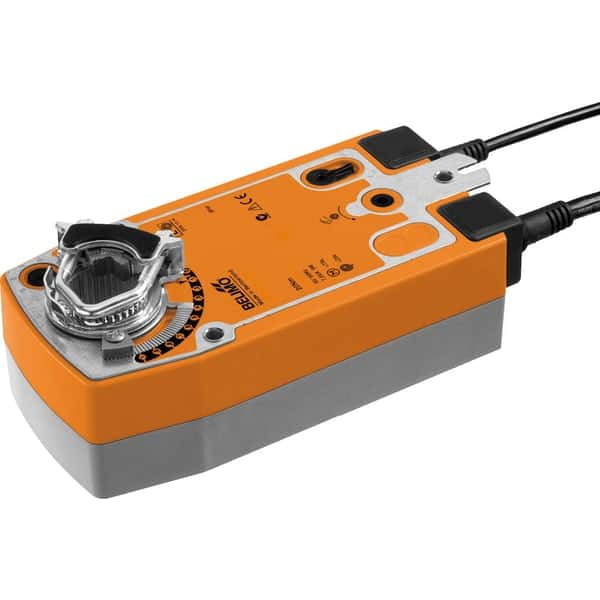

De NF24A-SZ-S2 is een veelzijdige en betrouwbare roterende luchtklepaandrijving met een modulerende aansturing (0.5…10 V), ontworpen voor HVAC-toepassingen waar nauwkeurige regeling en bedrijfsveiligheid van essentieel belang zijn. Met een draaimoment van 10 Nm en een AC/DC 24 V voeding levert deze actuator een stabiele en efficiënte werking. De geïntegreerde veiligheidsfunctie zorgt ervoor dat de luchtklep bij spanningsuitval automatisch terugkeert naar een veilige positie.
Belangrijke kenmerken & voordelen
- Geschikt voor middelgrote luchtkleppen – Ideaal voor HVAC-systemen met gematigde koppelvereisten
- Modulerende besturing (0.5…10 V) – Zorgt voor een precieze regeling van de luchtstroom
- Draaimoment van 10 Nm – Geschikt voor toepassingen met een gemiddelde belasting
- Voeding: AC/DC 24 V – Flexibel inzetbaar binnen laagspanningssystemen
- Looptijd van 150 seconden – Gecontroleerde beweging voor een soepele werking
- Beschermingsgraad IP54 – Beschermd tegen stof en spatwater
- 2 x EPU (Hulpschakelaars) – Biedt extra schakelmogelijkheden voor besturingsintegratie
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen (in bedrijf) | 5 W |
| Draaimoment motor | 10 Nm |
| Bewegingsrichting | Modulerend (0.5…10 V) |
| Looptijd motor | 150 s / 90° |
| Beschermingsgraad | IP54 |
| Omgevingstemperatuur | -30…50°C |
| Hulpschakelaars (EPU) | 2 x EPU |
Eenvoudige installatie & onderhoud
- Installatie: De NF24A-SZ-S2 kan eenvoudig worden gemonteerd volgens de handleiding. Zorg ervoor dat de AC/DC 24 V voeding correct is aangesloten en dat de modulerende besturing correct wordt ingesteld.
- Onderhoud: Periodieke inspectie en preventief onderhoud zijn aanbevolen om een langdurige en storingsvrije werking te waarborgen.
Veelgestelde vragen (FAQ)
Hoe installeer ik de NF24A-SZ-S2?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en het modulerende signaal. Controleer of de hulpschakelaars correct zijn ingesteld.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De NF24A-SZ-S2 is geschikt voor middelgrote luchtkleppen en toepassingen met een gemiddelde belasting.
Heeft deze actuator een bedrijfsveilige functie?
Ja, bij spanningsuitval keert de actuator automatisch terug naar de veilige positie om de werking van het systeem te beschermen.
Wat is de looptijd van de motor?
De motor heeft een looptijd van 150 seconden per 90°, waardoor gecontroleerde bewegingen worden gegarandeerd.
Beschikt deze actuator over hulpschakelaars (EPU)?
Ja, deze actuator is uitgerust met 2 x EPU, waardoor extra schakelmogelijkheden beschikbaar zijn voor geavanceerde besturingsintegraties.
