Beschrijving

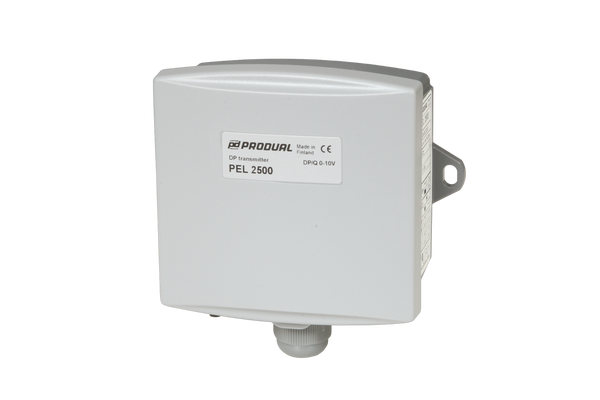

Druktransmitter | PEL2500 (afbeelding PEL2500-N)
PEL2500 is een druktransmitter voor het meten van drukken en drukverschillen in luchtbehandelingssystemen. De drukmeting is temperatuurgecompenseerd op basis van de omgevingstemperatuur. De drukmeting is temperatuurgecompenseerd op basis van de omgevingstemperatuur. Het uitgangssignaal kan worden ingesteld op lineaire differentiële druk of lineaire stroming (volume).
Kenmerken
- Meetbereiken: verschillende opties, inclusief maatwerk
- Nauwkeurigheid: ±3 Pa ±1%
- Automatische nulstelling voor nulpuntverschuiving
- IP-beschermingsklasse: IP54
- Omgevingstemperatuur: 0…45 °C
- Afmetingen: 105 x 102 x 46 mm
Verkrijgbare uitvoeringen
| Artikel | Omschrijving | Artikelnummer | EAN13 |
| PEL 2500 | Druktransmitter | 1131210 | 6419767000743 |
| PEL 2500-N | Druktransmitter met display | 1131211 | 6419767000774 |
| PEL 2500-M | Druktransmitter met Modbus | 1131370 | 6419767001122 |
| PEL 2500-M-N | Druktransmitter met display en Modbus | 1131371 | 6419767001146 |
Technische gegevens PEL2500
| Productnummer | 1131210 |
| Voeding | 24 Vac/dc, < 2 VA |
| Meetbereiken voor differentiële luchtdruk | ±100 Pa, 0…100 Pa, 0…200 Pa, 0…500 Pa, 0…1000 Pa, 0…2000 Pa, 0…2500 Pa, Maatwerk |
| Tijdsconstante | 2 s of *8 s |
| Nauwkeurigheid van luchtdrukmeting | ±3 Pa ±1% van de meting (25 °C) |
| Maximale toegestane druk | 13 kPa |
| Nulstelling | automatisch; elimineert regelmatig de mogelijke nulpuntverschuiving |
| Voltage-uitgang | 0…10 V / 2…10 V / 0…5 V |
| IP-beschermingsklasse | IP54 |
| Opmerking bij IP-beschermingsklasse | kabel naar beneden |
| Kabelinvoer | M16 |
| Omgevingstemperatuur | 0…45 °C |
| Omgevingsvochtigheid | 0…95 %rH |
| Productafmetingen | 105 x 102 x 46 mm |
| Montage | met schroeven, externe bevestigingspunten |
| EAN13 | 6419767000743 |
