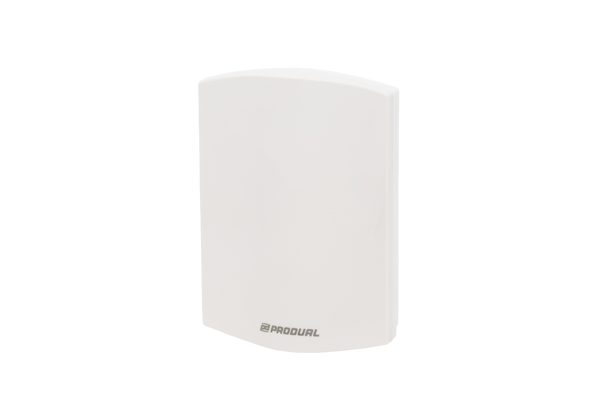

CO2, temperatuur en vochtigheidtransmitter | RCD-BAC
RCD-BAC transmitters detecteren koolstofdioxide, temperatuur en luchtvochtigheid in droge binnenruimtes en beschikken over een ingebouwde BACnet MS/TP-communicatie-interface. De CO₂-sensor kalibreert automatisch zijn meting. De RCD-BAC sensoren geven lineaire 0..10V signaaluitgangen door die de CO₂-concentratie en andere metingen weergeven. Gebruikers kunnen de sensoren toepassen voor vraaggestuurde ventilatie in gebouwen.
Je kunt de RCD-BAC transmitters installeren op een wandoppervlak of in een wandmontagedoos in een droge binnenomgeving. Produal levert de RCD sensoren met verschillende opties, zoals een display, actieve setpoint, extra resistieve/digitale ingangen, aanwezigheidsdetectie, luxniveau, 0..10Vdc meting en passieve resistieve sensorelementen.
De RCD-BAC transmitters integreren lokale metingen via een extra resistieve en digitale ingang, zoals raamcontacten of externe temperatuursensoren.
De RCD-BAC transmitters functioneren ook als CO₂-, temperatuur-, lichtniveau- of luchtvochtigheidsregelaars en bieden meet- en regeloplossingen in één behuizing. Ze bieden ook maximale vraagregeling voor ventilatiesystemen.
Kenmerken
- Ontworpen voor het meten en regelen van CO₂-concentratie en temperatuur in binnenruimtes.
- Automatische kalibratie van de CO₂-sensor voor nauwkeurige en betrouwbare metingen.
- Beschikt over BACnet MS/TP-communicatie, waardoor integratie in gebouwautomatiseringssystemen mogelijk is.
- Lineaire 0..10V signaaluitgangen voor CO₂-concentratie en andere metingen.
- Geschikt voor vraaggestuurde ventilatie in gebouwen.
- Kan worden geïnstalleerd op een wandoppervlak of in een wandmontagedoos.
- Beschikbaar met extra opties, zoals display, actieve setpoint, aanwezigheidsdetectie, luxniveaumeting, en passieve resistieve sensorelementen.
- Heeft extra resistieve en digitale ingangen voor het integreren van lokale metingen, zoals raamcontacten of externe temperatuursensoren.
- Kan fungeren als controller voor CO₂, temperatuur, lichtniveau of luchtvochtigheid.
- Biedt maximale vraagregeling voor ventilatiesystemen, wat zorgt voor efficiënte luchtbehandeling.
Verschillen RCD-BAC, RRH-BAC en de RTE-BAC
Meten en regelen
- RCD-BAC: Meet CO₂, temperatuur en optioneel luchtvochtigheid. Het kan gebruikt worden voor vraaggestuurde ventilatie en heeft CO₂, temperatuur, en luchtvochtigheidsregeling, samen met een ingebouwde zelfkalibratie voor de CO₂-sensor.
- RRH-BAC: Meet zowel temperatuur als luchtvochtigheid. Dit apparaat is ideaal voor klimaatregeling in ruimtes waar zowel de temperatuur als de luchtvochtigheid nauwkeurig moeten worden beheerd.
- RTE-BAC: Meet alleen temperatuur. Het apparaat is een eenvoudige kamertemperatuurtransmitter, zonder luchtvochtigheids- of CO₂-metingen.
Ingangen en uitgangen
- RCD-BAC: Beschikt over lineaire 0..10V-uitgangen die betrekking hebben op CO₂-concentratie en andere metingen. Het heeft resistieve en digitale ingangen voor integratie van lokale metingen, zoals raamcontacten of externe sensoren.
- RRH-BAC: Heeft ingebouwde resistieve en digitale ingangen voor lokale metingen, zoals raamcontacten of externe sensoren, en biedt twee digitale uitgangen.
- RTE-BAC: Heeft de optie voor ingangen/uitgangen, maar is eenvoudiger dan de RCD-BAC en RRH-BAC wat betreft functionaliteit.
Communicatie
- Alle drie ondersteunen BACnet MS/TP-communicatie via een RS-485-kanaal, wat betekent dat ze kunnen communiceren binnen een BACnet-gebaseerd gebouwautomatiseringssysteem.
Technische gegevens RCD-BAC
| Productnummer | 6041900000 |
| Communicatie | BACnet MS/TP |
| Extra functies | Geen |
| Voeding | 24 Vac/dc, < 1 VA |
| CO₂-meetbereik | 0…5000 ppm |
| CO₂-meetnauwkeurigheid | typ. ±50 ppm +3 % van de waarde (25 °C) |
| Temperatuurmeetbereik | 0…50 °C |
| Temperatuurmeetnauwkeurigheid | ±0.5 °C (25 °C) |
| IP-beschermingsklasse | IP20 |
| Omgevingstemperatuur | 0…50 °C |
| Omgevingsvochtigheid | 0…95 %rH |
| Productafmetingen | 86 x 120 x 29 mm |
| Montage | op de wand of op een inbouwdoos (60 mm gatafstand) |
| Materialen | ABS kunststof, zelfdovend |
Verkrijgbare varianten RCD-BAC
| TYPE | 0 | 1 | 2 | 3 | 4 | 5 | 6 | |||
| 0 | BACnet ruimtetransmitter | 6041 | ||||||||
| 1 | Apparaattype | CO2 ruimtetransmitter, 3AO, 2DO, 1RI, 1DI | RCD-BAC | 9 | ||||||
| CO2 en vochtigheidstransmitter, 3AO, 2DO, 1RI, 1DI | RCD-BAC-RH | B | ||||||||
| 2 | Display | Geen display | 0 | |||||||

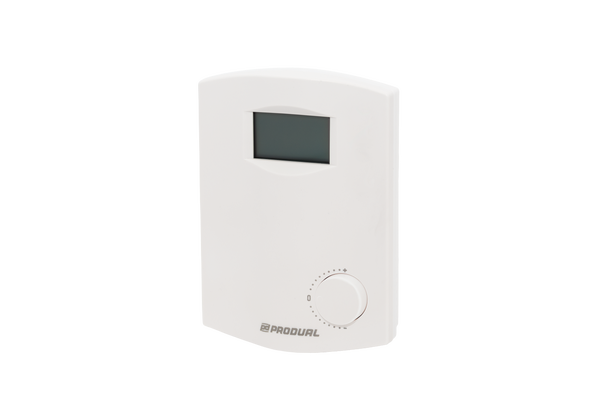

| Display | -LCD | 1 | ||||||||
| Rood, geel en groene indicatielampjes | -AL | 2 | ||||||||
| 3 | Setpoint knop / PIR | Geen setpoint of PIT | 0 | |||||||
| Actieve setpoint knop | -SP | 1 | ||||||||
| Passieve setpoint knop | -SPR | 2 | ||||||||

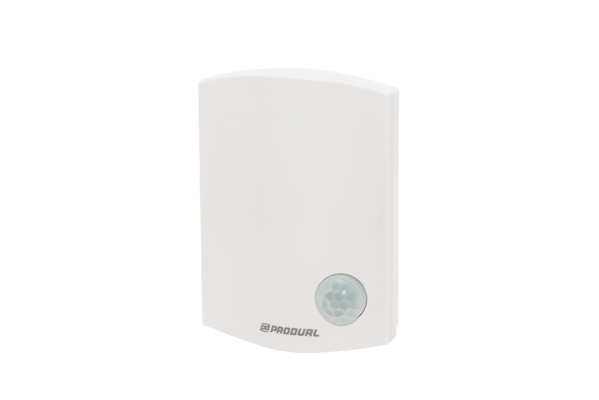

| Aanwezigheidsdetectie en lichtniveausensor | -LL | 3 | ||||||||
| 4 | Drukknoppen | Geen drukknoppen | 0 | |||||||
| Een drukknop | -PB | 1 | ||||||||
| Twee drukknoppen | -PB2 | 2 | ||||||||
| Drie drukknoppen | -PB3 | 3 | ||||||||
| Vier drukknoppen | -PB4 | 4 | ||||||||
| Drukknoppen voor setpoint | -SPB | 5 | ||||||||
| Drukknoppen voor setpoint en een drukknop | -SPB-PB | 6 | ||||||||
| Drukknoppen voor setpoint en twee drukknoppen | -SPB-PB2 | 7 | ||||||||
| 5 | Ingangen / uitgangen | Geen ingangen / uitgangen | 0 | |||||||
| Tweede digitale ingang | -DI2 | 1 | ||||||||
| Tweede resistieve ingang (niet beschikbaar met SP/SPR opties) | -RI2 | 2 | ||||||||
| Tweede digitale ingang en tweede resistieve ingang (niet beschikbaar met SP/SPR opties) | DI2-RI2 | 3 | ||||||||
| Twee 0…10 Vdc ingangen (vervangt resistieve ingang, niet beschikbaar met SP/SPR opties) | -AI | 5 | ||||||||
| Tweede digitale ingang en twee 0…10 Vdc ingangen (vervangt resistieve ingang, niet beschikbaar met SP/SPR opties) | -DI2-AI | 6 | ||||||||
| Passieve temperatuursensor (NTC 10) | -TE-NTC10 | 7 | ||||||||
| Tweede digitale ingang en passieve temperatuursensor (NTC 10) | -DI2-TE-NTC10 | 8 | ||||||||
| 6 | Kleur behuizing | Wit (RAL9010) | 0 | |||||||
| Antracietgrijs | -GR | B | ||||||||
