Beschrijving

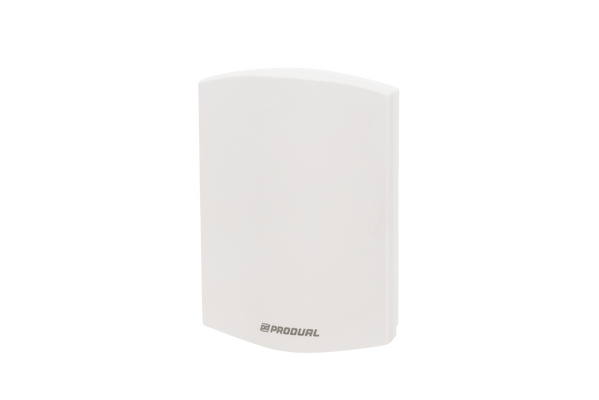

Ruimtetemperatuurtransmitter | RTE-BAC (afbeelding RTE-BAC-LCD)
RTE-BAC transmitters zijn ontworpen voor het meten en regelen van de temperatuur in droge ruimten. De transmitters hebben ingebouwde ééntraps regelkringen voor verwarming/koeling. De transmitters beschikken over een RS-485-kanaal voor BACnet MS/TP-communicatie. De ingangen en uitgangen van de transmitter kunnen ook vanuit het BACnet-netwerk worden aangestuurd, waardoor het apparaat effectief als een I/O-module functioneert.
De RTE-BAC sensor bevat een ingebouwde resistieve en een digitale ingang voor het integreren van lokale metingen, zoals raamcontacten of externe temperatuursensoren. De sensor heeft ook twee ingebouwde digitale uitgangen.
Kenmerken
- Temperatuurmeting en regeling: Ontworpen om de temperatuur in droge ruimtes te meten en te regelen.
- Ingebouwde regeling: Voorzien van een enkeltraps verwarmings-/koelingsregelkring voor autonome temperatuurregeling.
- Ingangen en uitgangen:
- Ingebouwde resistieve en digitale ingangen voor het integreren van externe sensoren zoals raamcontacten of externe temperatuursensoren.
- Twee ingebouwde digitale uitgangen.
- BACnet MS/TP communicatie: Beschikt over een RS-485 communicatiekanaal voor BACnet MS/TP, waardoor integratie in gebouwbeheersystemen mogelijk is.
- I/O-module functionaliteit: De ingangen en uitgangen van de RTE-BAC kunnen vanaf het BACnet-netwerk worden aangestuurd, waardoor het apparaat ook als een I/O-module functioneert.
Technische gegevens RTE-BAC
| Productnummer | 6041M00000 |
| Communicatie | BACnet MS/TP |
| Aanvullende functies | Geen |
| Voeding | 24 Vac/dc, < 1 VA |
| Temperatuur meetbereik | 0…50 °C |
| Temperatuur meetnauwkeurigheid | ±0,5 °C (25 °C) |
| IP-beschermingsklasse | IP20 |
| Omgevingstemperatuur | 0…50 °C |
| Omgevingsvochtigheid | 0…95 %rH |
| Productafmetingen | 86 x 120 x 29 mm |
| Montage | Op de wand of op een inbouwdoos (60 mm boorafstand) |
| Materialen | ABS-plastic, zelfdovend |
U kunt uit onderstaande tabel het door u gewenste type samenstellen. Voorbeeld u wilt een regelaar met LCD display, 2 drukknoppen en een 2e uitgang besteld u: RTE-BAC-LCD-PB2-DI2
Verkrijgbare uitvoeringen
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | ||||
| 0 | BACnet room temperature transmitter 3AO, 2DO, 1RI, 1DI | 6401 | ||||||||
| 1 | Aparaat | Ruimtetemperatuurtransmitter | RTE-BAC | M | ||||||
| 2 | Display | Geen display | 0 | |||||||
| Display | -LCD | 1 | ||||||||
| Rood, geel en groen indicatielicht | -AL | 2 | ||||||||
| 3 | Setpoint knop / PIR | Geen setpoint knop of PIR | 0 | |||||||
| Actieve setpoint knop | -SP | 1 | ||||||||
| Passieve setpoint knop | -SPR | 2 | ||||||||
| Aanwezigheidsdetectie en lichtniveausensor (RI1 niet beschikbaar) | -LL | 3 | ||||||||
| 4 | Drukknoppen | Geen drukknoppen | 0 | |||||||
| Een drukknop | -PB | 1 | ||||||||
| Twee drukknoppen | -PB2 | 2 | ||||||||
| Drie drukknoppen | -PB3 | 3 | ||||||||
| Vier drukknoppen | -PB4 | 4 | ||||||||
| Drukknoppen voor setpoint | -SPB | 5 | ||||||||
| Drukknoppen voor setpoint en een drukknop | -SPB-PB | 6 | ||||||||
| Drukknoppen voor setpoint en twee drukknoppen | -SPB-PB2 | 7 | ||||||||
| 5 | Ingangen / uitgangen | Geen ingangen / uitgangen | 0 | |||||||
| Tweede digitale ingang | -DI2 | 1 | ||||||||
| Tweede resistieve ingang (niet beschikbaar met SP/SPR opties) | -RI2 | 2 | ||||||||
| Tweede digitale ingang en tweede resistieve ingang (niet beschikbaar met SP/SPR opties) | -DI2-RI2 | 3 | ||||||||
| Twee 0…10 V DC ingangen (vervangt resistieve input) | -AI | 5 | ||||||||
| Tweede digitale ingang en twee 0…10 V DC ingangen (vervangt resistieve ingang) | -DI2-AI | 6 | ||||||||
| Passieve temperatuursensor (NTC 10) | -TE-NTC10 | 7 | ||||||||
| Tweede digitale input en passieve temperatuursensor (NTC 10) | -DI2-TE-NTC10 | 8 | ||||||||
| 6 | Kleur behuizing | Wit (RAL 9010) | 0 | |||||||
| Antracietgrijs -GR | -GR | B | ||||||||
