Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

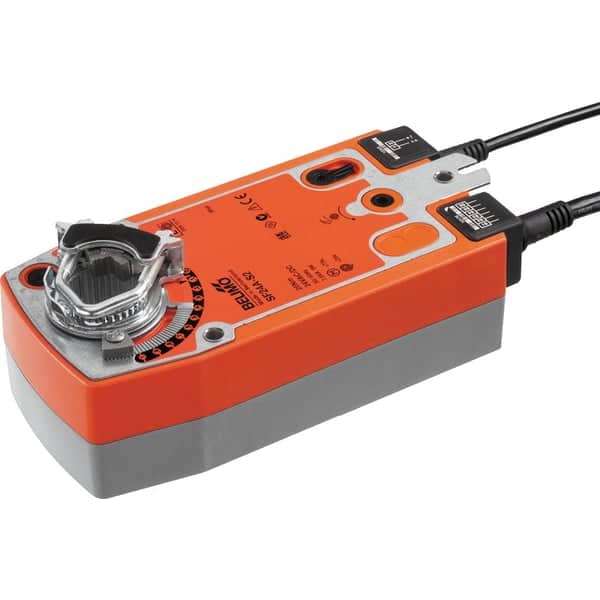

De Belimo SF24A-S2 is een robuuste roterende luchtklepaandrijving met open/dicht-aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 20 Nm en een AC/DC 24 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval. Bovendien beschikt de actuator over 2 geïntegreerde hulpschakelaars (EPU) voor extra controle en signalering.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 4 m² – Ideaal voor middelgrote HVAC-toepassingen
- Open/dicht besturing – Eenvoudige en betrouwbare regeling
- Krachtig draaimoment van 20 Nm – Stabiele en efficiënte bediening
- Flexibele voeding op AC/DC 24 V – Geschikt voor diverse spanningsinvoeren
- Snelle looptijd van 75 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54) – Geschikt voor diverse omgevingen (-30 tot 50°C)
- 2 geïntegreerde hulpschakelaars (EPU) – Voor extra signaalfeedback en veiligheid
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…28,8 V / DC 21,6…28,8 V |
| Opgenomen vermogen (in bedrijf) | 5 W |
| Opgenomen vermogen (in rust) | 2,5 W |
| Vermogen voor bekabeling | 7,5 VA |
| Aansluiting voeding / regeling | Kabel 1 m, 2x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 20 Nm |
| Draaimoment veiligheidsfunctie | 20 Nm |
| Hulpschakelaars | 2 geïntegreerde eindpositie-units (EPU), instelbaar |
| Bewegingsrichting motor | Selecteerbaar door montage L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Met handkruk en vergrendelingsschakelaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Aanpasbaar vanaf 33% in stappen van 2,5% (met mechanische eindstop) |
| Looptijd motor | 75 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 45 dB(A) |
| Mechanische interface | Universele as-klem 10…25,4 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | III, Safety Extra-Low Voltage (SELV) |
| Beschermingsgraad IEC/EN | IP54 |
| Beschermingsgraad NEMA/UL | NEMA 2 |
| EMC | CE volgens 2014/30/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de SF24A-S2 volgens de bijgeleverde handleiding. Sluit de AC/DC 24 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer periodiek een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de SF24A-S2?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De SF24A-S2 is ontworpen voor luchtkleppen tot ca. 4 m², waardoor deze ideaal is voor middelgrote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de geïntegreerde veer automatisch terug naar de vooraf ingestelde veilige positie.
Hoe werken de geïntegreerde hulpschakelaars?
De SF24A-S2 is uitgerust met 2 instelbare hulpschakelaars (EPU) die gebruikt kunnen worden voor signaalfeedback, statusindicatie of als extra beveiliging.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 75 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
Kan deze actuator parallel worden aangesloten?
Ja, de SF24A-S2 kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
