Beschrijving
Precieze regeling en maximale betrouwbaarheid

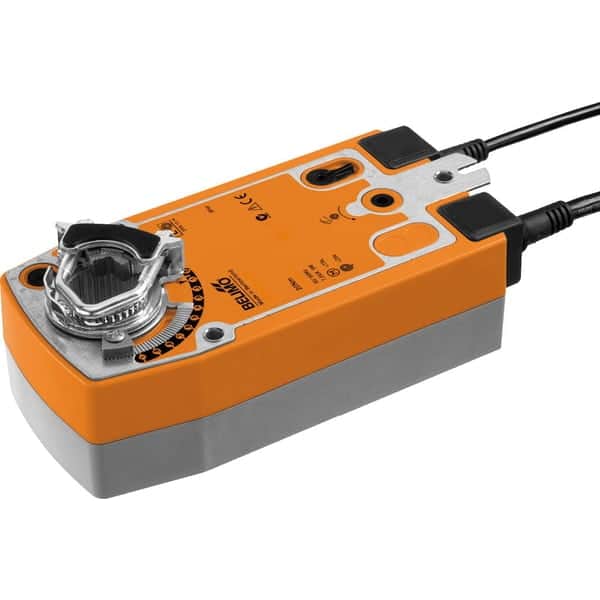

De Belimo SF24A-SZ-S2 is een krachtige en betrouwbare roterende luchtklepaandrijving, ontworpen voor HVAC-systemen die nauwkeurige luchtstroomregeling en een hoge mate van bedrijfszekerheid vereisen. Dankzij de modulerende aansturing (0.5…10 V) past deze actuator zich dynamisch aan de systeemvereisten aan. Met een draaimoment van 20 Nm stuurt hij moeiteloos middelgrote tot grote luchtkleppen aan, terwijl de AC/DC 24 V voeding zorgt voor een flexibele inzetbaarheid in verschillende toepassingen.
Intelligente werking en ingebouwde veiligheid
De actuator biedt een geavanceerde veiligheidsfunctie die de luchtklep automatisch terugzet naar de veilige positie bij spanningsuitval. De looptijd van 150 seconden per 90° zorgt voor een soepele, gecontroleerde beweging en voorkomt schokken in het systeem. Dankzij de twee geïntegreerde hulpschakelaars (EPU) biedt de SF24A-SZ-S2 extra schakelmogelijkheden voor geavanceerde systeemintegraties.
Belangrijkste voordelen
- Modulerende besturing (0.5…10 V) – Precieze regeling voor optimale luchtstroom
- Krachtig draaimoment van 20 Nm – Geschikt voor middelgrote en grote luchtkleppen
- AC/DC 24 V voeding – Breed toepasbaar binnen laagspanningssystemen
- Gecontroleerde looptijd van 150 s – Soepele en efficiënte werking
- IP54-beschermingsgraad – Stof- en spatwaterbestendig voor diverse installaties
- 2 x EPU (hulpschakelaars) – Extra schakelmogelijkheden voor intelligente besturing
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen | 5 W |
| Draaimoment | 20 Nm |
| Bewegingsrichting | Modulerend (0.5…10 V) |
| Looptijd | 150 s / 90° |
| Beschermingsgraad | IP54 |
| Omgevingstemperatuur | -30…50°C |
| Hulpschakelaars (EPU) | 2 x EPU |
Eenvoudige installatie en onderhoud
- Snelle installatie – Eenvoudig te monteren op verschillende HVAC-configuraties
- Veilige aansluiting – Correct aansluiten van de AC/DC 24 V voeding voorkomt storingen
- Minimaal onderhoud – Regelmatige inspectie garandeert een langdurige werking
Veelgestelde vragen (FAQ)
Hoe sluit ik de SF24A-SZ-S2 correct aan?
Sluit de voeding correct aan en configureer de hulpschakelaars volgens de installatiehandleiding.
Welke luchtklepgroottes kan deze actuator aansturen?
Deze actuator is geschikt voor middelgrote en grote luchtkleppen en toepassingen met hogere luchtstromen.
Wat gebeurt er bij een spanningsuitval?
De actuator keert automatisch terug naar de veilige positie, waardoor systeemstoringen worden voorkomen.
Wat is de looptijd van de motor?
De motor werkt met een looptijd van 150 seconden per 90°, wat zorgt voor een gecontroleerde en efficiënte regeling.
Waarom kiezen voor de SF24A-SZ-S2?
Dankzij zijn krachtige prestaties, precieze regeling en intelligente besturingsopties is dit de ideale keuze voor HVAC-toepassingen.
