Beschrijving
Nauwkeurige regeling en bedrijfsveiligheid

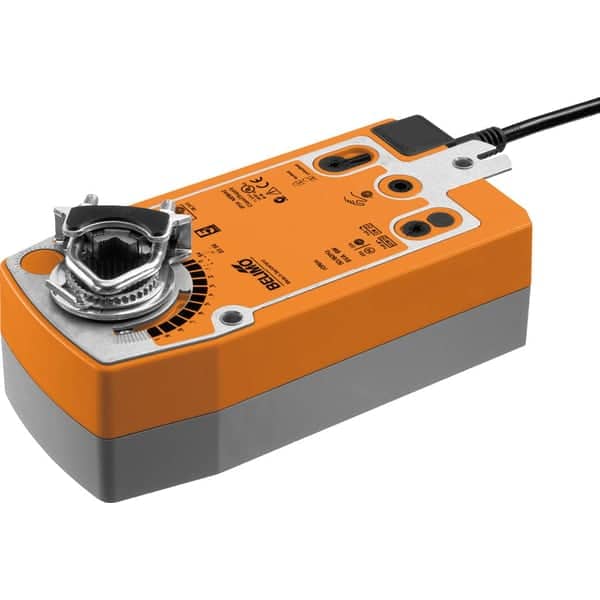

De Belimo SFA is een robuuste roterende luchtklepaandrijving met open/dicht-aansturing, speciaal ontworpen voor HVAC-systemen die een veilige en efficiënte luchtstroomregeling vereisen. Met een draaimoment van 20 Nm en een AC 24…240 V / DC 24…125 V voeding biedt deze actuator een stabiele en betrouwbare werking. Dankzij de geïntegreerde veiligheidsfunctie keert de klep automatisch terug naar de veilige positie bij spanningsuitval.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 4 m² – Ideaal voor middelgrote tot grote HVAC-toepassingen
- Open/dicht besturing – Eenvoudige en betrouwbare regeling
- Krachtig draaimoment van 20 Nm – Stabiele en efficiënte bediening
- Universele voeding op AC 24…240 V / DC 24…125 V – Geschikt voor diverse spanningsinvoeren zonder externe transformator
- Snelle looptijd van 75 seconden – Efficiënte luchtklepaansturing
- Weerbestendige behuizing (IP54) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC 24…240 V / DC 24…125 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Nominaal spanningsbereik | AC 19,2…264 V / DC 21,6…137,5 V |
| Opgenomen vermogen (in bedrijf) | 7 W |
| Opgenomen vermogen (in rust) | 3,5 W |
| Vermogen voor bekabeling | 18 VA |
| Aansluiting voeding / regeling | Kabel 1 m, 2x 0,75 mm² |
| Parallelbedrijf | Ja (rekening houdend met de vermogensgegevens) |
| Draaimoment motor | 20 Nm |
| Draaimoment veiligheidsfunctie | 20 Nm |
| Bewegingsrichting motor | Selecteerbaar door montage L/R |
| Bewegingsrichting veiligheidsfunctie | Selecteerbaar door montage L/R |
| Handmatige bediening | Met handkruk en vergrendelingsschakelaar |
| Draaihoek | Max. 95° |
| Opmerking draaihoek | Kan worden begrensd door instelbare mechanische aanslag |
| Looptijd motor | 75 s / 90° |
| Looptijd veiligheidsfunctie | <20 s bij -20…50°C / <60 s bij -30°C |
| Geluidsniveau motor | 45 dB(A) |
| Mechanische interface | Universele klembok 10…25,4 mm |
| Positie-indicatie | Mechanisch |
| Levensduur | Minimaal 60.000 veiligheidsposities |
| Beschermingsklasse IEC/EN | II, versterkte isolatie |
| Beschermingsgraad IEC/EN | IP54 |
| Beschermingsgraad NEMA/UL | NEMA 2 |
| EMC | CE overeenkomstig 2014/30/EU |
| Laagspanningsrichtlijn | CE overeenkomstig 2014/35/EU |
| Certificering | IEC/EN 60730-1 en IEC/EN 60730-2-14 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud
- Installatie: Monteer de SFA volgens de bijgeleverde handleiding. Sluit de AC 24…240 V / DC 24…125 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer periodiek een visuele inspectie uit.
Veelgestelde vragen (FAQ)
Hoe installeer ik de SFA?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels. Controleer de juiste positionering voor de fail-safe functie.
Voor welke luchtklepgroottes is deze aandrijving geschikt?
De SFA is ontworpen voor luchtkleppen tot ca. 4 m², waardoor deze ideaal is voor middelgrote tot grote HVAC-toepassingen.
Hoe werkt de bedrijfsveilige functie?
Bij spanningsuitval keert de actuator dankzij de fail-safe functie automatisch terug naar de vooraf ingestelde veilige positie.
Wat is de looptijd van de motor en de fail-safe functie?
De motor heeft een looptijd van 75 seconden per 90°. De fail-safe functie keert terug naar de veilige positie in minder dan 20 seconden bij temperaturen tussen -20°C en 50°C.
Kan deze actuator parallel worden aangesloten?
Ja, de SFA kan parallel worden aangesloten. Houd rekening met de vermogensgegevens bij het ontwerpen van de installatie.
