Beschrijving
Nauwkeurige regeling voor optimale ventilatieprestaties

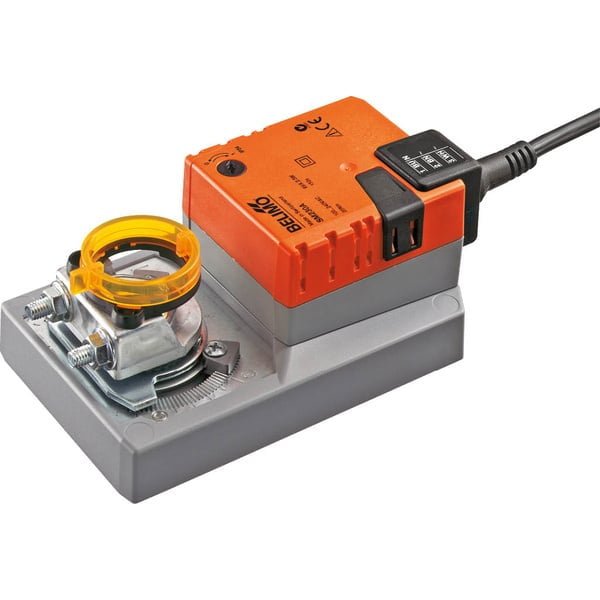

De Belimo SM230A | 230V Luchtklepaandrijving 20 Nm is een robuuste roterende aandrijving, ontworpen voor een efficiënte regeling van luchtkleppen in technische gebouwinstallaties. Met een draaimoment van 20 Nm en een AC 100-240 V voeding biedt deze aandrijving een betrouwbare en krachtige oplossing voor HVAC-systemen.
Belangrijke kenmerken & voordelen
- Geschikt voor luchtkleppen tot ca. 4 m² – Voor uiteenlopende HVAC-toepassingen
- Krachtig draaimoment van 20 Nm – Betrouwbare en stabiele bediening
- Flexibele voedingsopties – Werkt op AC 100-240 V
- Aansturing open/dicht, 3-punts – Voor efficiënte luchtstroomregeling
- Handmatige bediening – Vergrendelbare handsteel voor extra controle
- Weerbestendige behuizing (IP54, NEMA 2) – Geschikt voor diverse omgevingen (-30 tot 50°C)
Technische specificatie SM230A
| Eigenschap | Specificatie |
|---|---|
| Spanning | AC 100-240 V |
| Opgenomen vermogen (lopend) | 2.5 W |
| Opgenomen vermogen (houdstand) | 0.6 W |
| Verbruik dimensionering | 6 VA |
| Aansluiting voeding & regeling | Kabel 1 m, 3x 0.75 mm² |
| Aansturing | open/dicht, 3-punts |
| Bewegingsrichting motor | Selecteerbaar met schakelaar 0 (linksdraaiend) / 1 (rechtsdraaiend) |
| Draaimoment | 20 Nm |
| Handsteel | Met drukknop, vergrendelbaar |
| Draaihoek | 95° |
| Looptijd (motor) | 150 s / 90° |
| Asverbinding | Universele klembok omkeerbaar 10…20 mm |
| Beschermingsklasse | IP54 |
| Beschermingsgraad (NEMA) | NEMA 2 |
| Type behuizing | UL Enclosure Type 2 |
| Omgevingstemperatuur | -30…50°C [-22…122°F] |
Eenvoudige installatie & onderhoud Belimo SM230A | 230V Luchtklepaandrijving 20 Nm
- Installatie: Monteer de SM230A volgens de bijgeleverde handleiding. Sluit de AC 100-240 V voeding correct aan en zorg voor een veilige bekabeling.
- Onderhoud: Controleer regelmatig de werking en behuizing. Houd de unit vrij van stof en vuil en voer jaarlijks een visuele inspectie uit.
Veelgestelde vragen (FAQ)
- Hoe installeer ik de SM230A?
Volg de installatiehandleiding en zorg voor een correcte aansluiting van de voeding en signaalkabels.
- Voor welke luchtklepgroottes is deze aandrijving geschikt?
De SM230A is ontworpen voor luchtkleppen tot ca. 4 m².
- Welke aansturingsopties ondersteunt dit model?
De SM230A werkt op AC 100-240 V en ondersteunt een open/dicht 3-punts aansturing.
- Wat is de looptijd van de motor?
De looptijd bedraagt 150 seconden per 90° draaihoek, wat zorgt voor een stabiele en nauwkeurige regeling.
