Beschrijving
Modulerende roterende aandrijving voor kogelkranen met bedrijfsveilige functie (NC)

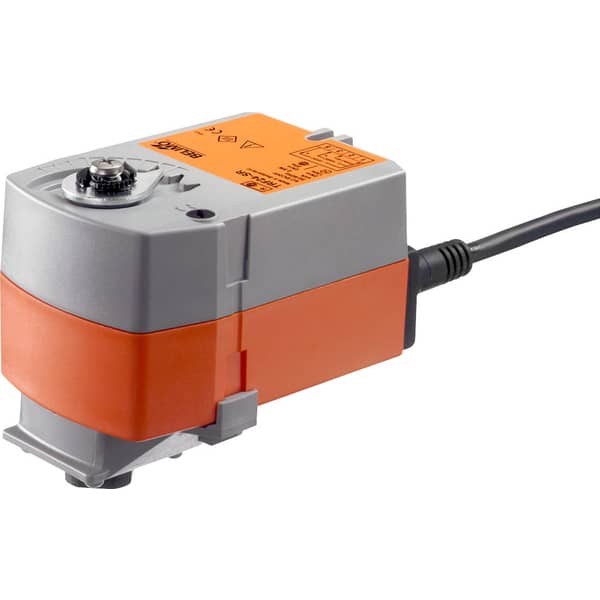

De TRF24-SR is een compacte en betrouwbare roterende aandrijving met een draaimoment van 2.5 Nm, speciaal ontworpen voor het bedienen van kogelkranen in HVAC-systemen. Dankzij de **normaal gesloten (NC) veerretourfunctie** keert de klep automatisch terug naar de veilige positie bij stroomuitval. Deze actuator ondersteunt een **modulerend 2…10 V signaal** voor nauwkeurige regeling en werkt op AC/DC 24 V.
Belangrijke kenmerken en voordelen
- Speciaal ontworpen voor kogelkranen
- Modulerende regeling via 2…10 V signaal
- Bedrijfsveilige functie (NC) keert automatisch terug bij stroomuitval
- Koppel van 2.5 Nm, geschikt voor kleine kogelkranen
- Werkt op AC/DC 24 V voor universele compatibiliteit
- Looptijd van 90 s per 90° voor nauwkeurige regeling
- IP42-bescherming tegen stof en vocht
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Nominale spanning | AC/DC 24 V |
| Nominale spanningsfrequentie | 50/60 Hz |
| Opgenomen vermogen (in bedrijf) | 2.5 W |
| Opgenomen vermogen (in rust) | 1 W |
| Draaimoment (werkend) | 2.5 Nm |
| Draaimoment (veiligheidsfunctie) | 2.5 Nm |
| Besturingssignaal | Modulerend (2…10 V) |
| Looptijd motor | 90 s / 90° |
| Veerretour-tijd | 20 s |
| Toepassing | Geschikt voor kogelkranen |
| Beschermingsgraad | IP42 |
| Omgevingstemperatuur | -30…50°C |
| Geluidsniveau motor | Max. 50 dB(A) |
| Handmatige bediening | Niet beschikbaar |
Eenvoudige installatie en onderhoud
- Directe montage op kogelkranen
- Elektrische aansluiting via modulerend 2…10 V signaal
- Veiligheidsfunctie zorgt voor automatische terugkeer naar gesloten positie (NC)
- Onderhoudsvrij ontwerp voor langdurige werking
Veelgestelde vragen (FAQ)
Hoe werkt de bedrijfsveilige functie (NC)?
Bij stroomuitval keert de actuator automatisch terug naar de gesloten positie dankzij de geïntegreerde veerretour.
Voor welke kogelkranen is de TRF24-SR geschikt?
Deze actuator is ontworpen voor kleine kogelkranen in HVAC-toepassingen.
Kan de TRF24-SR buiten worden gebruikt?
Met een IP42-beschermingsgraad is deze actuator voornamelijk geschikt voor gebruik binnenshuis of in beschermde omgevingen.
