Beschrijving
Inleiding

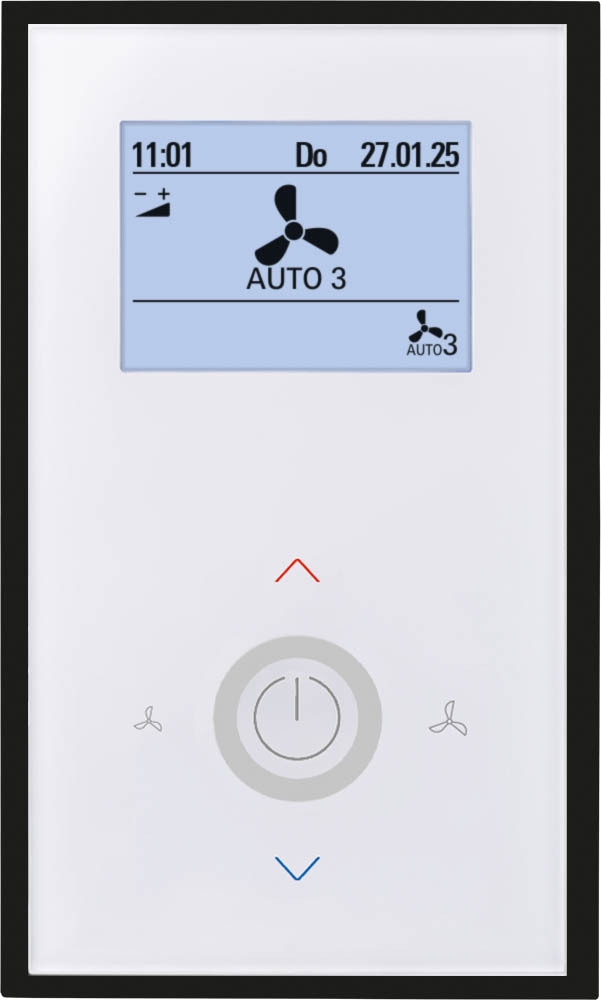

Voor een engineer die een regelcomponent voor een fancoilunit selecteert, zijn overzichtelijke bediening en passende schakelmogelijkheden belangrijke aandachtspunten. De Thermokon JOY Fancoil 5DO Temp combineert ruimtetemperatuurregeling met ventilatorregeling, verwarmen, koelen en change-over. Deze zwarte ruimteregelaar heeft een verlicht LCD-display en vijf capacitieve toetsen. Daarmee kan de gebruiker de temperatuurinstelwaarde en ventilatortrap lokaal aanpassen. De JOY-regelaar is bedoeld voor montage in een standaard EU-inbouwdoos.
Belangrijkste kenmerken
- Regelt een fancoilunit op basis van de gemeten ruimtetemperatuur.
- Ondersteunt verwarmen, koelen en change-over voor lokale klimaatregeling.
- Biedt bediening van ventilatorstanden via afzonderlijke relaiscontacten.
- Maakt aanpassing van temperatuurinstelwaarde en ventilatortrap direct op de regelaar mogelijk.
- Ondersteunt stand-by- en aanwezigheidsdetectie, raam- en deurbewaking en vorstbescherming.
- Combineert een LCD-display met achtergrondverlichting en vijf capacitieve toetsen in een zwarte uitvoering.
- Kan met uConfig worden geconfigureerd voor de gewenste toepassing.
Toepassingen
Deze ruimtetemperatuurregelaar is ontwikkeld voor installaties met fancoilunits waar lokale bediening gewenst is. Denk aan afzonderlijk geregelde ruimten in kantooromgevingen, utiliteitsgebouwen of andere zones met verwarming en koeling. De beschikbare ingangen bieden daarbij mogelijkheden voor een NTC10k of verschillende potentiaalcontacten.
Ook bij renovatie van een bestaande regelinstallatie kan de Thermokon JOY Fancoil 5DO Temp relevant zijn. Controleer dan vooraf de aanwezige bekabeling, de benodigde relaisfuncties, de voeding en de beschikbare inbouwdiepte. Voor een breder overzicht van Thermokon-oplossingen kunt u terecht op de Thermokon-pagina.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 751957 |
| Productnaam | Thermokon JOY Fancoil 5DO Temp zwart | Ruimtetemperatuurregelaars |
| Producttype | ruimtetemperatuurregelaars |
| Productfamilie | JOY |
| Meetwaarde | temperatuur |
| Beschermingsgraad | IP30 |
| Toepassing/type | Fancoil unit, Ruimteregelaar |
| Functies | ventilatorregel relais, verwarming + koeling relais, change-over, geïntegreerde PI- en tweepunts-/driepuntsregelaar, vorstbescherming, raam-/deurbewaking, aanwezigheid |
| Werkende functies | aanpassing van de instelwaarde temperatuur, afstelling van de ventilatortrap, stand-by/aanwezigheidsdetectie |
| Bedieningselementen | 5 capacitieve toetsen |
| Configuratie | uConfig |
| Uitgang schakelcontact | 2x normaal open contact, 1x verwarmen, 1x koelen, belasting max. 500 mA (240 V, Triac), 3x normaal open contact, ventilatorstanden, belasting max. 3 A |
| Ingang | 1x ingang voor NTC10k of potentiaalvrij contact, 1x ingang voor potentiaalcontact (230 V ~), 1x ingang voor potentiaalvrij contact |
| Werkingsbereik temperatuur (°C) | 0..+50 |
| Werkingsbereiken Temperatuur (°C) | 0..+50 |
| Nauwkeurigheid temperatuur | ±1 K (typ. bij 21 °C), in standaard meetbereik |
| Stroomvoorziening | 85..260 V ~ |
| Energieverbruik | max. 2,5 VA (260 V ~) |
| Toon | LCD 60×44 mm, 240×160 px, achtergrondverlichting koud wit |
| Huisvesting | PC, dekking glas |
| Kleur | zwart |
| Aansluiting | schroefklem, max. 1,5 mm², ingangen max. 1,0 mm² |
| Montage | in standaard EU inbouwdoos (Ø=60 mm, min. 45 mm diep) |
| Verpakkingslengte (mm) | 196 |
| Breedte van de verpakking (mm) | 162 |
| Verpakkingshoogte (mm) | 37 |
| Apparaatlengte (mm) | 140 |
| Breedte van het apparaat (mm) | 78 |
| Hoogte van het apparaat (mm) | 35 |
| Gewicht (g) | 195 |
Veelgestelde vragen
Voor welk type installatie is deze regelaar bedoeld?
De regelaar is opgegeven voor toepassing als ruimteregelaar bij een fancoilunit. Hij ondersteunt ventilatorregeling, verwarmen, koelen en change-over.
Hoe bedient een gebruiker de temperatuur en ventilator?
Met de vijf capacitieve toetsen kan de gebruiker de temperatuurinstelwaarde aanpassen en de ventilatortrap afstellen. De actuele bediening vindt plaats via het LCD-display.
Welke functies ondersteunt de JOY Fancoil 5DO Temp naast temperatuurregeling?
De opgegeven functies omvatten onder meer stand-by- en aanwezigheidsdetectie, raam- en deurbewaking en vorstbescherming.
Waarop moet ik letten bij de montage?
De regelaar is bestemd voor een standaard EU-inbouwdoos met een diameter van 60 mm en een minimale diepte van 45 mm. De aansluiting gebeurt met schroefklemmen.
Kan ik deze regelaar in een bestaand systeem vervangen?
Dat hangt af van de bestaande voeding, aansluitingen, ingangen en benodigde regel- en relaisfuncties. Vergelijk deze punten altijd met de huidige regelaar voordat u vervangt. Neem bij twijfel contact op met Betec Controls voor afstemming op uw installatie.
