Beschrijving
Inleiding

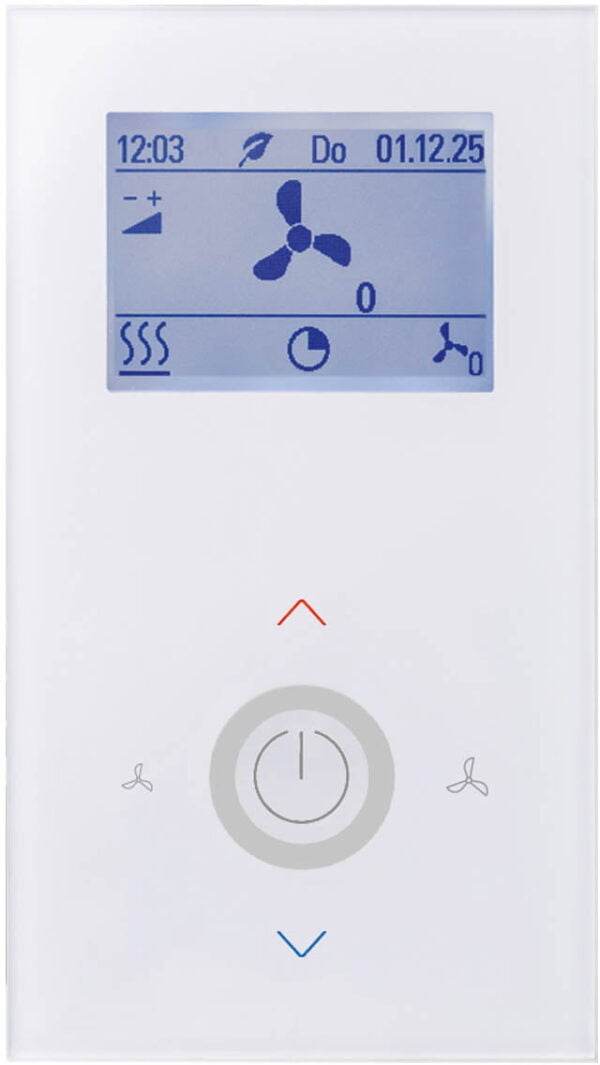

In een utiliteitsgebouw vraagt elke zone om een regeling die meetwaarden en comfortinstellingen logisch samenbrengt. De Thermokon JOY fancoil ruimteregelaar Modbus meet temperatuur en luchtvochtigheid en is ontwikkeld voor de aansturing van fancoil units. Dankzij de RS485 Modbus-interface wisselt de regelaar gegevens uit met een gebouwbeheersysteem. Lokale gebruikers bedienen functies met vijf capacitieve toetsen en lezen informatie af op het verlichte LCD-scherm.
Deze witte JOY-regelaar verenigt ventilatorregeling, verwarmings- en koelfuncties en aanwezige regelopties in één ruimteapparaat. Daardoor is hij interessant voor installaties waar lokale klimaatregeling én centrale integratie gewenst zijn.
Belangrijkste kenmerken
- Meet temperatuur en luchtvochtigheid voor een beter afgestemde ruimteregeling.
- Communiceert via Modbus RTU over RS485 met een geschikt gebouwbeheersysteem.
- Ondersteunt ventilatorregeling via relais en 0..10 V voor fancoil toepassingen.
- Biedt functies voor verwarmen, koelen, change-over en ventielaandrijvingen.
- Maakt lokale aanpassing van de temperatuurinstelwaarde en ventilatortrap mogelijk.
- Ondersteunt onder meer aanwezigheid, raam- en deurbewaking en vorstbescherming.
Toepassingen
De regelaar is bedoeld voor ruimten met een fancoil unit, zoals kantoren, onderwijsruimten en andere utiliteitszones. Hij past in projecten waar afzonderlijke ruimtes eigen comfortinstellingen nodig hebben, terwijl de technische installatie via Modbus bereikbaar moet blijven.
Ook bij een installatie met verwarmen en koelen biedt de JOY-serie relevante regelmogelijkheden. De ingangen kunnen worden ingezet voor contacten of een NTC10k, afhankelijk van de uitvoering van de installatie. Montage vindt plaats in een standaard EU-inbouwdoos.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 796866 |
| Productnaam | Thermokon JOY Fancoil EC AO2DO temp_rH RS485 Modbus wit | Ruimtetemperatuurregelaars |
| Producttype | ruimtetemperatuurregelaars |
| Productfamilie | JOY |
| Meetwaarde | temperatuur, luchtvochtigheid |
| Interface | Modbus |
| Beschermingsgraad | IP30 |
| Toepassing/type | Fancoil unit, Ruimteregelaar |
| Functies | hardware-uitgangen, ventilatorregel relais, ventilatorregel 0..10 V, verwarming + koeling relais, verwarming + koeling 0..10 V, regeling 6-wegklep, regeling ventielaandrijvingen SAB, Fancoil unit, change-over, geïntegreerde PI-regelaar, geïntegreerde PI- en tweepuntsregelaar, geïntegreerde PI- en tweepunts-/driepuntsregelaar, vorstbescherming, raam-/deurbewaking, aanwezigheid, MSG-server voor de 2e zone |
| Werkende functies | aanpassing van de instelwaarde temperatuur, afstelling van de ventilatortrap, stand-by/aanwezigheidsdetectie |
| Bedieningselementen | 5 capacitieve toetsen |
| Uitgang schakelcontact | 2x normaal open contact, 1x verwarmen, 1x koelen, belasting max. 500 mA (240 V, Triac), 3x normaal open contact, ventilatorstanden, belasting max. 3 A |
| Ingang | 1x ingang voor NTC10k of potentiaalvrij contact, 1x ingang voor potentiaalcontact (230 V ~), 1x ingang voor potentiaalcontact (24V), 1x ingang voor potentiaalvrij contact, 2x ingang voor potentiaalvrij contact |
| Gegevensoverdracht | 20 kanalen voor afzender, ontvanger of message-server, RTU, halfduplex, baudrate 9.600, 19.200, 38.400 of 57.600, pariteit: geen (2 stopbits), even of oneven (1 stopbit) |
| Werkingsbereik temperatuur (°C) | 0..+50 |
| Nauwkeurigheid temperatuur | ±1 K (typ. bij 21 °C), in standaard meetbereik |
| Stroomvoorziening | 24 V = (±10%) SELV, 24 V ~ (±10%) SELV, 85..260 V ~ |
| Energieverbruik | typ. 2,5 W (24 V =), max. 2,5 VA (260 V ~), max. 3 VA (260 V ~) |
| Toon | LCD 60×44 mm, 240×160 px, achtergrondverlichting koud wit |
| Huisvesting | PC, dekking glas |
| Kleur | wit, zwart |
| Aansluiting | schroefklem, max. 1,5 mm², ingangen max. 1,0 mm² |
| Montage | in standaard EU inbouwdoos (Ø=60 mm, min. 45 mm diep) |
| Verpakkingslengte (mm) | 196 |
| Breedte van de verpakking (mm) | 162 |
| Verpakkingshoogte (mm) | 37 |
| Apparaatlengte (mm) | 140 |
| Breedte van het apparaat (mm) | 78 |
| Hoogte van het apparaat (mm) | 35 |
| Gewicht (g) | 195 |
Veelgestelde vragen
Welke waarden registreert deze JOY-regelaar?
Dit model meet temperatuur en luchtvochtigheid in de ruimte.
Kan deze regelaar communiceren met een gebouwbeheersysteem?
Ja. De Thermokon JOY fancoil ruimteregelaar Modbus gebruikt Modbus RTU via RS485 voor gegevensoverdracht.
Is deze uitvoering geschikt voor een fancoil unit?
Ja. Fancoil unit en ruimteregelaar zijn expliciet als toepassing vermeld. De functies omvatten onder andere ventilatorregeling.
Hoe bedient een gebruiker de regelaar in de ruimte?
De bediening gebeurt met vijf capacitieve toetsen. De temperatuurinstelwaarde en ventilatortrap kunnen worden aangepast.
Waar wordt het apparaat gemonteerd?
De regelaar is ontworpen voor montage in een standaard EU-inbouwdoos met een diameter van 60 mm en een minimale diepte van 45 mm.
