Beschrijving
Inleiding
Bij de selectie van een ruimtetemperatuurregelaar tellen niet alleen de meetwaarde en het display mee. Ook de regelmogelijkheden, communicatie en montage bepalen of een oplossing goed aansluit op een gebouwbeheersysteem. De Thermokon JOY SR EC 3AO Temp combineert temperatuurmeting met Modbus-communicatie, 0–10 V-regeling en functies voor fancoilunits. Daardoor biedt deze JOY-regelaar een praktische basis voor klimaatregeling in afzonderlijke ruimten. De witte behuizing en het LCD-display passen bovendien in uiteenlopende binnenruimten.
Belangrijkste kenmerken
- Ruimtetemperatuurregelaar voor een fancoilunit of als ruimteregelaar.
- Modbus-communicatie via RS485 voor uitwisseling met een gebouwbeheersysteem.
- Regeling van ventilator en verwarming/koeling via 0–10 V.
- Ondersteuning voor een 6-wegklep en change-over.
- Geïntegreerde PI-regelaar voor temperatuurregeling.
- Functies voor vorstbescherming, raam-/deurbewaking en aanwezigheid.
- Bediening via vijf capacitieve toetsen en een LCD-scherm met koudwitte achtergrondverlichting.
Toepassingen
De Thermokon JOY SR EC 3AO Temp is bedoeld voor situaties waarin een ruimte lokaal bediend en tegelijk via Modbus geïntegreerd moet worden. Denk aan kantoren, hotels, zorgomgevingen en andere zones met een fancoilunit. De regelaar ondersteunt daarbij het aanpassen van de temperatuurinstelling en het kiezen van de ventilatortrap.
Ook bij installaties met aanvullende bewaking biedt het apparaat bruikbare functies. Een potentiaalvrij contact kan worden ingezet voor bijvoorbeeld raam- of deurstatus. Daarnaast zijn aanwezigheid en een tweede zone via de beschikbare message-serverfuncties onderdeel van de configuratiemogelijkheden. Configuratie is mogelijk met uConfig of via de bus.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 701020 |
| Productnaam | Thermokon JOY SR EC 3AO Temp RS485 modbus wit 24 V | Ruimtetemperatuurregelaars |
| Producttype | ruimtetemperatuurregelaars |
| Productfamilie | JOY |
| Meetwaarde | temperatuur |
| Interface | Modbus |
| Beschermingsgraad | IP30 |
| Toepassing/type | Fancoil unit, Ruimteregelaar |
| Functies | hardware-uitgangen, ventilatorregel 0..10 V, verwarming + koeling 0..10 V, regeling 6-wegklep, Fancoil unit, change-over, geïntegreerde PI-regelaar, vorstbescherming, raam-/deurbewaking, aanwezigheid, MSG-server voor de 2e zone |
| Werkende functies | aanpassing van de instelwaarde temperatuur, afstelling van de ventilatortrap, stand-by/aanwezigheidsdetectie |
| Bedieningselementen | 5 capacitieve toetsen |
| Configuratie | uConfig, BUS |
| Ingang | 1x ingang voor NTC10k of potentiaalvrij contact, 1x ingang voor potentiaalvrij contact |
| Gegevensoverdracht | 20 kanalen voor afzender, ontvanger of message-server, RTU, halfduplex, baudrate 9.600, 19.200, 38.400 of 57.600, pariteit: geen (2 stopbits), even of oneven (1 stopbit) |
| Werkingsbereik temperatuur (°C) | 0..+50 |
| Werkingsbereiken Temperatuur (°C) | 0..+50 |
| Nauwkeurigheid temperatuur | ±1 K (typ. bij 21 °C), in standaard meetbereik |
| Stroomvoorziening | 24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Energieverbruik | typ. 2,5 W (24 V =) |
| Toon | LCD 60×44 mm, 240×160 px, achtergrondverlichting koud wit |
| Huisvesting | PC, dekking glas |
| Kleur | wit |
| Aansluiting | schroefklem, max. 1,5 mm², ingangen max. 1,0 mm² |

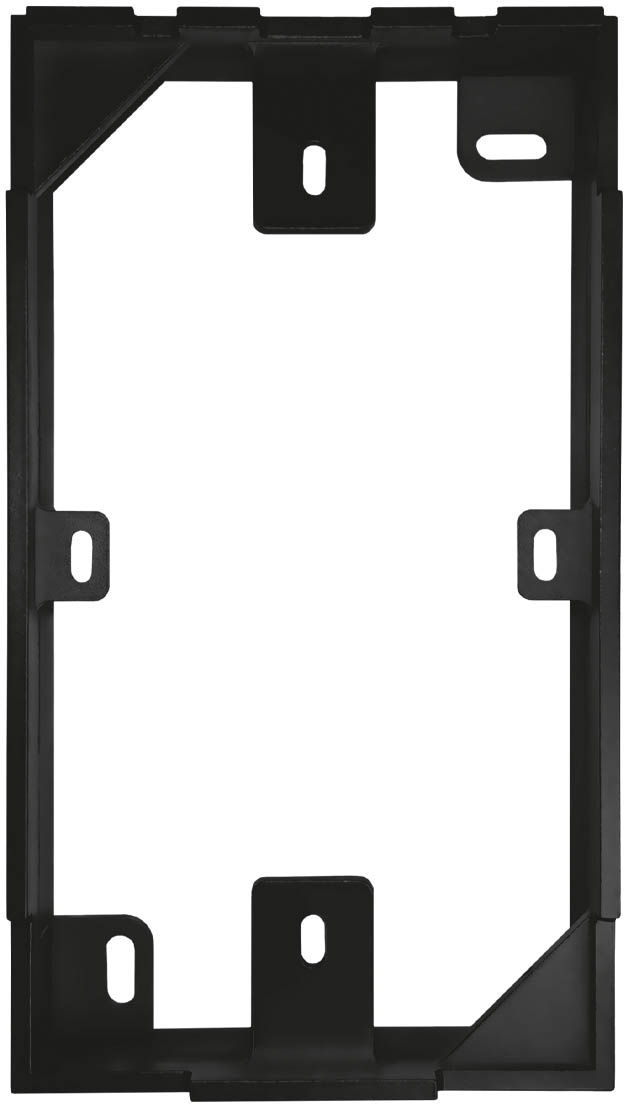

| Montage | in standaard EU inbouwdoos (Ø=60 mm, min. 45 mm diep) |
| Verpakkingslengte (mm) | 196 |
| Breedte van de verpakking (mm) | 162 |
| Verpakkingshoogte (mm) | 37 |
| Verpakking | vouwkarton |
| Apparaatlengte (mm) | 140 |
| Breedte van het apparaat (mm) | 78 |
| Hoogte van het apparaat (mm) | 35 |
| Opmerkingen | Let op ons blad 'Informatie EasySens® Radio' |
Veelgestelde vragen
Voor welk type installatie is deze regelaar geschikt?
De regelaar is geschikt voor fancoilunits en voor toepassing als ruimteregelaar. De functies omvatten onder meer verwarming en koeling via 0–10 V.
Hoe communiceert de JOY SR EC 3AO Temp?
De communicatie verloopt via Modbus over RS485. Het apparaat werkt met RTU, halfduplex en instelbare baudrate- en pariteitsopties.
Welke bediening heeft het apparaat?
De bediening gebeurt met vijf capacitieve toetsen. De gemeten en ingestelde informatie wordt weergegeven op een LCD van 60 × 44 mm.
Waar kan de regelaar worden gemonteerd?
Montage is voorzien in een standaard EU-inbouwdoos met een diameter van 60 mm en een minimale diepte van 45 mm.
Welke voedingsspanning gebruikt de regelaar?
De voeding is 24 V gelijkspanning of 24 V wisselspanning, beide met een tolerantie van ±10% en SELV.
