Beschrijving
Inleiding
Welke ruimteregelaar biedt temperatuurregeling, Modbus-communicatie en praktische gebouwfuncties in één compacte behuizing? De JOY SR HC 3AO Temp combineert temperatuurmeting met regelmogelijkheden voor verwarming en koeling. Via de RS485 Modbus-interface kan het apparaat worden opgenomen in een passende regelinstallatie. Het witte front, de capacitieve bediening en het LCD-display maken deze Thermokon ruimtetemperatuurregelaar geschikt voor situaties waarin duidelijke bediening en integratie met gebouwbeheer samenkomen.
Belangrijkste kenmerken
- JOY SR HC 3AO Temp: ruimteregelaar met temperatuurmeting en Modbus-interface.
- Ondersteunt verwarming en koeling via 0..10 V.
- Geïntegreerde PI-, tweepunts- en driepuntsregelaar voor flexibele regelconfiguratie.
- Functies voor vorstbescherming, raam-/deurbewaking en aanwezigheid.
- Drie capacitieve toetsen voor de bediening en aanpassing van de temperatuurinstelwaarde.
- LCD-display van 60 x 44 mm met koudwitte achtergrondverlichting.
- Montage in een standaard EU-inbouwdoos met een diameter van 60 mm.
Toepassingen
Deze ruimtetemperatuurregelaar is bedoeld voor HVAC-regeltechniek waarbij temperatuurinformatie en bedieningsfuncties lokaal beschikbaar moeten zijn. Denk aan ruimten met een verwarmings- en koelvraag, waarbij de regeling via 0..10 V wordt aangestuurd. De Modbus-functionaliteit ondersteunt bovendien integratie in een gebouwbeheersysteem dat met RTU-communicatie werkt.
Daarnaast zijn de aanwezige functies bruikbaar wanneer raam- of deurcontacten, aanwezigheid of een tweede zone in de regelstrategie moeten worden meegenomen. De montage in een standaard EU-inbouwdoos maakt de JOY SR HC 3AO Temp praktisch inzetbaar bij passende renovatie- en nieuwbouwprojecten. Voor andere Thermokon-oplossingen kunt u ook de categorie Thermokon bekijken.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 700993 |
| Productnaam | Thermokon JOY SR HC 3AO Temp RS485 modbus wit 24 V | Ruimtetemperatuurregelaars |
| Producttype | ruimtetemperatuurregelaars |
| Productfamilie | JOY |
| Meetwaarde | temperatuur |
| Interface | Modbus |
| Beschermingsgraad | IP30 |
| Toepassing/type | Ruimteregelaar |
| Functies | hardware-uitgangen, verwarming + koeling 0..10 V, change-over, geïntegreerde PI- en tweepunts-/driepuntsregelaar, vorstbescherming, raam-/deurbewaking, aanwezigheid, MSG-server voor de 2e zone |
| Werkende functies | aanpassing van de instelwaarde temperatuur, stand-by/aanwezigheidsdetectie |
| Bedieningselementen | 3 capacitieve toetsen |
| Configuratie | uConfig, BUS |
| Ingang | 1x ingang voor NTC10k of potentiaalvrij contact, 1x ingang voor potentiaalvrij contact, 2x ingang voor potentiaalvrij contact |
| Gegevensoverdracht | 20 kanalen voor afzender, ontvanger of message-server, RTU, halfduplex, baudrate 9.600, 19.200, 38.400 of 57.600, pariteit: geen (2 stopbits), even of oneven (1 stopbit) |
| Werkingsbereik temperatuur (°C) | 0..50 |
| Werkingsbereiken Temperatuur (°C) | 0..+50 |
| Nauwkeurigheid temperatuur | ±1 K (typ. bij 21 °C) |
| Stroomvoorziening | 24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Energieverbruik | typ. 2,5 W (24 V =), max. 3 VA (260 V ~) |
| Toon | LCD 60×44 mm, 240×160 px, achtergrondverlichting koud wit |
| Huisvesting | PC, dekking glas |
| Kleur | wit |
| Aansluiting | schroefklem, max. 1,5 mm², ingangen max. 1,0 mm² |

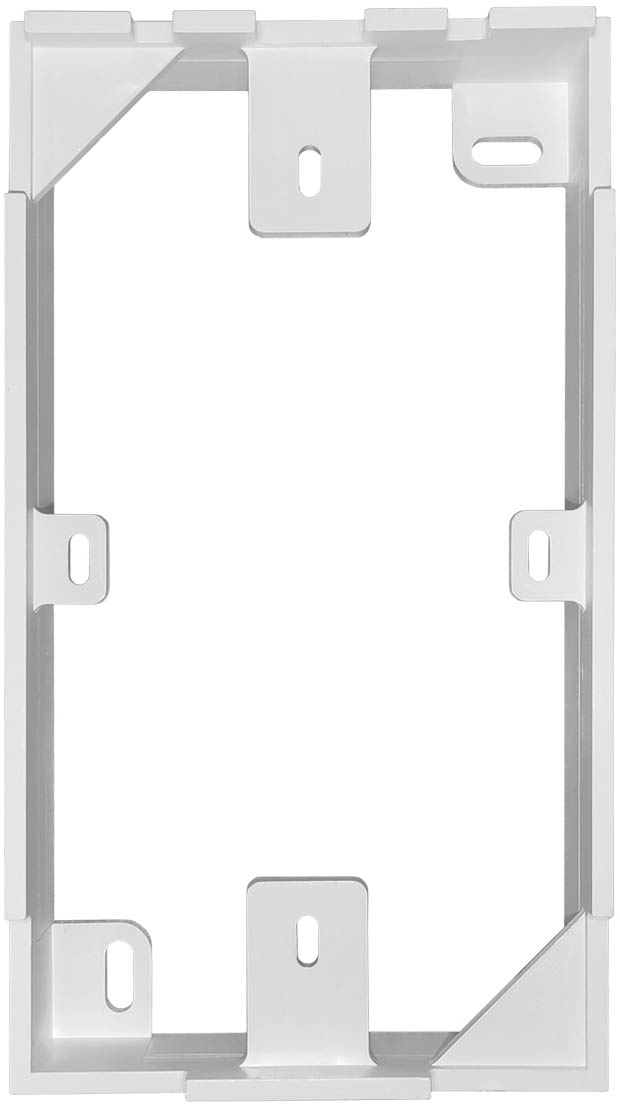

| Montage | in standaard EU inbouwdoos (Ø=60 mm, min. 45 mm diep) |
| Verpakkingslengte (mm) | 196 |
| Breedte van de verpakking (mm) | 162 |
| Verpakkingshoogte (mm) | 37 |
| Verpakking | vouwkarton |
| Apparaatlengte (mm) | 140 |
| Breedte van het apparaat (mm) | 78 |
| Hoogte van het apparaat (mm) | 35 |
| Gewicht (g) | 195 |
| Opmerkingen | Let op ons blad 'Informatie EasySens® Radio' |
Veelgestelde vragen
Welke meetwaarde gebruikt de JOY SR HC 3AO Temp?
De regelaar meet temperatuur. Het opgegeven werkingsbereik loopt van 0 tot 50 °C.
Hoe communiceert dit Thermokon-model?
De JOY SR HC 3AO Temp gebruikt Modbus via RS485. De gegevensoverdracht werkt met RTU, halfduplex en instelbare baudrates van 9.600 tot 57.600.
Welke regeluitgangen zijn beschikbaar?
Volgens de productspecificatie ondersteunt het apparaat hardware-uitgangen en verwarming plus koeling via 0..10 V.
Hoe wordt de ruimteregelaar gemonteerd?
Het apparaat is geschikt voor montage in een standaard EU-inbouwdoos van 60 mm diameter en minimaal 45 mm diepte.
Welke bediening biedt het apparaat?
De bediening gebeurt met drie capacitieve toetsen. Daarmee kan onder meer de temperatuurinstelwaarde worden aangepast.
