Beschrijving
Inleiding

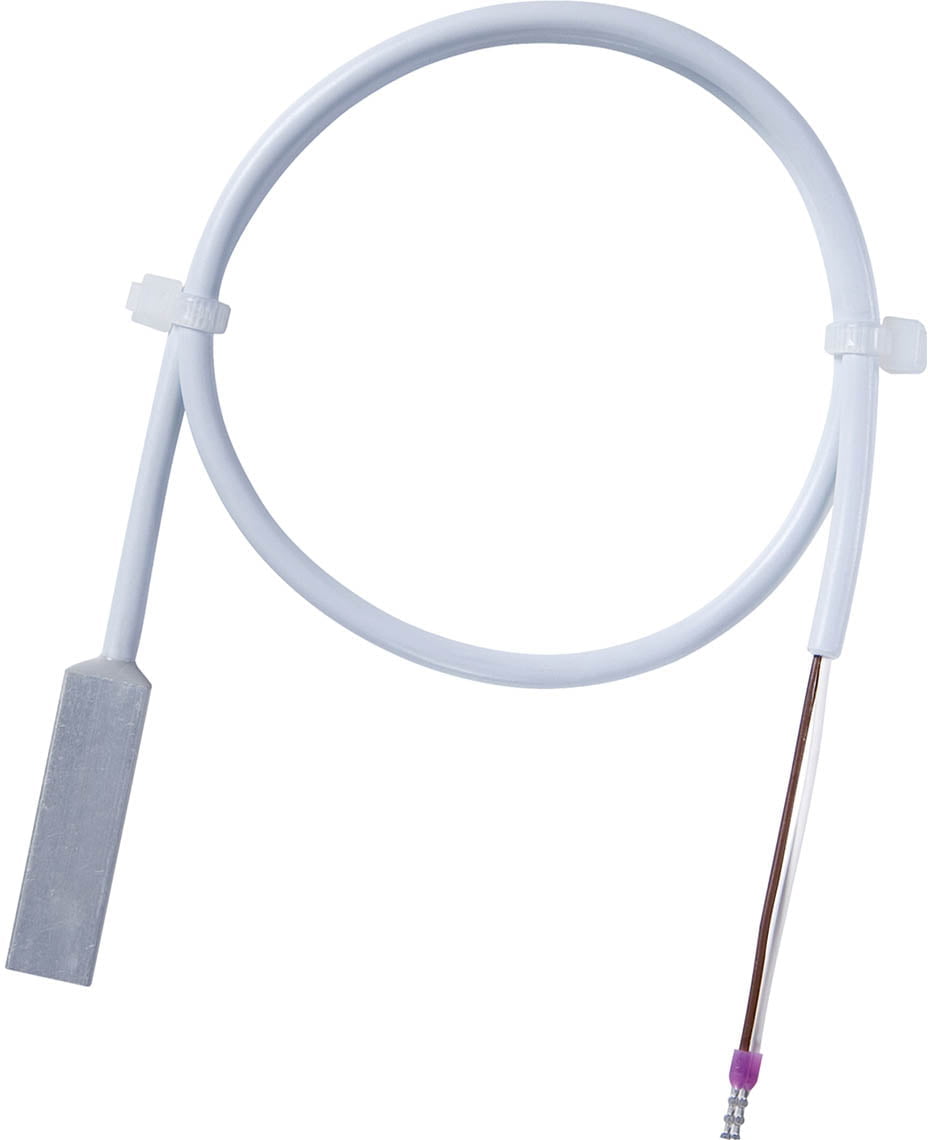

In een energiezuinige bedrijfsvoering is betrouwbare temperatuurinformatie belangrijk voor de aansturing en bewaking van installaties, zonder dat daar onnodige complexiteit voor nodig is. De Thermokon OF14 NTC10k oppervlaktesensor meet de temperatuur direct op een oppervlak. Deze passieve kabelopnemer heeft een zelfklevend sensorvlak en een aluminium sensorhuls. Daardoor is hij praktisch inzetbaar wanneer een temperatuurmeetpunt op een vlak onderdeel van de installatie nodig is. De IP65-beschermingsgraad maakt de OF14 bovendien geschikt voor toepassingen waarbij bescherming tegen omgevingsinvloeden van belang is.
Het NTC10k-sensorelement levert een temperatuursignaal voor regeltechnische verwerking. Met een aansluitkabel van 1 meter biedt deze oppervlaktesensor een overzichtelijke aansluiting binnen een HVAC- of gebouwbeheersysteem.
Belangrijkste kenmerken
- Directe oppervlaktemeting: de sensor is ontwikkeld om de temperatuur van een oppervlak te registreren.
- Praktische bevestiging: montage vindt plaats met het zelfklevende sensorvlak.
- Passieve uitvoering: de NTC10k-kabelopnemer levert een temperatuursignaal voor de regeltechniek.
- Beschermde behuizing: IP65 ondersteunt toepassing in installaties waar een passende beschermingsgraad vereist is.
- Compact meetelement: de aluminium sensorhuls neemt weinig ruimte in op het meetpunt.
Toepassingen
Deze Thermokon OF14 NTC10k oppervlaktesensor kan worden ingezet bij temperatuurregistratie op installatieonderdelen binnen klimaatregeling en luchtbehandeling. Denk bijvoorbeeld aan meetpunten op vlakke oppervlakken waar een losse ruimte-opnemer of kanaalsensor niet de gewenste meetlocatie bereikt.
Ook in technische ruimten en bij regelkasten kan een kabelopnemer uitkomst bieden wanneer het temperatuursignaal vanaf een specifiek oppervlak naar de regelaar moet worden gebracht. De zelfklevende montage maakt de sensor vooral relevant voor situaties waarin een compact meetpunt gewenst is. Controleer vooraf altijd of het sensorelement en de toepassing aansluiten op de eisen van het betreffende gebouwbeheersysteem.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 165006 |
| Productnaam | Thermokon OF14 NTC10k Precon L1000 | Oppervlaktesensoren |
| Producttype | oppervlaktesensoren |
| Productfamilie | OF14 |
| Meetwaarde | temperatuur |
| Sensorelement | NTC10k |
| Interface | Passief |
| Beschermingsgraad | IP65 |
| Toepassing/type | Kabelopnemer, Oppervlaktesensor |
| Werkingsbereik temperatuur (°C) | -35..+70 |
| Werkingsbereiken Temperatuur (°C) | -35..+70 |
| Nauwkeurigheid temperatuur | ±0,2 K (typ. bij 25 °C) |
| Materiaal in contact met medium | Sensorhuls, aluminium, 35x10x6 mm |
| Inbouwlengte (mm) | 35 |
| Lengte aansluitkabel (m) | 1 |
| Montage | montage op het oppervlak door middel van zelfklevend sensorvlak |
| Apparaatlengte (mm) | 35 |
| Breedte van het apparaat (mm) | 10 |
| Hoogte van het apparaat (mm) | 6 |
| Gewicht (g) | 45 |
Veelgestelde vragen
Waarvoor wordt de Thermokon OF14 NTC10k oppervlaktesensor gebruikt?
Deze kabelopnemer is bedoeld voor het meten van temperatuur op een oppervlak. Het gemeten signaal kan worden gebruikt in HVAC-regeltechniek.
Hoe wordt deze oppervlaktesensor gemonteerd?
De montage gebeurt op het oppervlak met het zelfklevende sensorvlak. Zorg voor een passende en schone ondergrond op de beoogde meetlocatie.
Welk sensorelement heeft de OF14?
De uitvoering is voorzien van een NTC10k-sensorelement en heeft een passieve interface.
Wat is de lengte van de aansluitkabel?
De aansluitkabel heeft een lengte van 1 meter. Houd deze lengte aan bij het bepalen van de positie van sensor en aansluiting.
Welke bescherming heeft de sensor?
De Thermokon OF14 heeft beschermingsgraad IP65. Beoordeel desondanks altijd de volledige omgevingscondities van de installatie.
