Bewegingssensor met temperatuurmonitor en AAN/UIT-vertraging.
Beschrijving PIR-TFT-550-B
Celectro’s bewegingssensoren zijn voornamelijk bedoeld voor gebruik binnen ventilatie- en lichtregeling.
Door activiteit in kamers te detecteren, is het mogelijk om te regelen de ventilatie en verlichting alleen wanneer dit echt nodig is, waardoor energie wordt bespaard.

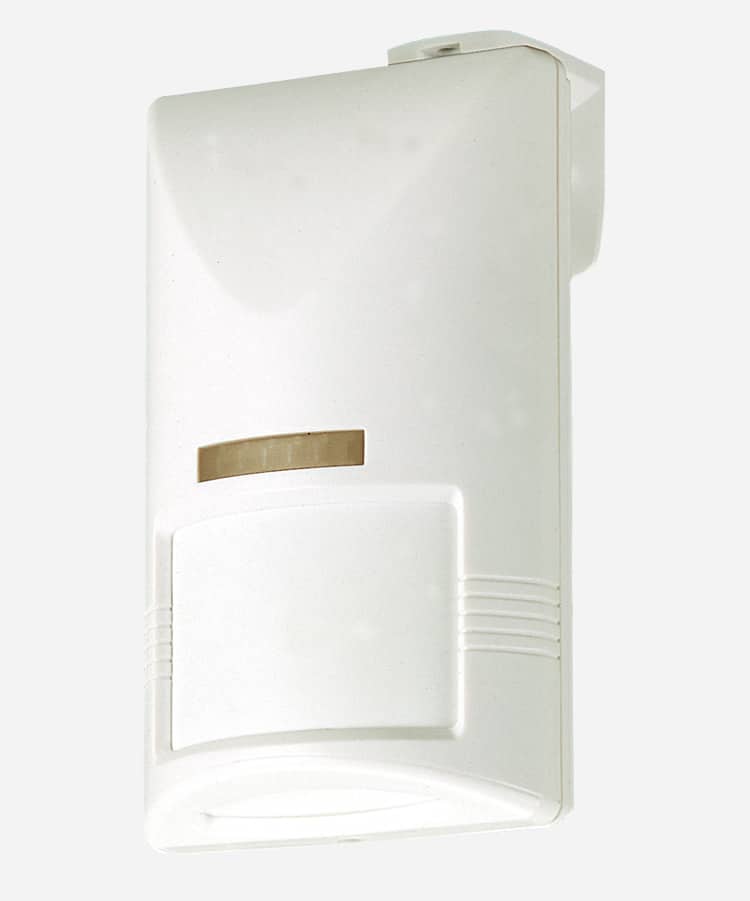

PIR-TFT-550-B bewegingssensor is een zeer betrouwbare dubbel-element detector. De sensor is ondergebracht in een elegante witte kap. De lens heeft een detectiehoek van 110° om op een betrouwbare manier bewegingsdetectie te garanderen. Met de meegeleverde montagebeugel MB-99 kan de sensor aan het plafond of aan de muur worden gemonteerd. De AAN- en UIT-vertragingen kunnen worden geselecteerd door middel van jumpers.
PIR-TFT-550-B stelt de gebruiker in staat om hoge/lage temperatuurlimieten in te stellen. Als de kamertemperatuur boven de hoge temperatuurgrens of onder de lage temperatuurgrens komt, wordt het alarmrelais automatisch geactiveerd. Om de temperatuurbegrenzer uit te schakelen: verwijder de temperatuurjumper(s).
Installatie
Sensorplaatsing:
Plaats de sensor zodanig dat de waarschijnlijke bewegingsrichting van een persoon over de detectiezones. Het is het gemakkelijkst voor de PIR-TFT-detector om beweging in deze richting te onderscheiden. Vermijd mogelijke bronnen van storingsalarmen, zoals: direct zonlicht, sterke warmtebronnen (radiatoren, kopieerapparaten, enz.), bewegende objecten zoals ventilatoren of huisdieren, binnen het gezichtsveld van de sensor. Vermijd objecten die het detectiegebied kunnen blokkeren, bijv. grote meubels, gordijnen, enz.
Installatie:
1. Open de voorklep door de borgschroef los te draaien. Verwijder de printplaat uit de onderbehuizing.
2. Selecteer wand-, hoek- of plafondmontage. Druk vervolgens geschikte “knock-outs” voor de schroeven uit en monteer de onderkant van de behuizing.
3. Vervang de printplaat en sluit de draden aan.
4. Vergeet niet om alle ongebruikte kabelingangen en schroefgaten af te dichten om valse alarmen te voorkomen veroorzaakt door insecten, enz.
5. Plaats de voorklep terug; de looptest kan dan doorgaan.
6. NB: Voordat u de vertragingsinstellingen wijzigt, moet u de voedingsspanning van de sensor uitschakelen.
Looptest:
