Beschrijving
De Schischek InBox is een elektrische aansluitkast voor Schischek InMax-aandrijvingen. De aansluitkast biedt verschillende aansluitmogelijkheden voor voeding, besturing, terugmelding en hulpcontacten. De InBox is speciaal ontwikkeld voor elektrische aansluitingen van InMax-aandrijvingen. Dankzij de verschillende uitvoeringen kan de aansluitkast worden afgestemd op het type aandrijving en de benodigde elektrische functies.
De standaardbehuizing is vervaardigd uit poedergecoat aluminium en beschikt over beschermingsgraad IP66.
Waarvoor wordt de Schischek InBox gebruikt?
Schischek InMax-aandrijvingen worden standaard geleverd met een aansluitkabel van één meter. De InBox biedt een aansluitpunt voor de elektrische verbinding tussen de aandrijving en de installatie.
Afhankelijk van de uitvoering zijn aansluitmogelijkheden beschikbaar voor:
- Elektrische voeding van InMax-aandrijvingen
- Aan/uit- en driepuntsbesturing
- Modulerende stuursignalen
- Terugmeldsignalen
- Interne hulpcontacten
- Externe InSwitch-hulpcontacten
De beschikbare aansluitmogelijkheden hangen af van de gekozen InBox-uitvoering.
Schischek InBox voor HVAC en gebouwautomatisering
De Schischek InBox kan worden toegepast voor de elektrische aansluiting van geschikte InMax-aandrijvingen in regeltechnische installaties. Binnen HVAC en gebouwautomatisering worden elektrische aandrijvingen gebruikt voor het aansturen van verschillende regelorganen. De InBox vormt hierbij een onderdeel van de elektrische installatie.
Afhankelijk van de uitvoering kunnen aansluitingen voor voeding, besturing en terugmelding worden ondergebracht in de aansluitkast. Bij modulerende toepassingen vermeldt Schischek onder andere aansluitmogelijkheden voor 0-10 V- en 4-20 mA-signalen. De daadwerkelijk beschikbare functies zijn afhankelijk van de aangesloten aandrijving.
Beschikbare Schischek InBox-uitvoeringen
| Uitvoering | Aansluitklemmen | Kabelwartels | Toepassing |
|---|---|---|---|
| InBox-3P | 5 | 2 | InMax-aandrijvingen |

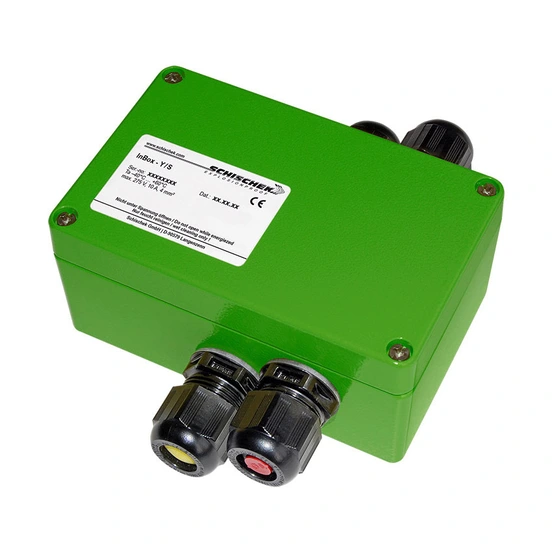

| InBox-Y/S | 5 + 6 | 4 | InMax-S- en InMax-Y-uitvoeringen |
| InBox-BF | 11 | 3 | InMax-BF-aandrijvingen |
| InBox-3P/SW | 5 + 6 + 6 | 3 + 1 duplex | InMax met InSwitch |
| InBox-Y/S/SW | 5 + 6 + 6 | 5 + 1 duplex | InMax-S/Y met InSwitch |
| InBox-BF/SW | 5 + 6 + 6 | 4 + 1 duplex | InMax-BF met InSwitch |
| InBox/SW | 6 | 2 | InSwitch |
De uitvoeringen met /SW zijn bedoeld voor aansluitingen met externe hulpcontacten.
Technische specificaties Schischek InBox
| Eigenschap | Specificatie |
|---|---|
| Fabrikant | Schischek |
| Productserie | InBox |
| Producttype | Elektrische aansluitkast |
| Beschermingsgraad | IP66 |
| Omgevingstemperatuur | -40 tot +60 °C |
| Omgevingstemperatuur VA | -40 tot +45 °C |
| Standaardbehuizing | Poedergecoat aluminium |
| Optionele behuizing | RVS 316L |
| Afmetingen standaard | 125 × 80 × 57 mm |
| Afmetingen VA | 150 × 100 × 61 mm |
| Gewicht aluminium | Circa 750 g |
| Gewicht RVS | Circa 1.200 g |
| Kabelwartels | M20 × 1,5 mm |
| Kabeldiameter standaard | 6 tot 13 mm |
| Kabeldiameter duplex | 2 × 4 tot 6 mm |
| Aansluitklemmen V en Y/S | 4 mm² |
| Aansluitklemmen SW | 1,5 mm² |
| PE-aansluiting | 2 × 4 mm² |
Speciale uitvoeringen: InBox-CT en InBox-VA
Naast de standaard aluminium uitvoering levert Schischek speciale behuizingsvarianten.
InBox-CT
De InBox-CT beschikt over een aluminium behuizing met een zeewaterbestendige coating en vernikkelde onderdelen.
InBox-VA
De InBox-VA heeft een roestvaststalen behuizing van kwaliteit 316L. Deze uitvoering is bedoeld voor agressieve omgevingsomstandigheden.
De toegestane omgevingstemperatuur bedraagt -40 tot +45 °C.
Heeft de Schischek InBox een ATEX-certificering?
De Schischek InBox heeft beschermingsgraad IP66 volgens EN 60529. In tegenstelling tot de ExBox en RedBox vermeldt de aangeleverde InBox-documentatie geen specifieke ATEX-zonegoedkeuring voor deze productserie.
De InBox mag daarom niet zonder aanvullende fabrikantbevestiging als explosieveilige aansluitkast worden aangeboden.
Voor installaties in explosiegevaarlijke zones moet een daarvoor geschikte en correct gecertificeerde oplossing worden geselecteerd.
Installatie van de Schischek InBox
Bij de installatie moeten de elektrische aansluitingen overeenkomen met de technische documentatie van de aangesloten aandrijving.
Belangrijke aandachtspunten zijn:
- Schakel de voedingsspanning uit voordat de aansluitkast wordt geopend.
- Bescherm voedingskabels tegen mechanische beschadiging.
- Sluit de potentiaalvereffening correct aan.
- Controleer de toegestane omgevingstemperatuur.
- Zorg dat alle openingen minimaal beschermingsgraad IP66 behouden.
Voor toepassingen met externe hulpcontacten moet de juiste /SW-uitvoering worden geselecteerd.
Wat is het verschil tussen InBox, RedBox en ExBox?
Schischek levert verschillende aansluitkasten voor de bijbehorende aandrijvingsseries.
De InBox is bedoeld voor InMax-aandrijvingen.
De RedBox is ontwikkeld voor RedMax-aandrijvingen in ATEX-zones 2 en 22.
De ExBox is bedoeld voor ExMax-aandrijvingen in ATEX-zones 1, 2, 21 en 22.
Hoewel de aansluitkasten vergelijkbare afmetingen en aansluitmogelijkheden hebben, zijn ze niet automatisch onderling uitwisselbaar.
Schischek InBox bestellen bij Betec Controls
De Schischek InBox is verkrijgbaar in verschillende aansluitconfiguraties voor InMax-aandrijvingen. De juiste uitvoering hangt af van het aandrijvingstype, de benodigde elektrische aansluitingen en eventuele hulpcontacten.
Veelgestelde vragen over de Schischek InBox
Waarvoor wordt de Schischek InBox gebruikt?
De InBox is een elektrische aansluitkast voor Schischek InMax-aandrijvingen. Afhankelijk van de uitvoering biedt deze aansluitmogelijkheden voor voeding, besturing, terugmelding en hulpcontacten.
Welke beschermingsgraad heeft de InBox?
De Schischek InBox heeft beschermingsgraad IP66 volgens EN 60529.
Is de Schischek InBox ATEX-gecertificeerd?
De aangeleverde InBox-documentatie vermeldt geen specifieke ATEX-zonegoedkeuring. Voor explosiegevaarlijke omgevingen moet een geschikte gecertificeerde oplossing worden geselecteerd.
Welke InBox is geschikt voor een InMax-15-SF?
Volgens de selectietabel van Schischek is de InBox-Y/S geschikt voor de InMax-15-SF.
Is de InBox verkrijgbaar in RVS?
Ja. De InBox-VA beschikt over een RVS 316L-behuizing voor agressieve omgevingsomstandigheden.
