Beschrijving

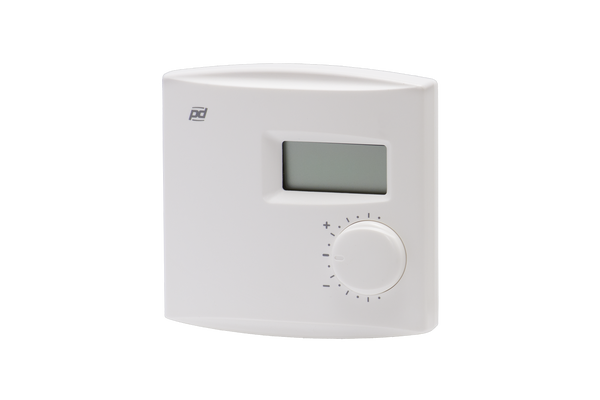

ruimtetemperatuurtransmitter TEHR-M
ruimtetemperatuurtransmitter TEHR-M is een specifieke uitvoering binnen de Produal-productfamilie TEHR-M. Deze pagina helpt installateurs, engineers en system integrators om de juiste uitvoering te controleren. Daarbij staan uitsluitend gegevens die Produal voor dit product publiceert.
Wat doet deze ruimtetemperatuurtransmitter?
TEHR-M Modbus temperatuurtransmitter is ontworpen voor automatische HVAC-systemen om kamertemperaturen te meten. Om het product met opties te bestellen, vult u het bestelformulier (.pdf) in en verzendt u dit per e-mail of fax.
In de praktijk bepaalt de uitvoering welke functies en aansluitmogelijkheden beschikbaar zijn. Vergelijk daarom altijd het productnummer met het ontwerp, het bestek en de regeltechnische omschrijving. Hierdoor voorkomt u verwisseling tussen sterk gelijkende typen binnen dezelfde familie.
ruimtetemperatuurtransmitter TEHR-M: uitvoering en selectie
- Potentiometer: Geen potentiometer
- Weergave: Geen weergave
De gekozen opties hierboven komen rechtstreeks uit de Produal-configuratie. Bovendien kan de technische tabel aanvullende vaste eigenschappen tonen. Neem bij twijfel de actuele datasheet en gebruikershandleiding als uitgangspunt.
Technische gegevens van TEHR-M
| Communicatie | Modbus RTU |
|---|---|
| Voeding | 24 Vac/dc, < 1 VA |
| Temperatuurmeetbereik | 0…50 °C, 0…100 °C, -50…50 °C, -50…150 °C |
| Nauwkeurigheid van temperatuurmeting | ±0.5 °C |
| Uitgangsspanning | 0…10 Vdc, 2 mA (temperatuur of controller) |
| IP-beschermingsklasse | IP20 |
| Omgevingstemperatuur | 0…50 °C |
| Montage | op de muur of op een inbouwdoos (60 mm gatafstand) |
| Materialen | ABS-kunststof |
| Potentiometer | Geen potentiometer |
| Weergave | Geen weergave |
Controleer de waarden vóór montage en inbedrijfstelling. Let daarbij op voedingsspanning, omgevingseisen, beschermingsklasse en eventuele uitgangssignalen. Wanneer een waarde ontbreekt, doet deze pagina daar geen aanname over.
Toepassing in HVAC en gebouwbeheer
Een ruimtetemperatuurtransmitter maakt deel uit van de veldlaag van een klimaatinstallatie. De juiste toepassing hangt echter af van de functies en grenswaarden die Produal voor deze uitvoering opgeeft. Daarom vergelijkt een engineer eerst de specificaties met de regelkast, bekabeling en gewenste meet- of regelfunctie.
Deze uitvoering vermeldt een communicatieprotocol in de technische tabel. Controleer daarom adressering, bekabeling en protocolinstellingen vóór de inbedrijfstelling.
Plan daarnaast voldoende ruimte voor montage en service. Volg de meegeleverde installatie-instructies en gebruik de vrijgegeven documentversies. Zo blijft de gekozen uitvoering herleidbaar tijdens oplevering en later onderhoud.
Wilt u alternatieven vergelijken? Bekijk dan de gerelateerde productcategorie. Voor hulp bij de selectie kunt u ook contact opnemen met Betec Controls.
Veelgestelde vragen over TEHR-M
Wat is de TEHR-M?
De TEHR-M is een Produal ruimtetemperatuurtransmitter. De technische tabel beschrijft de brongegevens voor deze specifieke uitvoering.
Welke uitvoering krijg ik bij dit product?
Deze pagina hoort bij productnummer 117Z190. Controleer daarnaast de geselecteerde opties en aansluitwaarden vóór bestelling.
Waar let ik op bij de selectie?
Vergelijk vooral voeding, meetbereik, uitgang, communicatie, montage en beschermingsklasse. Gebruik alleen waarden die in de technische tabel of fabrikantdocumentatie staan.
Kan ik de TEHR-M op een GBS aansluiten?
Deze uitvoering vermeldt een communicatieprotocol in de technische tabel. Controleer daarom adressering, bekabeling en protocolinstellingen vóór de inbedrijfstelling.
