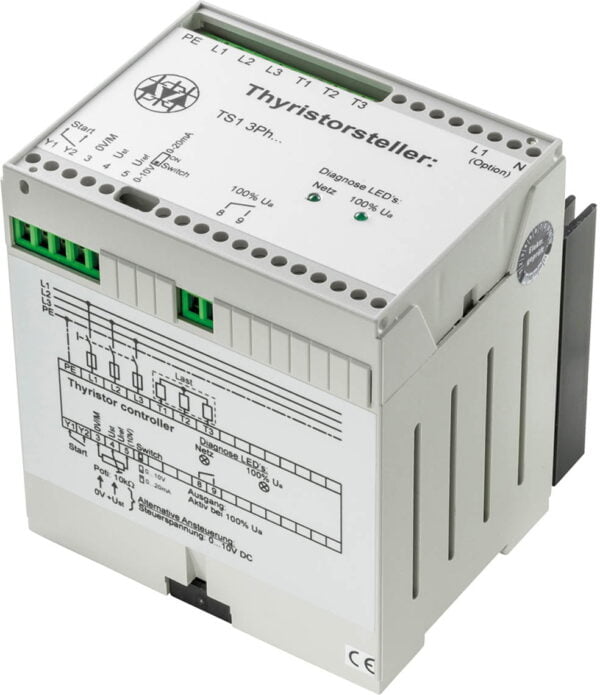

In een gebouwbeheersysteem vormt de Thermokon TS1 3-fase thyristor regelaar 6 A de schakel tussen een temperatuurgerelateerde regelvraag en de aansturing van een elektrische belasting. Deze thyristor vermogensregelaar is bedoeld voor driefaseninstallaties en biedt een configureerbare ingang voor een potentiometer of setpointsignaal. Dankzij de voorbereiding voor TS35-railmontage past het apparaat logisch in een regelkast voor HVAC en gebouwbeheer.
De TS1-uitvoering combineert een 6 A-uitgang met een vermogen van 4,0 kW bij 400 V~. Het geïntegreerde koellichaam is specifiek vermeld voor de 6 A-typen. Daarmee is dit een gerichte oplossing voor installateurs en paneelbouwers die een Thermokon-regelaar in hun regeltechnische opbouw willen opnemen.
Belangrijkste kenmerken
- Regelt vermogen in een driefasenopstelling voor temperatuurgerelateerde toepassingen.
- Biedt een 6 A-uitgang met een opgegeven vermogen van 4,0 kW bij 400 V~.
- Laat de ingang configureren met DIP-schakelaars, zodat de regelaar op de gewenste aansturing kan worden ingesteld.
- Ondersteunt een potentiometer van 2,5 tot 10 kΩ en configureerbare setpointsignalen van 0 tot 10 V= of 0 tot 20 mA.
- Beschikt over een potentiaalvrij normaal-open signaalcontact bij 100% Ua.
- Is voorbereid voor overzichtelijke montage op een TS35-rail volgens EN 60715.
Toepassingen
Deze Thermokon TS1-regelaar is inzetbaar in regelpanelen waar een driefasen thyristorvermogensregelaar nodig is. Denk aan de regeltechnische inrichting van HVAC-installaties, luchtbehandeling of andere gebouwgebonden installaties met temperatuur als meetwaarde. De keuze voor potentiometerbediening of een configureerbaar setpointsignaal maakt integratie in een passende regelstrategie mogelijk.
Door de schroefklemmen en railvoorbereiding is de regelaar vooral praktisch bij paneelbouw en renovatie van bestaande besturingskasten. Let daarbij op de opgegeven elektrische waarden, de werkomgeving en de vereiste aansluiting binnen de installatie.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 224260 |
| Productnaam | Thermokon TS1 3-fase 3-ph 6 A 4,0 kW | Sensoren & regelaars |
| Producttype | sensoren & regelaars |
| Productfamilie | TS1 |
| Meetwaarde | temperatuur |
| Beschermingsgraad | IP40 |
| Toepassing/type | Thyristor vermogens regelaar |
| Configuratie | DIP-schakelaars |
| Uitgang schakelcontact | signaalcontact bij 100% Ua, 1x normaal open contact, 3A voor 250 V ~, potentiaalvrij, output voor ohmse en inductieve belastingen, 4 kW (400 V ~ / 6 A) |
| Ingang | ingang voor potentiometer 2,5..10 kΩ, besturing met setpointsignaal 0..10 V = of 0..20 mA, optioneel te configureren |
| Werkingsbereik temperatuur (°C) | 0..+45 |
| Werkingsbereiken Temperatuur (°C) | 0..+45 |
| Stroomvoorziening | L1, L2, L3, N: 400 V ~ 48..62 Hz, zelf-synchronisatie |
| Energieverbruik | typ. 19 W |
| Huisvesting | PA |
| Aansluiting | schroefklem, max. 2,5 mm² |
| Montage | voorbereid voor TS35 railmontage (35×7,5 mm) volgens EN 60715 |
| Apparaatlengte (mm) | 100 |
| Breedte van het apparaat (mm) | 100 |
| Hoogte van het apparaat (mm) | 110 |
| Opmerkingen | typen 6 A met koellichaam |
Veelgestelde vragen
Voor welk type regeling is de TS1 bedoeld?
De TS1 is een thyristor vermogensregelaar. In de technische gegevens is temperatuur als meetwaarde vermeld.
Welke stuursignalen kan ik op de ingang aansluiten?
De ingang is configureerbaar voor een potentiometer van 2,5 tot 10 kΩ, een setpointsignaal van 0 tot 10 V= of 0 tot 20 mA.
Hoe wordt deze regelaar gemonteerd?
Het apparaat is voorbereid voor montage op een TS35-rail van 35 x 7,5 mm volgens EN 60715.
Heeft de 6 A-uitvoering een koellichaam?
Ja. In de productgegevens staat dat de typen van 6 A met koellichaam zijn uitgevoerd.
Wat is de beschermingsgraad van de behuizing?
De opgegeven beschermingsgraad is IP40.
Waarom kiezen voor Betec Controls?
Betec Controls helpt u bij het selecteren van componenten voor regeltechniek en gebouwbeheer. Controleer vóór bestelling altijd het artikelnummer 224260, de voedingsspanning, de belasting en het benodigde ingangssignaal. Zo weet u zeker dat deze Thermokon TS1 3-fase thyristor regelaar 6 A aansluit op uw ontwerp. Bekijk ook het assortiment Thermokon of neem voor overleg contact op via Betec Controls.
