Als je op zoek bent naar een apparaat om te gebruiken voor druk, kom je veel verschillende termen tegen.

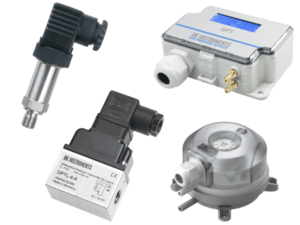

Druktransducers en druktransmitters en drukschakelaars worden vaak verward als vergelijkbare apparaten, maar ze zijn functioneel geheel verschillend. Hoewel beide worden gebruikt in toepassingen voor drukmeting, bieden druktransducers een doorlopende uitgang (vaak 0…10V), welke meestal is aangesloten op een controller, die acties bewaakt en uitvoert op basis van de druk in het systeem. Een drukschakelaar is een eenvoudiger apparaat dat geen doorlopend uitgangssignaal levert. In plaats daarvan is het een schakelend apparaat. Een drukschakelaar is ingesteld om een circuit te openen of te sluiten op basis van de druk in een systeem die stijgt of daalt tot een vooraf ingestelde waarde.
In principe zijn druktransducers en druktransmitters beide drukopnemers. De term sensor wordt vaak in het algemeen gebruikt om elk apparaat te beschrijven dat een fysieke eigenschap meet en een uitgangssignaal levert. Druksensoren detecteren een kracht, in dit geval druk, en zetten die om in een continu uitgangssignaal. Dat signaal is relatief aan de kracht van de uitgeoefende druk en het type uitgangssignaal bepaalt of het apparaat een druktransducer of druktransmitter is.
Een druktransducer zet de fysieke drukkracht om in een continue uitgangsspanning (V). De DC-spanningsuitgang wordt doorgaans versterkt tot standaard gebruikelijke uitgangen zoals 0…5V of 0…10V. Druktransducers kunnen ook onversterkte millivolt-uitgangen (mV) leveren die een hogere frequentierespons en een lager stroomverbruik bieden, maar ook gevoeliger zijn voor elektrische ruis.
Een druktransmitter daarentegen zet de fysieke drukkracht om in een stroomuitgang, uitgedrukt in milliampère (mA). De standaard output voor druktransmitters is 4…20mA. Druktransmitters komen veel voor in industriële toepassingen en werken goed in toepassingen waar het uitgangssignaal wordt verzonden via lange kabels of waar een “live zero” vereist is.
Transducers en transmitters zijn dus vrijwel hetzelfde, het belangrijkste verschil is het soort elektrisch signaal dat elk verzendt. Een transducer zendt een signaal in volt (V) of millivolt (mV) en een transmitter zendt een signaal in milliampère (mA).
Op onze website staan de transmitters en transducers vaak in dezelfde categorie, er kan dan ook nog worden gekozen voor de eigenschap uitgangssignaal.
Wat is een “live zero”
Een “live zero” biedt de mogelijkheid om te weten dat de druksensor (of, afhankelijk van de toepassing, het hele systeem) op nuldruk werkt. Veelvoorkomende voorbeelden van een live zero zijn 4-20mA en 1…5V, die beide een meetbare output leveren bij nuldruk. Sensoren zonder live zero, uitgangen zoals 0…5V of 0…20mA, bieden geen meetbare output bij nuldruk, zodat de gebruiker niet weet of de druk echt nul is of dat de sensor/het systeem defect is.
Betec Controls BV is de leverancier voor zowel drukschakelaars van Beck, transmitters en transducers van HK Instruments en Thermokon.
