Beschrijving
Inleiding

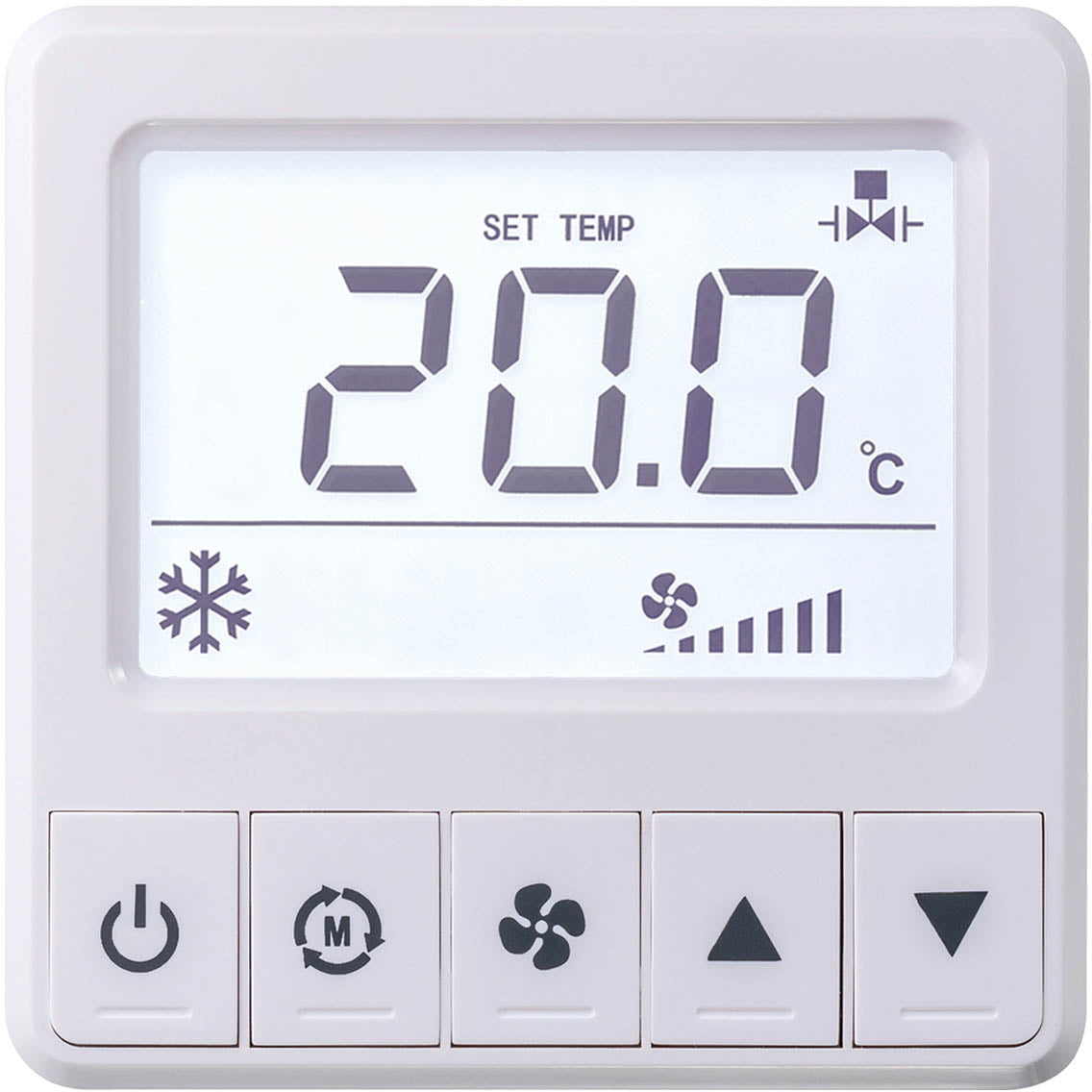

Voor fancoil-units met lokale temperatuurregeling is de Thermokon LCF02 C fancoil regelaar een praktische keuze. Dit apparaat combineert een temperatuuropnemer met bediening en regelmogelijkheden voor verwarming, koeling en ventilatorsturing. De analoge uitgang van 0-10 V sluit aan op toepassingen waarin een proportionele regeling gewenst is. Bovendien biedt het toestel statusweergaven en instelbare bediening voor een overzichtelijke regeling in de ruimte.
De Thermokon LCF02 C fancoil regelaar is bedoeld voor inbouw in een standaard EU-inbouwdoos. Daardoor blijft de montage compact en sluit de zuiver witte ABS-behuizing rustig aan op de binnenruimte.
Belangrijkste kenmerken
- Temperatuurmeting voor toepassing bij een fancoil-unit of als ruimteregelaar.
- Analoge uitgang met een signaal van 0-10 V voor regeling van verwarming en koeling.
- Geïntegreerde PI- en tweepuntsregelaar voor verschillende regelstrategieën.
- Ondersteuning van ventilatorregelrelais en koeling via relais.
- Lokale bediening met vijf toetsen, inclusief aanpassing van de temperatuurinstelling.
- Afstelling van de ventilatortrap en statusweergaven voor directe bediening.
- Inbouw in een standaard EU-inbouwdoos van 60 mm diameter en minimaal 45 mm diepte.
Toepassingen
Deze fancoilregelaar past bij klimaatinstallaties waarin gebruikers de temperatuur en ventilatorwerking lokaal moeten kunnen beïnvloeden. Denk bijvoorbeeld aan kantoorruimtes, vergaderruimtes en andere binnenruimtes met een fancoil-unit. Ook in projecten met afzonderlijke ruimteregeling biedt de combinatie van temperatuurmeting, toetsen en 0-10 V-uitgang een duidelijke bedieningsoplossing.
De LCF02 C kan worden ingezet wanneer zowel verwarming als koeling onderdeel zijn van de regeling. Afhankelijk van de gekozen configuratie zijn bovendien relaisfuncties voor ventilatorsturing en koeling beschikbaar. Voor toepassingen binnen een gebouwbeheersysteem vormt de analoge uitgang een bruikbare interface naar de aangesloten regeltechniek. Bekijk ook onze temperatuursensoren voor andere meetoplossingen.
Technische gegevens
| Fabrikant | Thermokon |
| Artikelnummer | 684606 |
| Productnaam | Thermokon LCF02 C fancoil | Sensoren & regelaars |
| Producttype | sensoren & regelaars |
| Productfamilie | LCF02 |
| Meetwaarde | temperatuur |
| Interface | Analoge uitgang |
| Uitgangssignaal | 0-10 V |
| Beschermingsgraad | IP20 |
| Toepassing/type | Fancoil unit, Ruimteregelaar |
| Functies | ventilatorregel relais, verwarming + koeling 0..10 V, koeling 0..10 V, koeling relais, geïntegreerde PI- en tweepuntsregelaar |
| Werkende functies | aanpassing van de instelwaarde temperatuur, +16..+30 °C (standaardinstelling), optioneel te configureren, afstelling van de ventilatortrap, statusweergaven |
| Bedieningselementen | 5 toetsen |
| Uitgang spanning | 0..10 V, koeling via PI-regelaar |
| Werkingsbereik temperatuur (°C) | -10..+50 |
| Nauwkeurigheid temperatuur | ±1 K (typ. bij 21 °C) |
| Huisvesting | ABS |
| Kleur | zuiver wit |
| Montage | ingebed in standaard EU inbouwdoos (Ø=60 mm, min. 45 mm diep) |
| Verpakking | vouwkarton |
| Apparaatlengte (mm) | 86 |
| Breedte van het apparaat (mm) | 86 |
| Hoogte van het apparaat (mm) | 51 |
| Gewicht (g) | 160 |
Veelgestelde vragen
Waarvoor wordt de Thermokon LCF02 C gebruikt?
De regelaar is bedoeld voor een fancoil-unit en voor ruimteregeling. De meetwaarde is temperatuur.
Welk uitgangssignaal gebruikt dit model?
De LCF02 C heeft een analoge uitgang met een signaal van 0-10 V. De uitgang ondersteunt onder meer koeling via de PI-regelaar.
Kan de gebruiker de ventilator instellen?
Ja. De productspecificaties vermelden afstelling van de ventilatortrap en bediening via vijf toetsen.
Hoe wordt het apparaat gemonteerd?
Het apparaat wordt ingebed in een standaard EU-inbouwdoos met een diameter van 60 mm en een minimale diepte van 45 mm.
Welke regelingen zijn geïntegreerd?
De LCF02 C beschikt over een geïntegreerde PI- en tweepuntsregelaar. Daarnaast zijn functies voor verwarming, koeling en ventilatorregelrelais vermeld.
